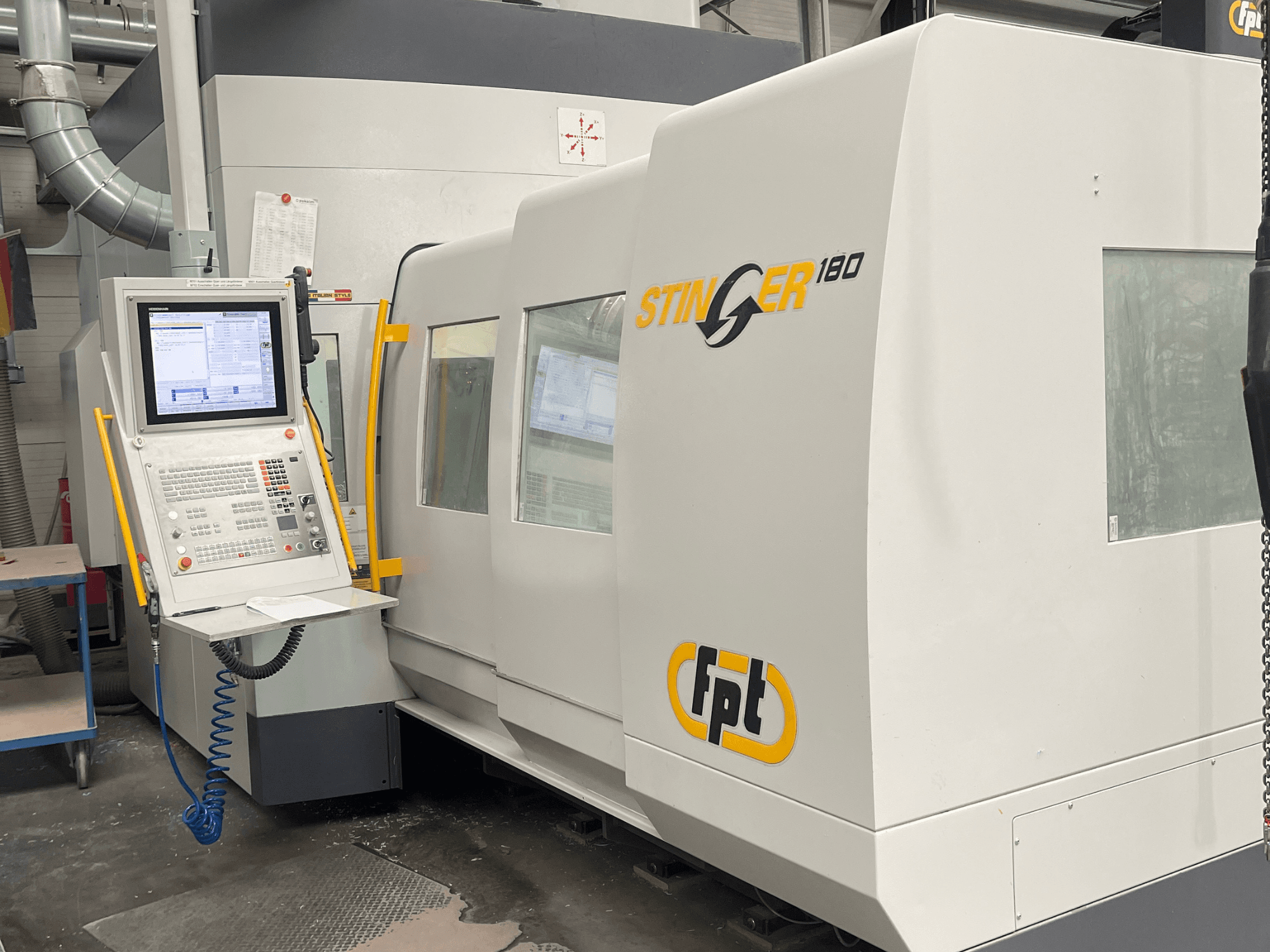

FPT - STINGER 180DE-MIL-FPT-2021-00001

- Maximális interpolációs tengelysebesség: 35 m/perc

- Beépített teljesítmény: 65 kVA

- Szükséges áramerősség: 93 A

- A pneumatikus rendszer légáramlása: 400 Nl/min

- Pneumatikus üzemi nyomás: 6 bar

- Forgóasztal hossza: 1200 mm

- Forgóasztal szélessége: 1000 mm

- Asztal teherbírása: 3000 kg (középen és egyenletesen elosztva)

- Az asztalfelület és a függőleges orsó elülső széle közötti távolság: 105–905 mm

- Maximális vízszintes szabad magasság: 1430 mm

- A padló és az asztal felülete közötti magasság: 800 mm

- Asztali T-hornyok: 9 T-horony (középső horony 18 mm H7, a többi 18 mm H11, távolság 100 mm)

- Asztal pozicionálási felbontása: 0,0001°

- Asztal gyors forgási sebessége: 7200 °/perc (20 fordulat/perc)

- Asztal rögzítő nyomatéka: 7500 Nm

- Asztal pozicionálási pontossága P: 8 másodperc

- Asztal ismétlési pontossága Ps: 4 másodperc

- CNC vezérlőegység: HEIDENHAIN TNC 640 (19" TFT színes lapos képernyő, 4 GB RAM, 32 GB SSD, interfészek: 1x RS-232-C, 2x Ethernet, 5x USB)

- Hordozható kézkerék: HEIDENHAIN HR520

- Orsó/fej típusa: automatikus univerzális fej 0,001°-os indexeléssel, közvetlen meghajtású motorral, folyadékhűtéses

- Orsó kúp: HSK-A63 DIN 69893

- Orsó fordulatszáma: Akár 18 000 fordulat/perc

- Orsó teljesítmény (S1/S6): 22 / 33 kW

- Orsó nyomaték (S1/S6): 84 / 128 Nm

- Fej A-tengely forgási tartománya: +/- 185°

- A-tengely maximális fordulatszáma: 30 fordulat/perc

- Fej A-tengely rögzítő nyomatéka: 1400 Nm

- A-tengely maximális rendelkezésre álló nyomatéka: 410 Nm (302 ft lb)

- Asztal tengelyének maximális rendelkezésre álló nyomatéka: 2500 Nm (1844 ft lb)

- Szerszámcserélő: láncos szerszámcserélő, 60 szerszám, VERT pozíció

- Maximális szerszámhossz: 300 / 350 mm

- Maximális szerszámátmérő: 75 mm

- Maximális szerszámtömeg: 10 kg

- Lézeres érzékelő: RENISHAW lézeres érzékelő szoftverrendszer (maximális szerszámátmérő: 180 mm)

- Munkadarab-mérőérzékelő: RENISHAW RMP40M rádiós érzékelő LP2-vel (100 mm hosszú, 6 mm átmérőjű tapintó) és RMI-Q vevővel

- Hűtőfolyadék-rendszer: Belső (30 bar, 10 l/min) és külső (30 bar, 40 l/min) hűtőfolyadék-ellátás, 800 l tartálykapacitás, 80/60 mikronos szűrők

- Belső levegőellátás: nagy sebességű belső sűrített levegő az orsón keresztül (akár 24 000 fordulat/perc)

- Forgácsszállító: 2 beépített csigás szállító, jobbra történő ürítéssel

- Rezgésérzékelő: SRV ütközés- és rezgés-túlterhelés-érzékelő
