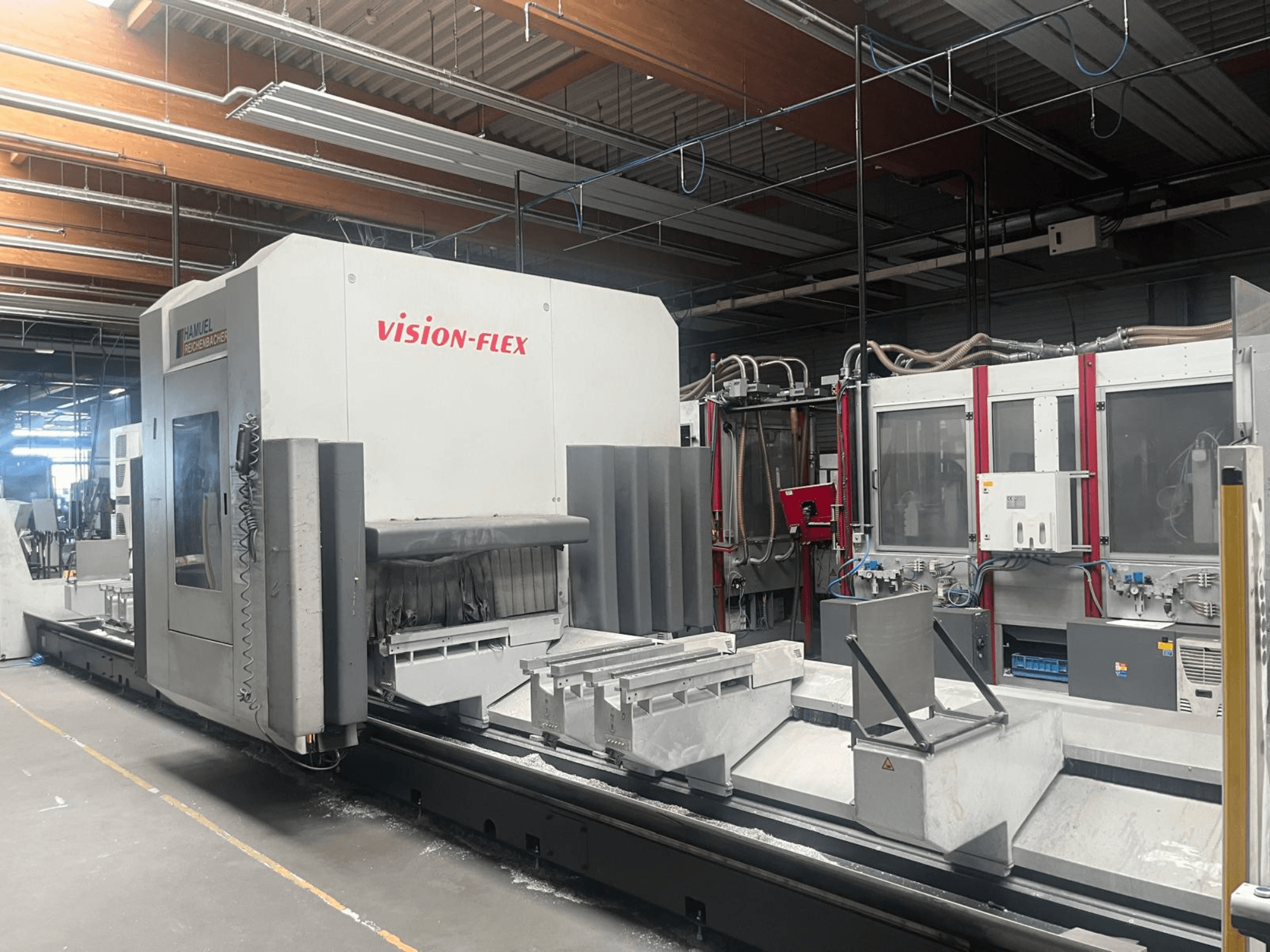

Hamuel Reichenbacher - Vision FlexDE-MIL-HAM-2021-00001

• Tengelyek száma: 5 tengely (C-tengely ±360°, B-tengely ±180°)

• X-tengely mozgástartománya: 8 060 mm

• Y-tengely mozgástartománya: 1 210 mm (+ 400 mm cserélési löket)

• Z-tengely mozgástartománya: 760 mm

• Tengelyek gyors előtolási sebessége: X = 80 m/perc, Y = 60 m/perc, Z = 40 m/perc

• Tengelygyorsulás: 6 m/s²

• Orsófordulatszám: Akár 24 000 fordulat/perc

• Főorsó teljesítménye: 15 kW (S1 folyamatos), 18 kW (S6 max)

• Orsó nyomaték: 14,3 Nm (S1), 17,2 Nm (S6)

• Orsószerszámtartó: HSK-F63

• Maximális szerszámhossz / súly: 240 mm / 6 kg

• Szerszámcserélő: 20 állásos tárcsás cserélő (automatikus)

• 19" TFT kijelzővel és HT-2 kézi terminállal

• Tápfeszültség: 400 V (3~ ±10%, 50 Hz)

• Névleges áram: 90 A

• Bemeneti biztosíték: 100 A (Ic < 17 kA)

• Vezérlőfeszültség: 24 V DC

• Teljes teljesítmény: 45 kW

• Sűrített levegő-ellátás: min. 7 bar, kb. 1 000 NL/min

• Kenőrendszer: Központi automatikus kenőrendszer (3 l zsírkapacitás) + minimális mennyiségű kenés (MQL) 3 l-es tartállyal

• Gép súlya: 10 000 kg

• A gép méretei (alapterület): kb. 11,5 m (X) x 3,0 m (Y) x 3,0 m (Z)

Kiegészítő felszerelés:

• LEHMANN forgácsszállító, EATON kézi vezérlőállomás, pneumatikusan állítható profilrögzítő blokkok (8 gerenda), 2-csatornás vezérlőkonfiguráció a párhuzamos beállításhoz/megmunkáláshoz
