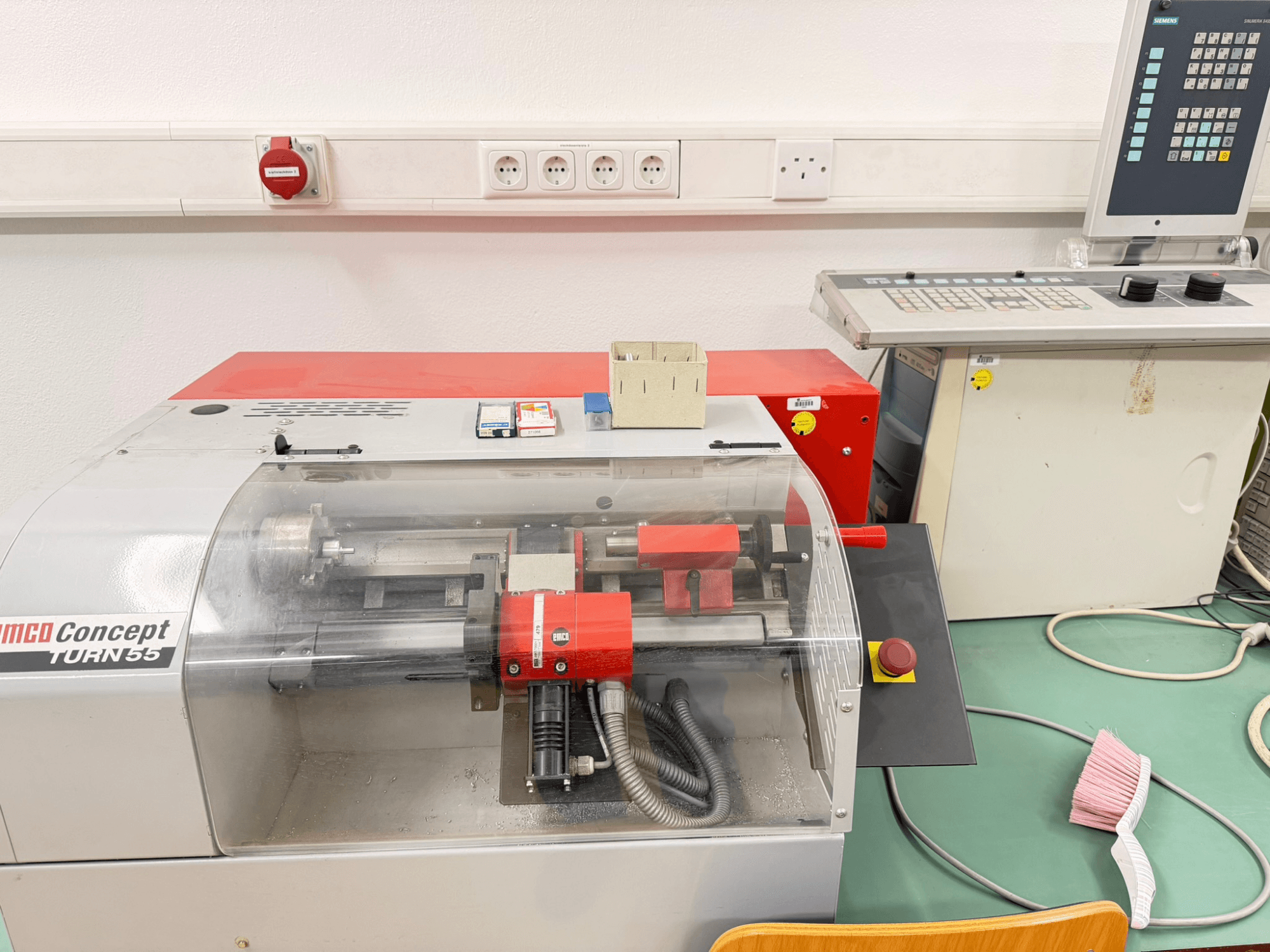

EMCO - Concept Turn 55DE-TUR-EMC-2006-00003

Munkaterület

• Átfordítható ágy: 130 mm

• Keresztcsúszda felhajtása: 60 mm

• Maximális fordulási átmérő: 52 mm

• Maximális alkatrészhossz: 215 mm

Orsó/Munkatartás

• Orsócsatlakozás: gyári szabvány

• Orsó furata: 16 mm

• tokmány átmérője: 74 mm

• Átmenő furat a tokmányban: 15 mm

• Automatikus tokmány átmérője: 76 mm

• Mechanikus fordulatszámfokozatok: 2

• Maximális nyomaték: 14 Nm

Szerszámkészlet

• Szerszámtorony pozíciók: 8

• Szerszámtartók (belső/külső): 4/4

• Szerszámszár mérete: 12 x 12 mm

• Fúrórúd átmérő: 10 mm

előtétek/hajtások/pontosság

• Meghajtások: 3-fázisú léptetőmotorok; felbontás 0,0005 mm

• X/Z gyorsjárat: 2 m/perc

• Munkatoló előtolás X/Z: 0-2 m/min

• X/Z előtolási erő: 1000 N

• Pozíciós szórás X: 0,008 mm

• Pozíció szórás Z: 0,008 mm

Farokállvány

• Pinál löket: 35 mm

• Maró átmérő: 22 mm

• Kúp: MK1

• Automatikus farokcsapágy maró löket: 15 mm

Kenés

• Vezetőpályák: olaj

• Egyéb kenési pontok: zsír

Pneumatika

• Tápnyomás: 6 bar

• Csatlakoztatás: 10 mm

Elektromos

• Tápegység: 115/230 V

• Feszültségtűrés: +5/-10 %

• Frekvencia: 50/60 Hz

• Maximális biztosíték: 12 A

Méretek/tömeg/zaj

• Tengelymagasság a padló felett: 320 mm

• Helyigény: 840 x 695 mm

• Hangnyomásszint: 65 dB(A)

Enyhe korrózió a gép alkatrészein (hasonló gépeknél szokásos)

4+4 állomásos szerszámtorony

MK1 farokasztal, beleértve a marót és a centrumpontot is

3-pofás tokmány beszerelve, további pofakészlet nincs mellékelve

Nyersanyagtartók rendelkezésre állnak, de nincs tokmánytartó tokmány

Nincs fúrótokmány (MK1) és fúrószerszámok sincsenek mellékelve

A képeken látható szerszámok rendelkezésre állnak

5,5 mm-es imbuszkulcs mellékelve

Siemens Sinumerik 810/840D esztergáló/fúró vezérlés (PC és CD)

Licenckulcs mellékelve, valószínűleg átruházható

Használati kézikönyv és gépdokumentáció mellékelve

Adathordozók mellékelve
