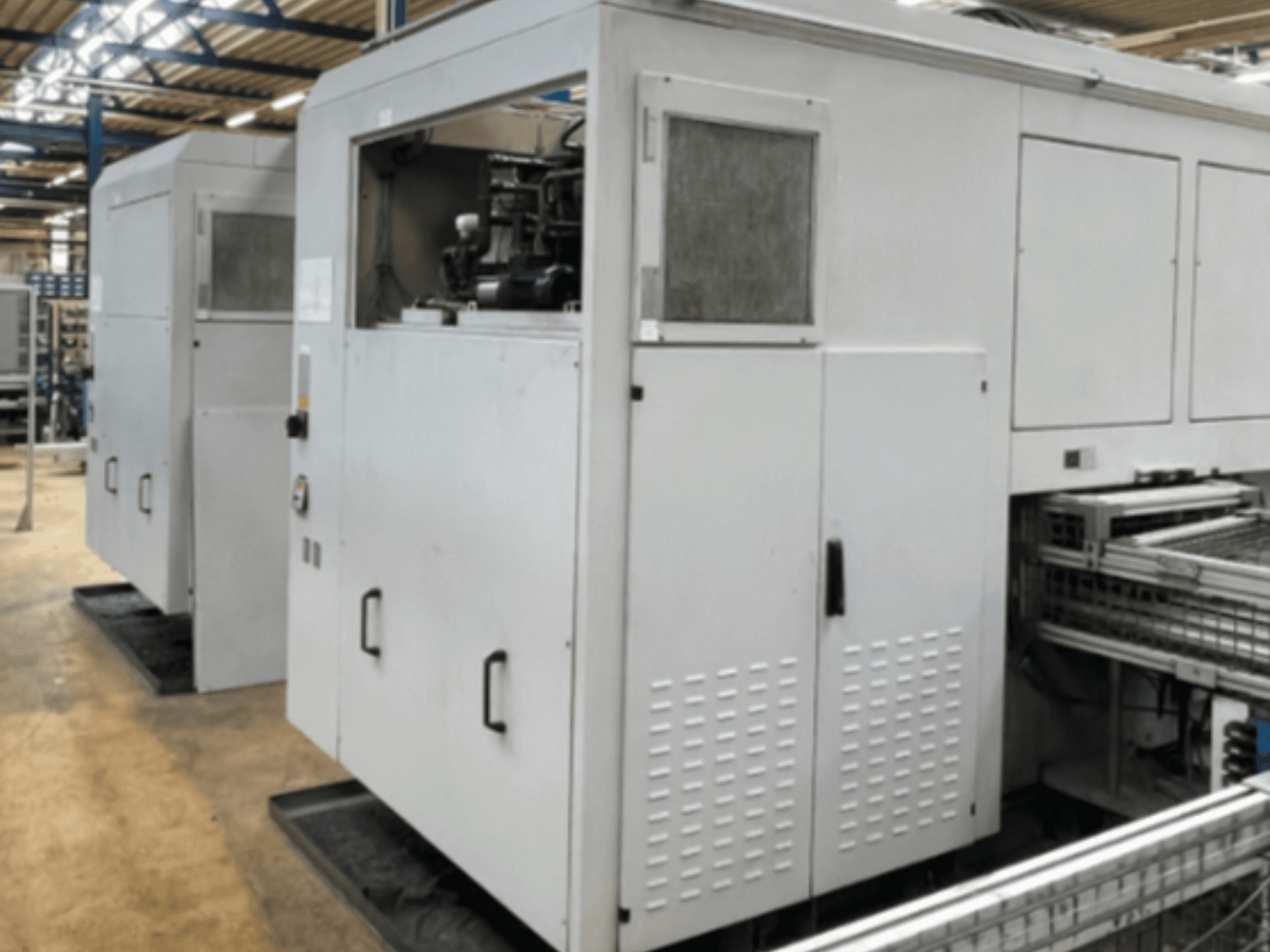

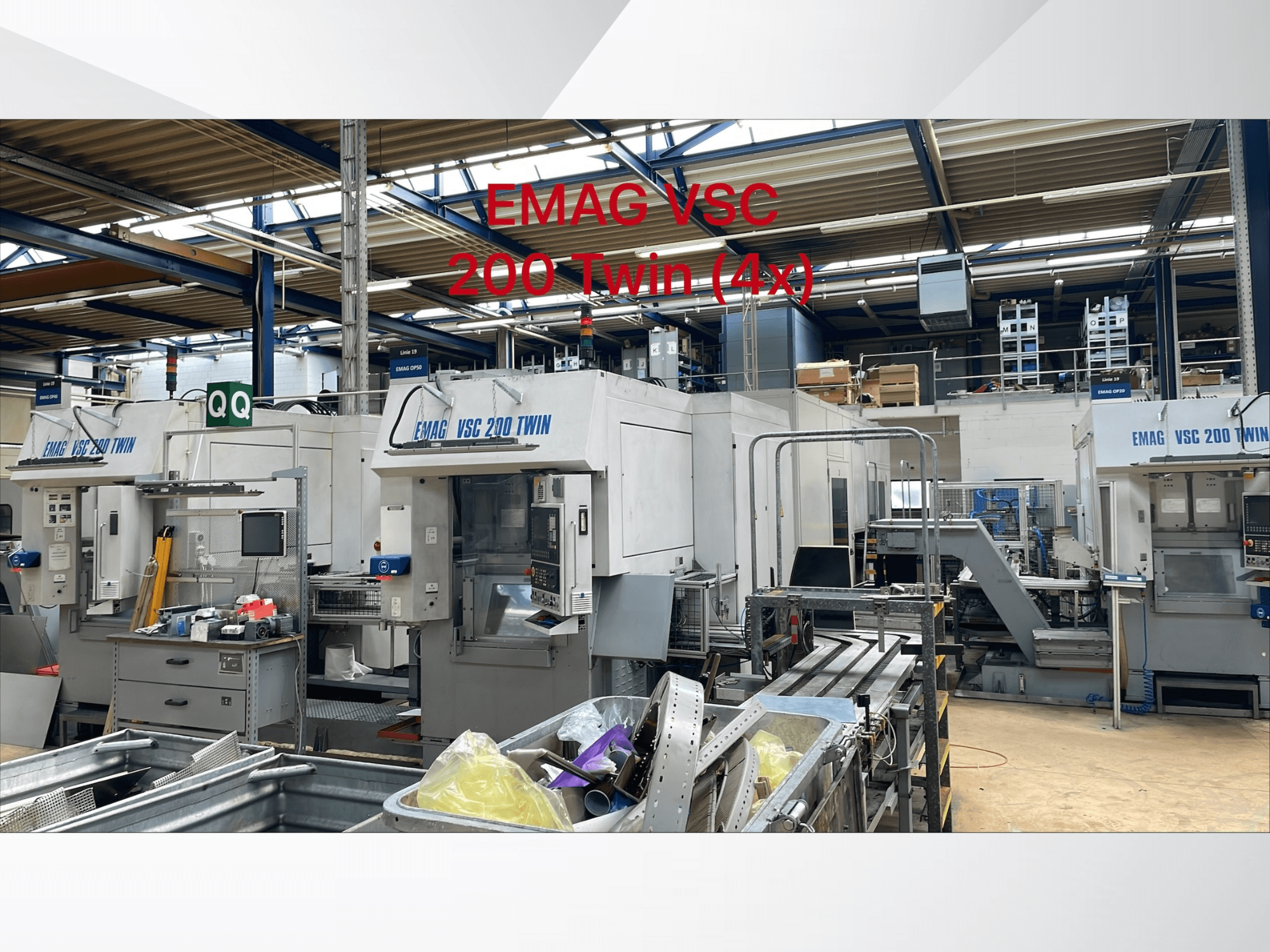

EMAG - VSC 200 TWIN OP 20DE-TUR-EMA-2005-00002

• Műveleti típus: OP 20

• Gép típusa: VSC 200 TWIN

• Gyártási típus: sorozatgyártás: Közepes és nagy sorozatgyártás

• Orsók száma: 2

• Két munkadarab egyidejű megmunkálása: Igen

• Független X és Z tengely meghajtás: Igen

• Független mérőrendszerek: Igen

• Meghajtott szerszámok: Nem

• Maximális tokmányátmérő: 200 / 250 mm

• Lengő átmérő: 260 mm

• Maximális munkadarab átmérő: 200 mm

• Betöltési idő: 2-4 s

• Orsó perem: DIN 55 026 6-os méret

• Első orsócsapágy átmérője: 100 mm

• Maximális orsósebesség: 6 000 fordulat/perc

• Főhajtás típusa: Főhajtás típusa: Aszinkronmotor

• Orsóteljesítmény (40%-os üzemciklus): 39 kW

• Orsóteljesítmény (100%-os üzemidő): 28 kW

• Nyomaték (40%-os üzemidő): 460 Nm

• Nyomaték (100%-os üzemidő): 340 Nm

• Teljes rendelkezésre álló teljesítmény: 800 fordulat/perc

• Gyorsmeneti X tengely: 45 m/perc

• Gyorsmozgás Z tengelyen: 30 m/min

• X/Z előtolóerő: 11 kN

• Golyóscsavar átmérő X/Z: 50 / 40 mm

• Turret Type: Tárcsás torony

• Szerszámállások: Szerszámállványok: 2 × 8

• Szerszámtartó szabvány: DIN 69 880

• Szerszámszár átmérő: 40 mm

• Revolver indexelési idő: 0,3 s

• Gépágy anyaga: Polimerbeton MINERALIT®

• Automatikus felszedő betöltő rendszer: Igen

• Automatikus munkadarab be- és kirakodás: Igen

• Függőleges munkadarab-rögzítés: Igen

• Működési feszültség: 400 V

• Vezérlőfeszültség DC: 24 V

• Vezérlőfeszültség AC: 230 V

• Frekvencia: 50 Hz

• Csatlakoztatott terhelés: 66 kW

• Biztosítékvédelem: 160 A

• Elektromos szabvány: VDE 0113

• A gép hozzávetőleges súlya: 12,000 kg

• Rendelkezésre álló vezérlőrendszerek: FANUC 31i / 32i, Siemens SINUMERIK 840 D, Bosch Rexroth MTX

• Munkadarab-kezelés: Munkadarab-kezelő gépek: Felvételi automatizálás szállítószalaggal

A műszaki adatok kis mértékben eltérhetnek, mivel ezek egyedi gyártású gépek!
