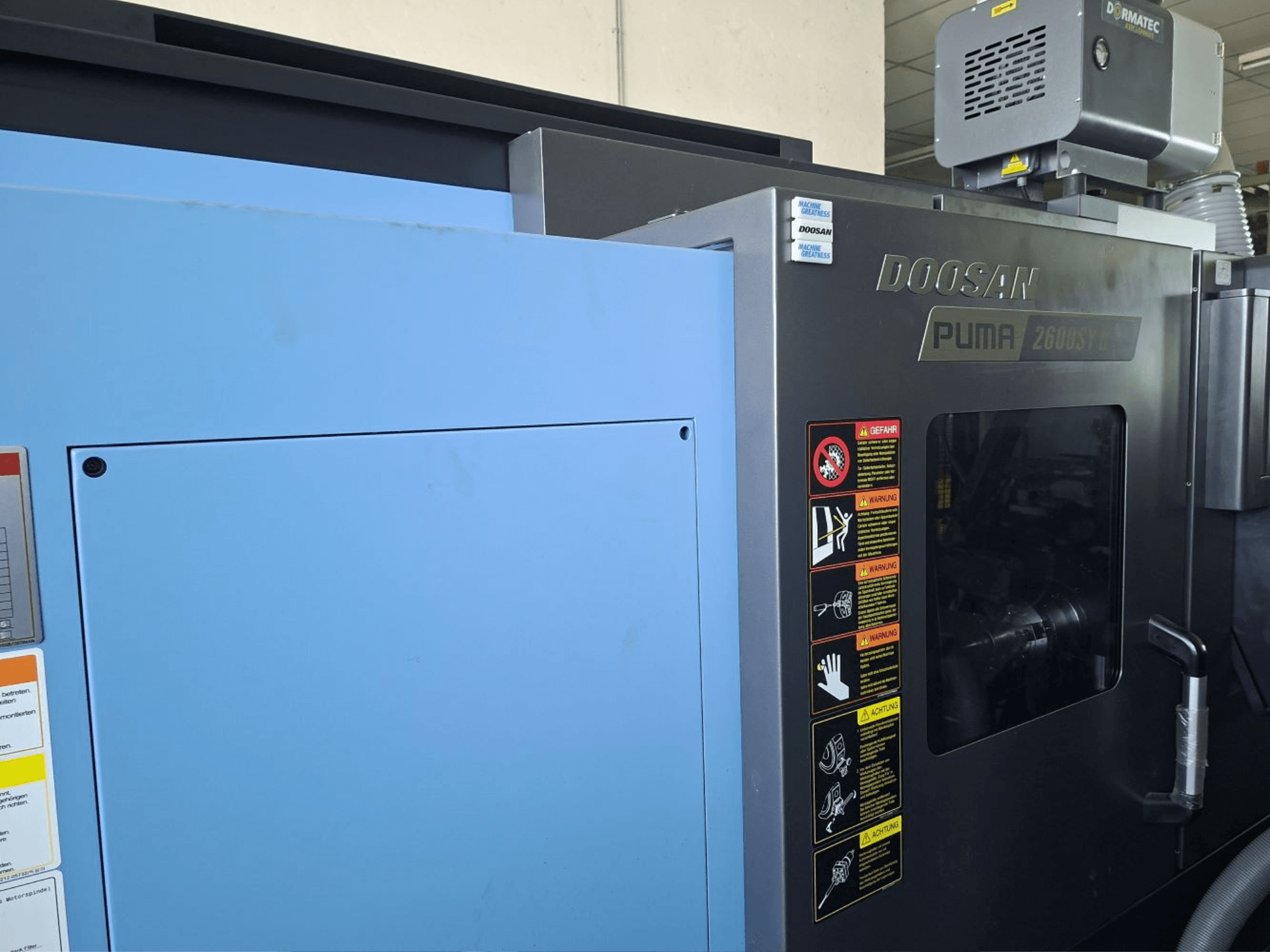

DOOSAN - PUMA 2600 SY IIDE-TUR-DOO-2022-00002

• Siemens S828D Control érintőképernyő ShopTurn 15 hüvelykes kijelzővel

• 6 tengelyes konfiguráció meghajtott szerszámokkal, Y-tengellyel és alorsóval

• Fő- és segédorsó beépített motoros orsóként

• Hengeres görgős csapágy, P4 pontossági osztály, élethosszig tartó kenés

• Főorsó tokmányának átmérője 255 mm

• alorsó tokmányának átmérője 175 mm

• Üreges befogószerkezet, hidraulikusan működtetett

• Üreges szorítóhenger

• 24 állomásos szerszámforgató (BMT65P interfész)

• Automatikus szerszámmérő kar, elektromosan elfordítható

• Dinamikus orsófordulatszám-szabályozás

• Ellenorsó farokcsapágy funkcióval

• Hűtőfolyadék-áramlás max. 448 l/perc

• Olajáramlás 336 L/perc

• Elektronikus biztonsági tengelykapcsoló X és Z tengelyekhez

• Munkaterület lengés az ágy felett 780 mm

• Keresztcsúszda átfordulása 630 mm

• Max. forgási átmérő 255 mm

• Max. esztergálási hossz 760 mm

• Rúdkapacitás 76 mm

• Max munkadarab súlya a tokmányt is beleértve 250 kg

• Főorsó furata 91 mm

• Max nyomaték kb. 706 Nm

• Alsóorsó furata 52 mm

• Az orsó fordulatszáma 6000 rpm-ig

• A motor teljesítménye kb. 18,5 kW

• Nyomaték kb. 118 Nm

• C-tengelyes főorsó: 360° felbontás 0,001°, fordulatszám 200 rpm, nyomaték kb. 1508 Nm

• C-tengelyes alorsó: 360° felbontás 0,001°, fordulatszám 200 rpm, forgatónyomaték kb. 121 Nm

• Torony: 12 meghajtott szerszámállomás a 24-ből

• Maximális hajtott szerszámsebesség 5000 fordulat/perc

• Meghajtott szerszám teljesítménye kb. 7,5 kW

• Meghajtott szerszám nyomatéka kb. 50 Nm

• Gyorsmozgás X és Z kb. 30 m/perc; Y kb. 10 m/perc

• Ágyszög 30°

• Hűtőfolyadéktartály kapacitása kb. 220 liter

• Hűtőfolyadék-szivattyú nyomása 7 bar

• Hidraulikatartály kb. 20 liter

• Központi automatikus kenési rendszer

• Elektromos csatlakozás AC 380 V, 3 fázis, 50/60 Hz

• Teljes teljesítmény kb. 69,27 kVA

Kiegészítő berendezések

• LNS csuklós szalagos forgácsszállító, jobb oldali, szűrés nélkül

• Dormatec AF-30P olajköd-elszívó rendszer

• Fúrórúdtartók, 50 mm és 25 mm közötti átmérővel

• Dupla fúrórúdtartó, 32 mm átmérő

• Csökkentőhüvely-készlet: 40/10, 40/12, 40/16, 40/20, 40/25, 40/32

• U-fúró redukciós hüvelyek: 40/20, 40/25, 40/32

• Két Eppinger hajtott szerszámtartó BMT65P, egyenes, külső hűtéssel
