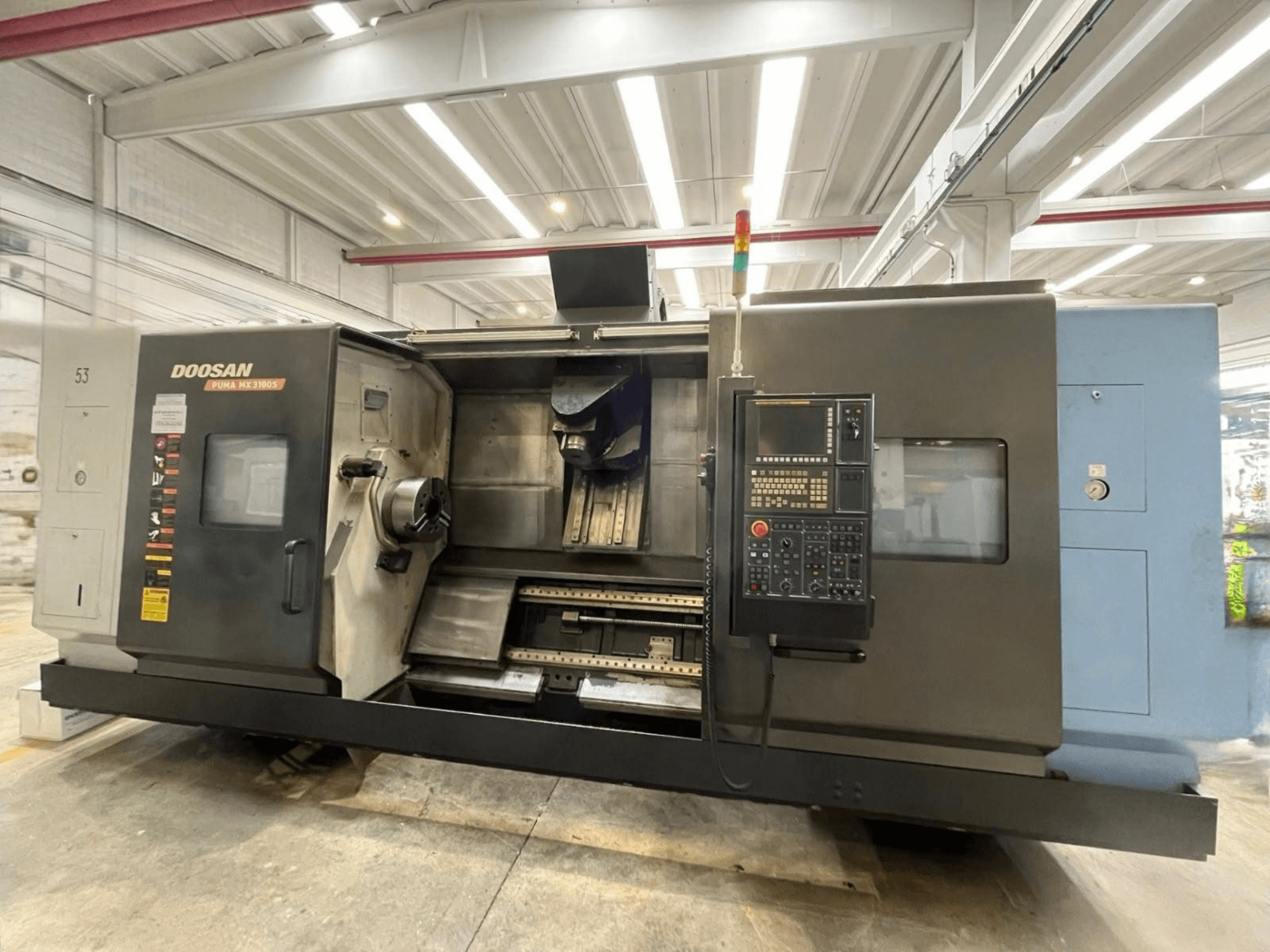

DOOSAN - PUMA MX3100IT-TUR-DOO-2012-00007

• Ágy: Öntöttvas, minden tengelyen lineáris görgős vezetékekkel

Bal oldali orsó (fő)

• Orsófej: ASA A2-11

• Tokmány: hidraulikus, 3-állkapocsos, Ø315 mm

• Maximális rendelkezésre álló teljesítmény: 238 fordulat/perc

• Maximális nyomaték: 1 003 / 1 203 Nm

• Beépített orsómotor; elülső csapágy Ø160 mm

• Orsófurat: 115 mm; húzócő belső átmérője: 103 mm

• C1 pozicionálás: folyamatos/interpolált, 0,001° felbontás, hidraulikus orsórögzítés

Jobb oldali orsó (alorsó)

• Orsóvég: ASA A2-8

• Tartófej: hidraulikus 3-állkapocsos, Ø254 mm

• Forgási sebesség: 40–4 000 fordulat/perc

• Motor teljesítmény (alacsony/magas elektronikus tartomány): 15/22 kW | 22/26 kW

• Maximális rendelkezésre álló teljesítmény: 450 fordulat/perc

• Maximális nyomaték: 398 / 539 / 700 Nm

• Beépített orsómotor; elülső csapágy Ø130 mm

• Orsófurat: 86 mm; húzócső belső átmérője: 77 mm

• C2 pozicionálás: folyamatos/interpolált, 0,001° felbontás, hidraulikus orsórögzítés

Tengelyek mozgástartománya

• B (felső revolver forgás): 240° (±120°)

• A (jobb oldali orsó elmozdulás): 1 550 mm

• C1/C2 (orsó forgás): ±360°

Gyorsmozgás / előtolás

• X1 / Z1 / Y: 36 / 36 / 26 m/perc

• A tengely: 30 m/perc

• B-tengely forgás: 42 fordulat/perc

• C1 / C2 tengelyek: 400 fordulat/perc

• X1/Z1 interpolációs előtolás: legfeljebb 500 mm/fordulat

Forgatható felső revolver / maróorsó

• B-tengely hajtású, forgatható fej Roller Gear Cam (RGC) rendszerrel

• Megmunkálás a bal vagy a jobb orsón

• B-tengely felbontás: 0,001°; akár 4 tengelyes egyidejű megmunkálás FANUC 31i-A vezérléssel

• Hirth mechanikus rögzítés: fej dőlésszög 5°; orsó dőlésszög többélű szerszámokhoz 30°

• Orsócsatlakozó: Capto C6 (kettős érintkezés)

• Fordulatszám: 60–12 000 ford./perc

• Motor teljesítmény (alacsony/magas elektronikus tartomány): 10/15/18,5 kW | 15/18,5/22 kW

• Maximális rendelkezésre álló teljesítmény: 1 500 rpm-től; maximális nyomaték: 64 / 96 / 118 Nm

• Beépített motor; levegőérzékelő a szerszám befogásának ellenőrzéséhez

• Központi hűtőrendszer; merev menetfúrás

Automatikus szerszámcserélő

• Típus: Padlóra szerelt, kétkaros; hosszú Z-irányú mozgatható szerszámtár

• Hajtások: szervohajtású szerszámcserélő kar és szerszámlánc-forgatás

• Kúpos csatlakozás: Capto C6

• Szerszámcsere-idő: szerszámról szerszámra 1,8 s; forgácsról forgácsra 10 s

• Max. szerszámátmérő: 130 mm (szomszédos hely üres) / 90 mm (szomszédos hely foglalt)

• Maximális szerszámhossz: 400 mm

Megmunkálási kapacitás

• Maximális forgási átmérő az asztal felett: 1 000 mm

• Maximális forgási átmérő a szán felett: 700 mm

• Maximális esztergálási átmérő a tokmánytól: 670 mm (felső fej 0°-os helyzetben) / 760 mm (döntött felső fej)

• Maximális esztergálási hossz a középpontok között: 1 500 mm

• Maximális távolság az orsóhegyek között: 1 540 mm

• Y-tengely átmenő furat kapacitása: Ø230 mm (±115 mm)

• Maximális rúdátmérő: bal oldalon Ø102 mm; jobb oldalon Ø76 mm

• Maximális támasztás nélküli munkadarab-súly: bal oldalon 400 kg; jobb oldalon 220 kg

Hűtőfolyadék és alapfelszereltség

• Nagynyomású hűtőfolyadék a felső orsón keresztül: 12 bar

• Külső hűtőfolyadék a felső orsóhoz: 8 bar

• Hűtőfolyadék-tartály kapacitása: 580 liter

• Automatikus kenőrendszer

• Központi hidraulikus rendszer nagy hatékonyságú hűtővel

• Hőcserélővel ellátott elektromos szekrény

• Munkaterület megvilágítása; háromszínű riasztó-/állapotjelző lámpa

• Telepítési felszerelés; CE-megfelelőségi nyilatkozat

A FANUC 31i-A CNC jellemzői

• 10,4 hüvelykes színes LCD; kibővített billentyűzet

• Manual Guide-i párbeszédes programozás

• Minimális programozható lépés: lineáris 0,001 mm; forgó 0,001°

• Elektronikus kézikerék: rögzített és hordozható

• Szerszámkompenzáció: 499 pár

• Állandó felületi sebesség; merev menetfúrás

• Pólus/henger/spirális interpoláció; 3D koordináta-átalakítás

• FANUC Custom Macro B; 10 szintű alprogram-beágyazás

• Programmemória: 512 KB; legfeljebb 1 000 program

• Interfészek: RS-232C, memóriakártya-nyílás, Ethernet

• A bal és jobb orsó közötti szinkronizálás

Kiegészítő felszerelés

• Forgácsszállító: csuklós típus, jobbra történő kiürítés
