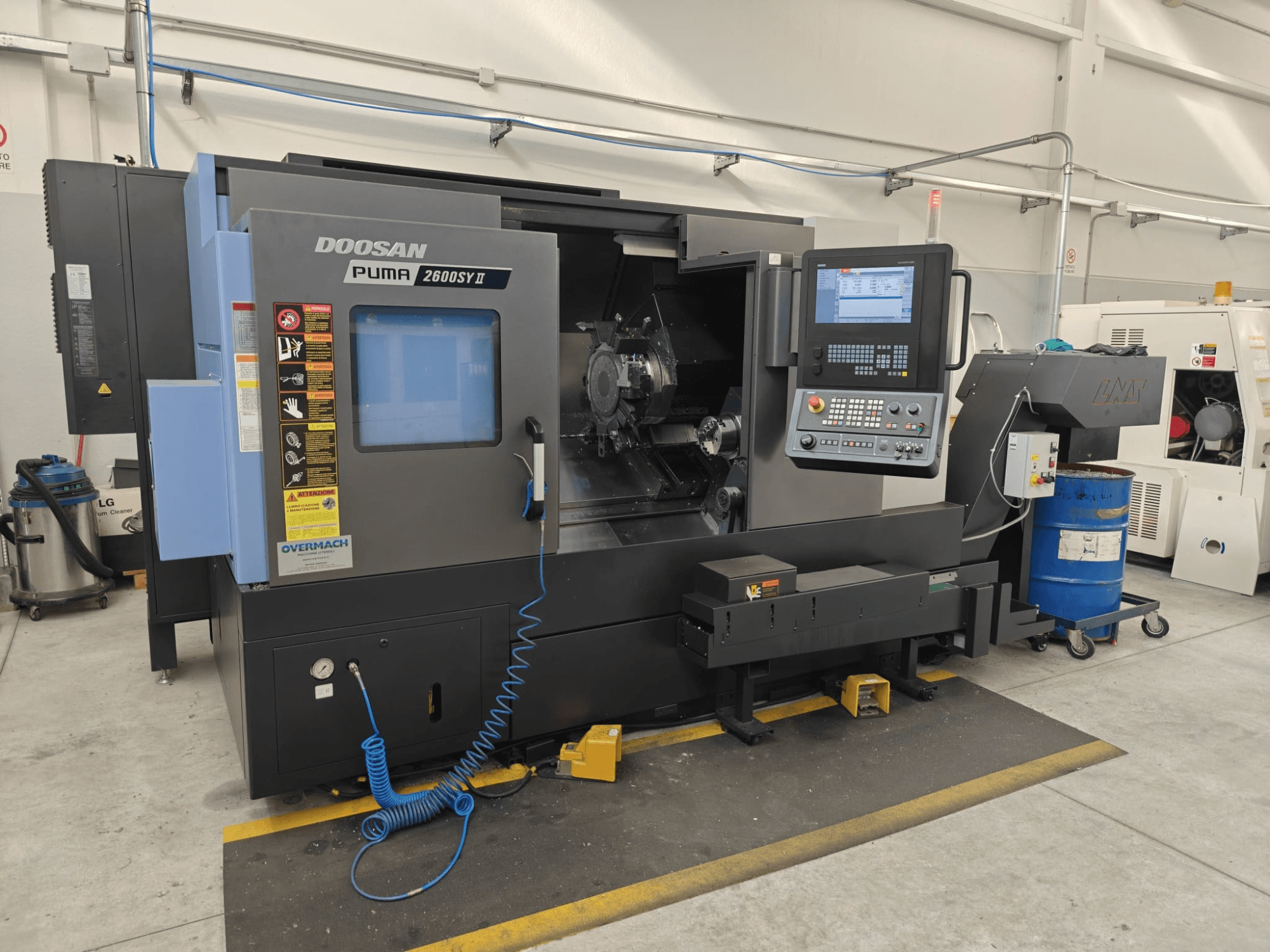

DOOSAN - PUMA 2600 SY IIIT-TUR-DOO-2020-00003

• Vezérelt tengelyek: X, Z, Y, B, C1, C2

• Ferde asztal: 30°

Mozgástartományok és gyorselőrehaladás

• B-tengely (mellékorsó) mozgástartománya: 830 mm

• C1-tengely: ±360°

• C2-tengely: ±360°

• Gyorselőrehaladás (X / Z / Y / B): 30 / 30 / 10 / 30 m/perc

Főorsó

• Orsócsap: ASA A2-8

• Hidraulikus befogó: 254 mm, 3-pofás

• Max. nyomaték: 730 Nm

• Orsófurat: 91 mm

• Húzócső belső átmérője: 82 mm

• Beépített orsómotor

• C1 pozicionálási felbontás: 0,001°

Alorsó

• Orsócsúcs: ASA A2-5

• Hidraulikus tokmány: 170 mm, 3-állkapocs

• Fordulatszám-tartomány: 60–6 000 fordulat/perc

• Motor teljesítménye: 18,2 kW

• Max. nyomaték: 220 Nm

• Orsófurat: 62 mm

• Húzócső belső átmérője: 50 mm

• Beépített motor

• C2 pozicionálási felbontás: 0,001°

• Alkatrész-kibocsátó löket: 120 mm

Megmunkálási kapacitás

• Max. áthidalás az asztal felett: 780 mm

• Max. forgási átmérő az elülső ajtónál: 680 mm

• Max. átmérő a szán felett: 630 mm

• Max. esztergálási átmérő: 376 mm

• Max. esztergálási hossz a központok között: 760 mm

• Max. rúdátmérő, főorsó: 81 mm

• Max. rúdátmérő, segédorsó: 49 mm

• Excentrikus marási kapacitás (Y-tengely): 105 mm (±52,5 mm)

• Max. konzolos munkadarab-súly: 260 kg

• Max. munkadarab-súly a segédorsó használatával: 520 kg

Tárcsa és hajtott szerszámok

• Tárcsatípus: BMT-65

• Tárcsa indexálási pozíciók: 24

• Szerszámállások: 12 (mind a 12 hajtott)

• Indexelési idő: 0,15 / 0,65 másodperc

• Esztergáló szerszám mérete: 25 × 25 mm

• Fúrószerszám kapacitás: Ø50 mm / Ø32 mm

• Hajtott szerszám fordulatszáma: 50–5 000 fordulat/perc

• Meghajtott szerszám teljesítménye: 4,1 / 7,79 kW

• A hajtott szerszám maximális nyomatéka: 79,8 Nm

• ER-32 befogási tartomány: Ø3–20 mm

• Merev menetfúrás: Igen
