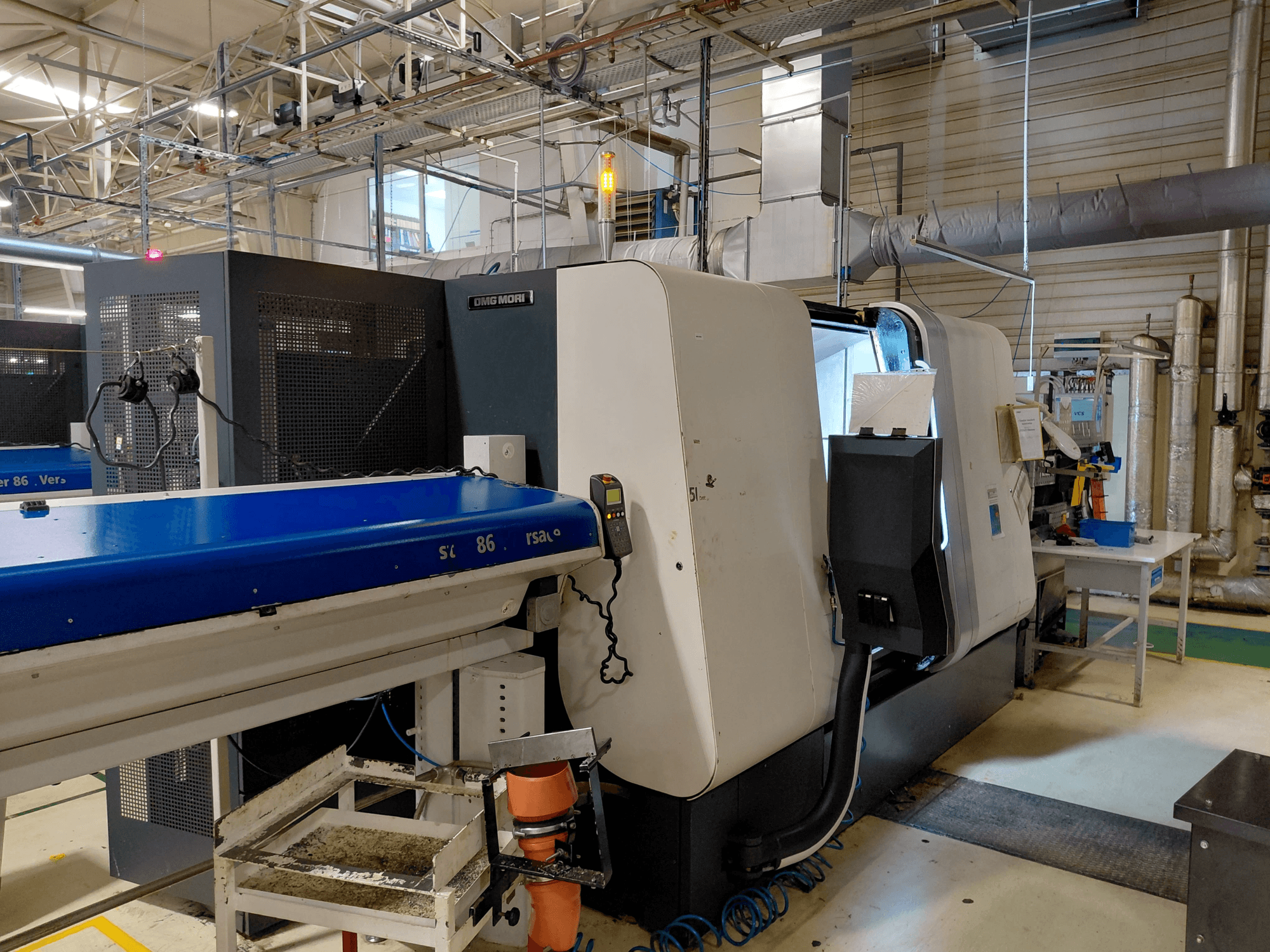

DMG MORI - Sprint 65 linearCZ-TUR-DMG-2015-00001

Vezérlőrendszer: CNC 310

Összes üzemóra: 61295 óra

Üzemórák: 42 222 óra

Főorsó teljesítménye: 20/25 kW

Ellenorsó teljesítménye: 17 kW

A főorsó maximális fordulatszáma: 5000 fordulat/perc

A segédorsó maximális fordulatszáma: 5000 fordulat/perc

A főorsó maximális rúdátmérője: 65 mm

Az ellenorsó rúd átmérőjének maximális értéke: 45 (65) mm

CNC-VEZÉRLÉSŰ TENGELYEK

X1 löket: 165 mm

Gyorshaladás X1 30 m/min

Gyorsulás X1 5 m/s2

Z1 tengely lökethossz: 678 mm

Z1 gyorshaladási sebesség 30 m/min

Gyorsulás Z1 5 m/s²

Y1 lökethossz 80 (+50/-30) mm

Y1 gyorsmozgási sebesség 30 m/perc

Gyorsulás Y1 5 m/s²

X2 lökethossz 165 mm

Gyors előrecsúszás X2 30 m/perc

Gyorsulás X2 5 m/s²

Lökethossz Z2 640 mm

Gyorsmozgási sebesség Z2 30 m/min

Gyorsulás Z2 5 m/s²

W2 löket: 690 mm

Gyorsmozgási sebesség W2 30 m/min

Gyorsulás W2 5 m/s²

Torrelek száma 2

Forgó szerszámok száma állomásonként 12, mindegyik meghajtott pozíció

Szerszámrendszer: VDI 30

Maximális hajtott szerszámsebesség 4 000 fordulat/perc

Hűtőfolyadék-tartály hozzávetőleges űrtartalma: 650 l

Hűtőfolyadék-szivattyú maximális teljesítménye (toronyonként): 20 l/min

Szivattyú nyomása: 7 bar

Tápellátás: 91 kVA

A gép hossza x szélessége x magassága: 4 500 x 1 990 x 2 300 mm

A gép hozzávetőleges tömege: 9 500 kg

A géphez nagy és értékes pótalkatrész- és alkatrész-készlet tartozik.

IEMCA MASTER 865 MP 43 L (4 m) rúdbetöltő

Alapgép konfiguráció:

- 1. és 2. csúszka meghajtása (mind a 12 pozíció)

- C-tengely a fő- és az ellenorsóhoz

- Y-tengely az 1. csúszkához

- Forgácsszállító szalag

- Ellenorsó befogóhüvely tisztítása hűtőfolyadékkal

- A munkadarabok kiadagolása szállítószalaggal

- Mechanikus előkészítés olajködszűrőhöz

- Elektromos és szoftveres interfész a rúdbetöltőhöz

- Szögbeli szinkronizálás a fő- és az ellenorsó között

- A gép automatikus leállítása

- 2 további be-/kikapcsoló kimenet (4 M-funkció)

- Merev menetfúrás

- Darab- és időszámláló

- Szoftver a 1. és 2. csúszka poligonális esztergálásához

- Állandó vágási sebesség

- Spirális interpoláció az 1. csúszkához

- Orsófordulatszám-szabályozás

- Négyrészes figyelmeztető lámpa

- Hűtőberendezés az elektromos szekrényhez

További opciók:

I-V50011 „MPF 65/140” típusú befogóhüvely főorsóhoz, axiális előtolás nélkül, max. átmérő: 65 mm.

Szorítóelemek és egyéb felszerelések:

I-V50025 Kézi befogóhüvely-cserélő „SACO MPT65/140 és MPF65/140” típus

I-V50092 Differenciális nyomás az ellorkhoz, két különböző szorítónyomás beállításának lehetősége.

I-V50083 1 készlet puha befogópofák „SMW 175-BBD” típusú tokmányhoz

I-V50080 „SMW 175-BBD” típusú tokmány az ellenorsóhoz, az orsó illesztéséhez szükséges adapterrel együtt

I-V60050 Szerszámtartó belső hűtésű fúrószerszámokhoz, hengeres szárral (Ø 32 mm), DIN 69880 (VDI 30) szerinti befogószárral – 4 db

I-V60010 Radiális szerszámtartó külső megmunkáláshoz, C1 típus, DIN 69880 (VDI 30) szerinti befogószárral – 5 db

Vezérlőrendszer-opciók:

I-V12060 Szerszámkopás-figyelő rendszer a FANUC CNC-hez

I-V12070 Pót szerszám-kiválasztó rendszer a Tool Monitorhoz CNC FANUC-hoz

Hidraulikus és szűrőberendezések:

I-V40045 A főorsón és az ellenorsón lévő befogópofák/szorítóhüvelyek külső öblítése hűtőfolyadékkal

Különleges opciók

SK001 Speciális befogószerkezet mandrellel az HAINBUCH AXFIX 811 ellenorsóhoz, 2 befogóhüvellyel
