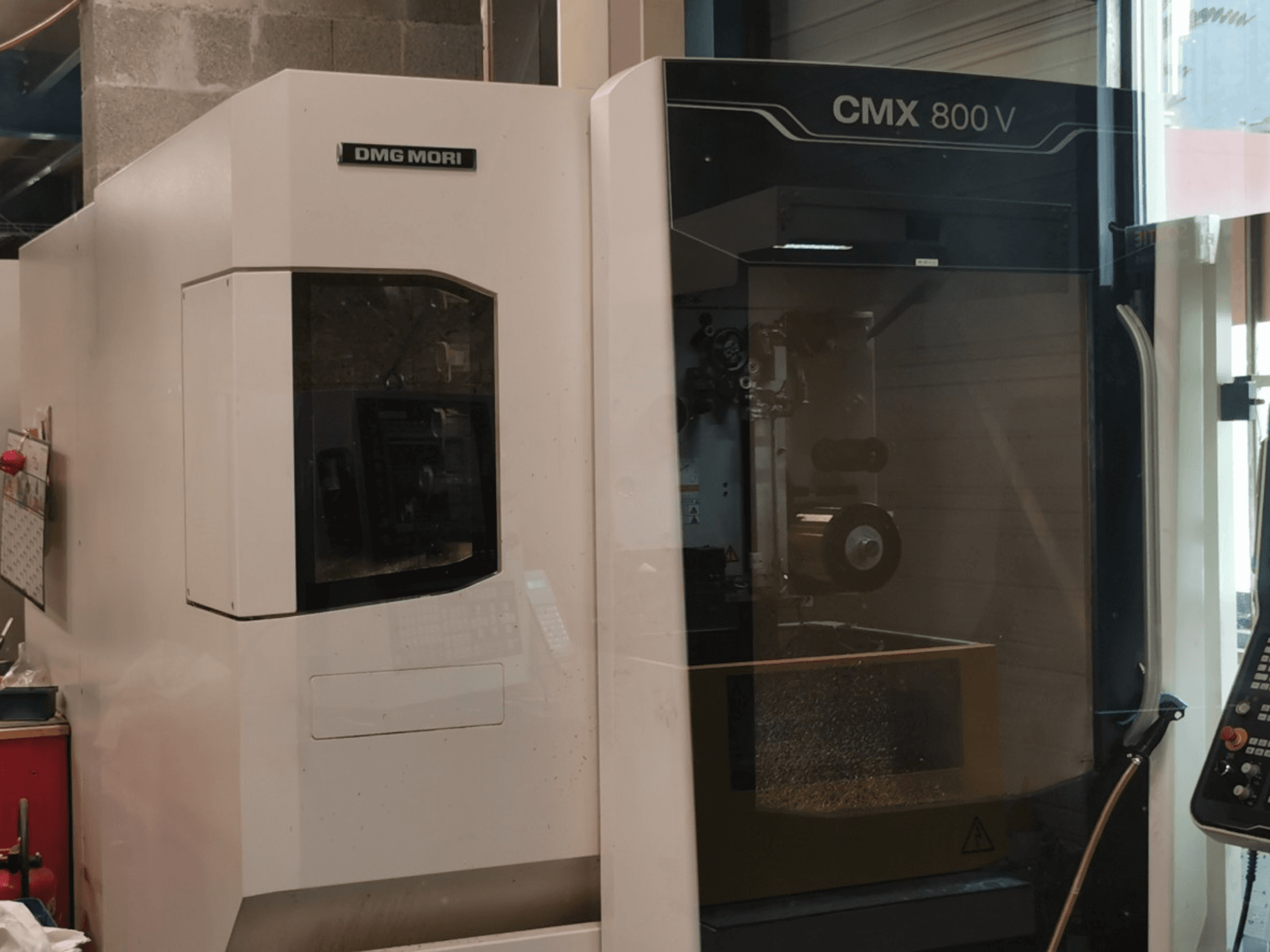

DMG Mori Seiki CMX 800 V

Fotógaléria

71,000 €

GINDUMAC ár

(Gyári)

Hivatalos árajánlat kérése

DMG Mori Seiki - CMX 800 VCH-MIL-DMG-2017-00001

Name: DMG Mori Seiki CMX 800 V
Brand: DMG Mori Seiki
SKU: CH-MIL-DMG-2017-00001
Price: 71000 EUR
Availability: InStock

71,000 €

GINDUMAC ár

(Gyári)

hivatalos árajánlat kérése

A gép megtekintése

ellenajánlat készítése

További kérdései vannak? Lépjen kapcsolatba velünk!

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

Kapcsolatfelvétel whatsappon

GINDUMAC
Termékek
Szerszámgépek
➤ Eladó használt DMG Mori Seiki CMX 800 V | gindumac.com

A leírás fordítása automatikusan történt, mutassa eredeti nyelven.

Ez a 3 tengelyes DMG Mori Seiki CMX 800 V gép 2017-ben készült. Mozgástartománya az X-tengelyen 800 mm, az Y-tengelyen 560 mm, a Z-tengelyen pedig 510 mm. A gép robusztus, 1 100 x 560 mm-es asztallal rendelkezik, amelynek maximális terhelhetősége 800 kg. Ha kiváló minőségű megmunkálási lehetőségeket keres, vegye fontolóra a DMG Mori Seiki CMX 800 V függőleges megmunkáló központot. További részletekért vegye fel velünk a kapcsolatot.

Áttekintés

márka: DMG Mori Seiki
év: 2017
MODELL: CMX 800 V
termelési órák: 5000
alkalmazási típus: marás
Helyszín: Svájc
géptípus: Függőleges megmunkálóközpont
vezérlőegység márkája: HEIDENHAIN

Műszaki információk - DMG Mori Seiki CMX 800 V

Vezérlőegység

Vezérlő márka: HEIDENHAIN
Vezérlő modell: TNC 620

Méretek

Gép magassága: 2935 mm
Gép hossza: 4800 mm
Gép súlya: 5400 kg
Gép szélessége: 5500 mm
Asztal hossza: 560 mm
Asztal terhelés: 800 kg
Asztal szélessége: 1100 mm

Mozgás

Tengelyek száma: 3
X-tengely útja: 800 mm
Y-tengely útja: 560 mm
Z-tengely útja: 510 mm

Műszaki specifikáció

Max. szerszám súly: 8 kg
Orsóteljesítmény: 13 kW
orsósebesség: 12000 RPM
Kúpméret: SK 40
Szerszámhelyek száma: 30

További információ

- CNC-vezérlés: HEIDENHAIN TNC 620 (SLIMline vezérlőpanel / MC 7420D számítógép és képernyő + TE 715D billentyűzet)

- Asztal befogási felülete: 1 100 x 560 mm

- Maximális asztalterhelés (középen): 800 kg

- Asztal rakodási magassága (a padlótól a felső élig): 850 mm

- T-hornyok: 4 / 18H12 (a hornyok közötti távolság: 100 mm; 1 referenciahorony: 18H7)

- Orsó fordulatszám-tartomány: 20 – 12 000 ford./perc

- Orsó hajtóteljesítmény (40% ED / 100% ED): 13 kW / 9 kW

- Orsó nyomaték (40% ED / 100% ED): 82 Nm / 54 Nm

- Szerszámkúpos csatlakozás / interfész: SK40 (DIN 69871 / DIN 69872 A/B típusú húzócsap)

- Szerszámbefogási erő: 10 kN (SK40 / BT40)

- Szerszámtár kapacitása: 30 rekesz (lánctípusú)

- Maximális szerszámátmérő (szomszédos szerszámokkal): 80 mm

- Maximális szerszámátmérő (szabad szomszédos rekeszekkel): 125 mm

- Maximális szerszámhossz (az orsó orrától mérve): 300 mm

- Maximális szerszámtömeg (automatikus szerszámcsere esetén): 8 kg

- A szerszámtár maximális össztömege: 240 kg

- Előtolási hajtások: AC szervomotorok az X, Y és Z tengelyeken

- Gyorshaladási sebesség (X / Y / Z): 30 / 30 / 30 m/perc

- Elmozdulási sebességtartomány (X, Y, Z): akár 20 000 mm/perc

- Pozíciómérési felbontás: 1 µm

- Pozicionálási bizonytalanság P (VDI/DGQ 3441): 6 µm

- Forgácskezelés: Beépített kaparószalag (bande grattante, 220 l-es hűtőfolyadék-tartály, 20 l/perc teljesítményű szivattyú 5 bar nyomáson)

- Külső hűtőfolyadék- és levegőellátás: külső, állítható hűtőfolyadék-fúvókák és fúvólevegő (M25)

- Belső tisztítás: munkaterület-öblítő/mosó pisztoly (pistolet de rinçage)

- Kézi tengelymozgatás: Elektronikus kézkerék (HR 510FS)

- Hozzáférés / biztonsági jogosultság: DMG MORI SMARTkey elektronikus üzemmód-választó

- Látszólagos teljesítmény: 32 kVA

- Névleges tápfeszültség: 400 V AC ±10% (3/N/PE)

- Hálózati frekvencia: 50/60 Hz

- Vezérlőfeszültség: 230 V AC / 24 V DC

- Teljes terhelésű áram (In max): 52 A

- Főbiztosíték: 63 A

- Rövidzárlat-megszakítási képesség (Ics): 0,63 kA

- A gép alap súlya: kb. 5 400 kg

- Forgácsszállító súlya: 500 kg

*A megjelenített adatok és a tényleges adatok között eltérések lehetnek, ezt az értékesítési képviselőnek kell megerősítenie.

** Az alapértelmezett szállítási terjedelem kizárólag az alapgépet foglalja magában. A tartozékok és a perifériás berendezések csak a vásárlási folyamat során, kötelező erejű megállapodások útján kerülnek kifejezetten megerősítésre.
