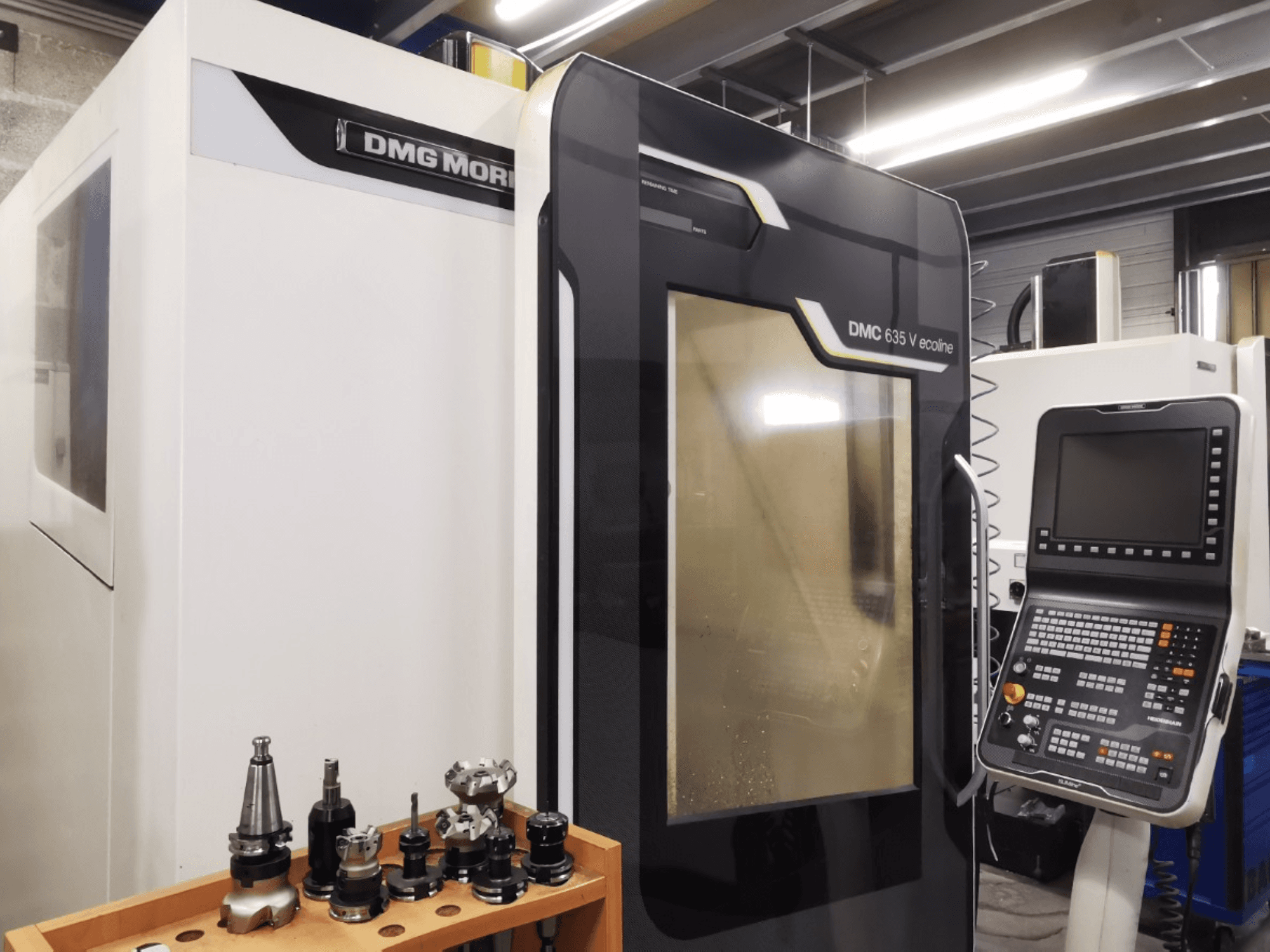

DMG MORI - DMC 635 V ecolineCH-MIL-DMG-2014-00001

- Vezérlés: HEIDENHAIN TNC 620 (MC 7420D / TE 7150 billentyűzet / SLIMline kezelőpanel)

- Tengelyek száma: 3 (X, Y, Z)

- X-tengely mozgástartománya: 635 mm

- Y-tengely mozgástartománya: 510 mm

- Z-tengely mozgástartománya: 460 mm

- Asztal befogási felülete: 790 x 560 mm

- Maximális asztalterhelés (középen): 600 kg

- Asztali T-hornyok: 4 db / 14H12, távolság 100 mm (1 referenciahorony 14H7)

- Asztal magassága a padlótól: 720 mm

- Orsó fordulatszám-tartomány: 20 – 12 000 fordulat/perc (1/min)

- Orsó hajtóteljesítmény (40% ED / 100% ED): 13 kW / 9 kW

- Orsó nyomaték (40% ED / 100% ED): 83 Nm / 57 Nm

- Szerszámkúpos csatlakozás / interfész: SK40 (DIN 69871 / ISO 7388/2 A típus vagy DIN 69872 A/B forma)

- Szerszámbefogási erő: 8 kN

- Szerszámtár kapacitása: 30 állás

- Max. szerszámátmérő (szomszédos üres / teli): 130 mm / 80 mm

- Maximális szerszámhossz: 300 mm

- Maximális szerszámtömeg: 6 kg (maximális teljes szerszámtár-terhelés: 90 kg)

- Gyorsmozgás (X / Y / Z): 30 m/perc

- Előtolási sebesség (X / Y / Z): Fokozatmentesen programozható, legfeljebb 20 000 mm/perc

- Pozicionálási felbontás / bizonytalanság: 1 µm / 16 µm (VDI/DGQ 3441)

- Hűtőfolyadék-tartály űrtartalma: ~120 l

- A gép tömege: ~3 900 kg (3 950 kg 30 szerszámos szerszámtárral)

- Látszólagos teljesítmény: 17 kVA

- Névleges hálózati áram (In max): 28 A

- Főbiztosíték: 35 A (rövidzárlat-megszakítási képesség: 0,35 kA)

- Tápfeszültség: 400 V AC (3/N/PE), 50/60 Hz

- Vezérlőfeszültség: 24 V DC / 230 V AC

- Pneumatikus tápnyomás: 5,5–8,0 bar (levegőfogyasztás: 30 m³/h fúvás nélkül; +20 m³/h folyamatos)

- Gép méretei (Sz x Mé x Ma): 1 880 mm (2 265 mm hűtőfolyadék-tartállyal) x 2 441 mm x 2 742 mm (minimális szállítási magasság: 2 330 mm)

- Szükséges alapterület: 4 500 x 4 400 mm
