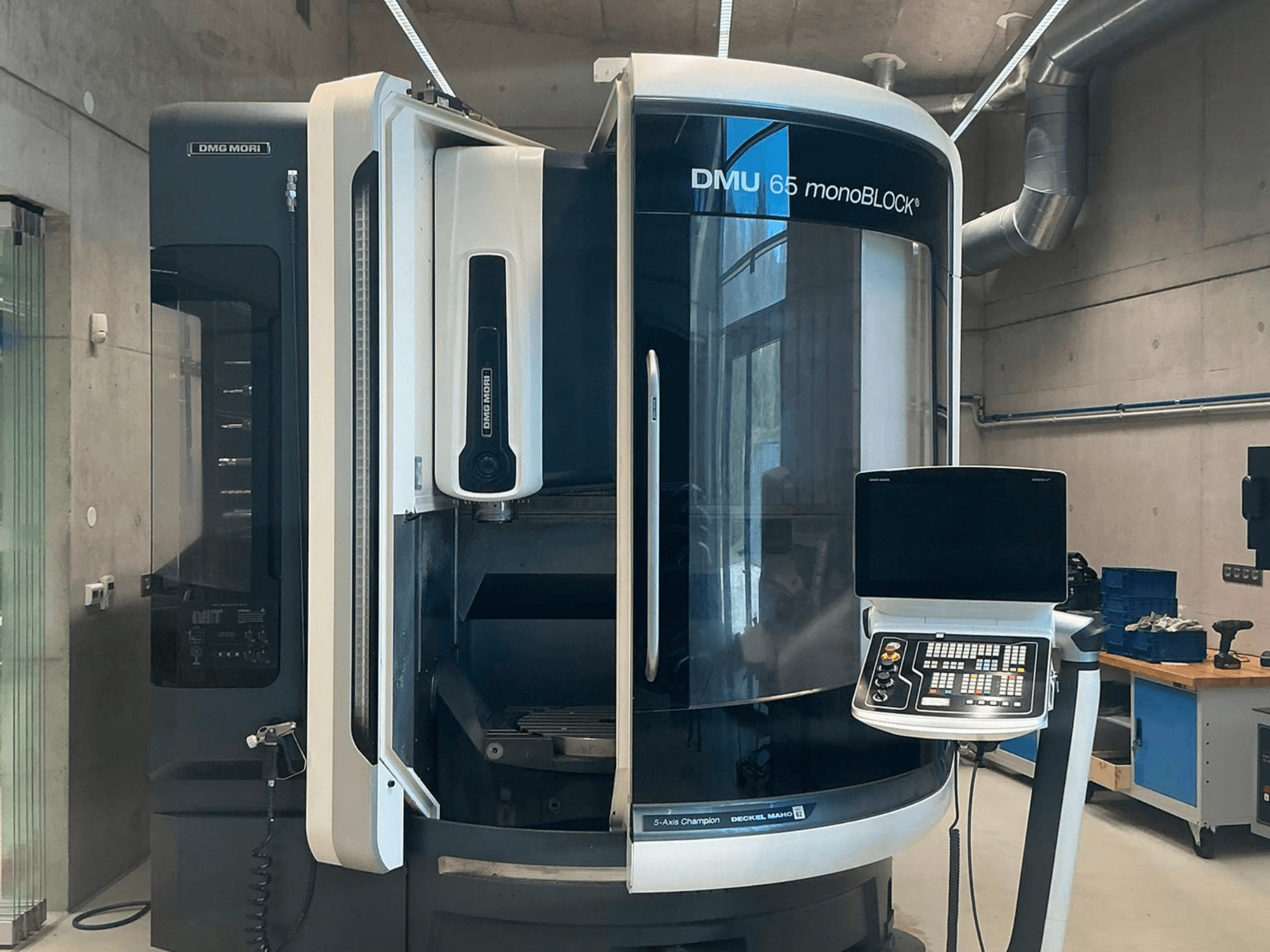

DMG MORI - DMU 65 monoBLOCKCZ-MIL-DMG-2016-00002

• Orsó: teljesítmény 21 kW (40% ED) / 16 kW (100% ED); nyomaték 111 Nm (40% ED); rögzítőcsap DIN 69872

• Asztal: forgóasztal (C-tengely) Ø650 mm, merev asztalba integrálva 800 x 650 mm

• Forgó/forgótengelyek: A-tengely +120° / -120° 0°-tól; C-tengely 360°; A-tengely nyomaték/tartás 3 400 Nm (100% ED); A-tengely hidraulikus befogási tartónyomaték 6 200 Nm; C-tengely nyomaték/tartás 2 000 Nm (100% ED)

• Előtolás/gyorsmozgás: Gyorsmozgás X/Y/Z 40 m/perc; max. előtolás X/Y/Z 40 000 mm/perc; max. előtolási erő X 7 kN, Y 13 kN, Z 10 kN (mind 100% ED)

• Vezetőpályák: Görgős lineáris vezetők minden lineáris tengelyen

• Mérőrendszer: Közvetlen, abszolút, 0,001 mm felbontású, mágneses (Siemenshez)

• Vezérlés: CELOS Siemens 840D sl Operate vezérlővel, 21,5" ERGOline multi-touch

• Szerszámváltó/tár: Automatikus, kettős fogóval (függőleges); 30 pozíciós HSK-A 63 lánctár

• Hűtőfolyadék/forgácskezelés alapfelszereltség: forgácstálca beépített 500 L-es tartállyal; alapfelszereltségként forgácskezelés a forgácstálcán keresztül

• Állapot: Kiváló; mindössze 1 963 orsóóra (a gépet kizárólag prototípusok gyártására használták)

Kiegészítő felszerelés

• Gyártási csomag (P-K0398): Forgácsszállító hűtőfolyadék-tartállyal, papírszalagos szűrővel, belső hűtőfolyadék-ellátás az orsón keresztül (IKZ) 40 bar / 23 l/min, külső hűtőfolyadék-ellátás 4 bar / 40 l/min, ajtóöblítés

• Szerszámcsatlakozó (P-M0039): Szerszámkúpos átalakítás HSK-A63-hoz (DIN 69893)

• Forgácsmosó pisztoly (P-G0004): 2 bar / 40 l/min

• Mérőérzékelő (P-K0263): Heidenhain TS 649 infravörös tapintó

• Szerszámmérőrendszer (P-K0405): Blum lézer a szerszám hosszának és átmérőjének függőleges méréséhez

• Kinematikai opció (P-K0224): 3D quickSET szerszámkészlet a 4/5-tengelyes konfiguráció ellenőrzéséhez/korrekciójához

• 4. üzemmód (P-H0038): Kézi beavatkozás a munkaterületen nyitott ajtók mellett, ellenőrzött folyamat mellett

• Elektronikus kézikerék (P-H0109): Siemens 840D

• A szerszámkészlet tartalma
