Citizen - Cincom L20E-2M8SI-TUR-CIT-2016-00001

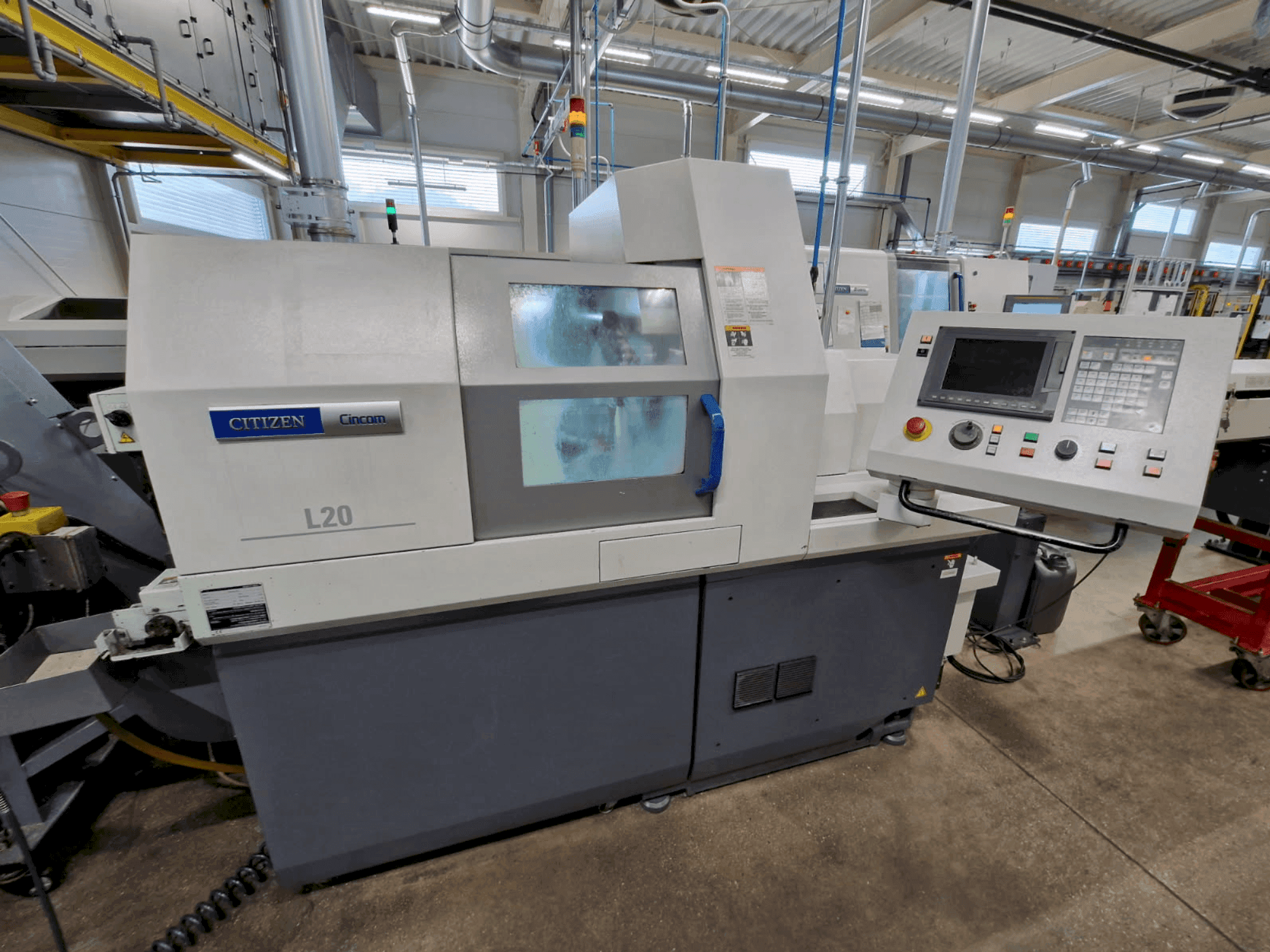

CITIZEN Cincom L20E-2M8 FMB rúdadagolóval és LNS forgácsszállítóval

A gép 20 mm átmérőig alkalmas hatékony esztergálásra.

A gépet úgy tervezték, hogy akár 37 szerszám befogadására is alkalmas legyen az összetett termékek megmunkálásához.

Szerszámrészegységek készlete:

Függőleges tartó 5 szerszámmal

4-7 forgó szerszám keresztirányú radiális megmunkáláshoz

3-9 fúrószerszámok a homlokmegmunkáláshoz

0-4 forgószerszámok ellenorsóhoz

4-10 fúrószerszámok ellenorsóhoz

Alapkonfiguráció

Alapágy: tömböntvény erős lineáris vezetőkkel (hő- és rezgésstabilitás)

Főorsó: Ø átjáró 26 mm (max. rúd Ø20 mm): 10 000 fordulat/perc, C-tengely, Ø átjáró 26 mm (max. rúd Ø20 mm).

W1: függőleges tartó 5 szerszámmal (12 × 12 × 130 mm)

3× GSC1310 radiális forgószerszám ER16 (1 kW, 7 500 fordulat/perc)

GSE3210 0°/90°-ban állítható forgóegység a maróegységhez (3× GSC1310 ER16)

U124B fúróblokk (2+1) mély furatokhoz

Ellenorsó: 8 000 fordulat/perc, opcionális C-tengely, teljesítmény 0,75/1,5 kW

U153B hajtott szerszámegység ellenorsóhoz (0,75 kW) + 4× SAU819 adapterek Ø19,05

Vezérlő: Mitsubishi Meldas 700 (Windows operációs rendszer, továbbfejlesztett processzor, 8,4" LCD kijelző)

Egyidejű megmunkálás a fő- és segédorsókon

Új, helytakarékos tolóajtófedél-kialakítás

Műszaki adatok

Főorsó

Max. esztergálási hossz: 200 mm

Átmenő Ø: 26 mm

Max. rúd Ø: 20 mm

Sebesség: 200-10 000 fordulat/perc

Teljesítmény: 2,2 / 3,7 kW

Pozícionálás: C-tengely (0,001°)

Ellenorsó

Max. rúd Ø: 20 mm

Sebesség: 200-8000 fordulat/perc

Teljesítmény: 0,75 / 1,5 kW

Pozícionálás: C-tengely

Max. munkadarab hossza a fogócsőben: 80 mm

Meghajtott szerszámok

Sebesség: 200-7.500 fordulat/perc

Teljesítmény: 1 kW

5 szerszám (függőleges tartó) + 4-7 radiális + 3 Z-irányban

Szerszámok

5 szerszám (12 × 12 × 130 mm)

3 állású fúróblokk ellenorsón (3× Ø25,4 mm)

Hátsó megmunkálótartók: 3-6 (Ø19,06 mm)

Vezetők

Fogókulcsok: E145

Vezetőpersely: Neukomm 22.001

Gép ER16 / ER11

Kiegészítő felszerelés

• Ø25 mm-es szorítóegység

• 15 bar szivattyú az ellenorsó öblítéséhez

• SAU819 adapterek Ø8 mm-ig

• Transzformátor 3×400V/3×200V, 10 kW

• forgácsszállító LNS MH-HB

• FMB Minimag 20/3200 rúdadagoló
