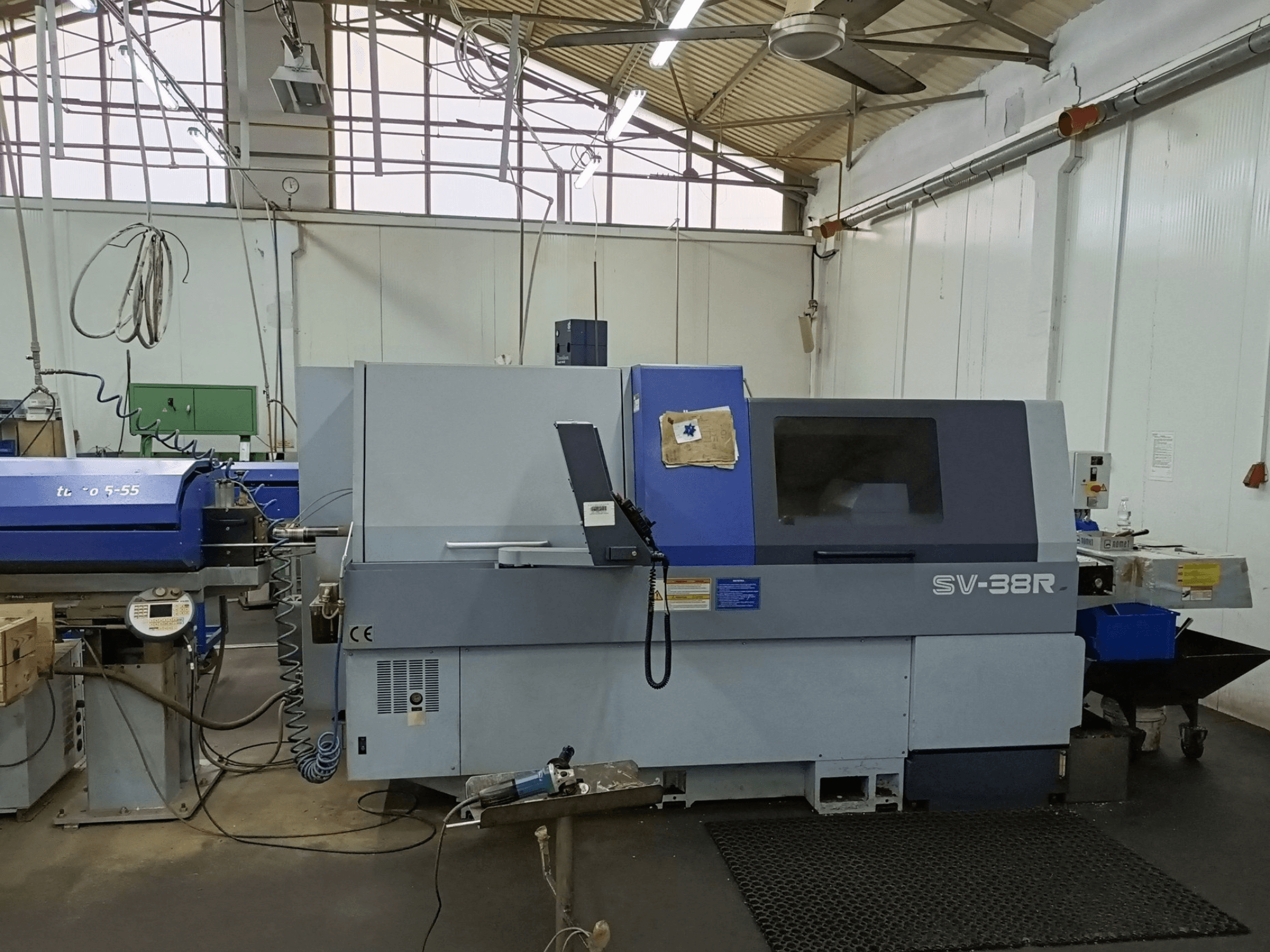

STAR MICRONICS - SV-38R type BPL-TUR-STA-2015-00001

• Tengelydiagram: X1, Y1, Z1, X2, Y2, Z2, X3, Y3, Z3, B3, C1, C2

• Megmunkálási kapacitás:

  • Maximális esztergálási átmérő: 38 mm

  • Maximális orsóhúzás: 350 mm

  • Gyorselőrehaladás: X1/X2/X3/Y1/Z1/Z2/Z3 30 m/perc; Y2 20 m/perc; Y3 15 m/perc

• Főorsó:

  • C-tengely vezérlés

  • Motor teljesítmény: 7,5 kW folyamatos / 11 kW (10 perc, 25% terhelés)

  • Főorsó befogóhüvely

  • Szinkron forgóvezető persely légfúvással

• Mellékorsó:

  • Maximális fordulatszám: 7 000 fordulat/perc

  • C-tengely vezérlés

  • Motor teljesítmény: 5,5 kW folyamatos / 7,5 kW (10 perc, 40% terhelés)

  • Segédorsó befogóhüvely

  • Légfúvás

• Szerszámrendszer:

  • 5 pozíciós szerszámtartó

  • 10 pozíciós szerszámtárcsa

  • 8-orsós hátsó megmunkáló egység

  • Első fúrás: állomásonként 3 szerszám

  • Maximális fúrási átmérő: 23 mm

  • Maximális menetfúrási kapacitás: M16 × 2,0

• Hajtott szerszámtartó:

  • Szerszámtartó sor: 4 hajtott pozíció; maximális fordulatszám 6 000 fordulat/perc; motor 2,2 kW

  • Tárcsa: állomásonként 2 hajtott szerszám; maximális fordulatszám 5 700 fordulat/perc; motor 2,7 kW folyamatos / 4 kW (5 perc, 30% terhelés)

  • Maximális fúrási átmérő (meghajtott): 10 mm

  • Maximális menetfúrási teljesítmény (meghajtott): M8 × 1,25

• Beépített/alapfelszerelés:

  • Szerszámtörés-érzékelő

  • Automatikus központi kenés

  • Hidraulikus egység

  • Pneumatikus egység

  • Hűtőfolyadék-szintjelző

  • Szivárgásérzékelő kapcsoló

  • Munkaterület megvilágítása

  • RS-232C interfész

• Üzemórák és számlálók:

  • Bekapcsolva: 24 295 óra 59 perc

  • Üzemelés: 21 038 óra 55 perc 37 másodperc

  • Vágás: 6 872 óra 30 perc 44 másodperc

Kiegészítő berendezések

• Rúdbetöltő: FMB Maschinenbau, FMB turbo 5-55 / 3200 A típus (2016-os gyártás)

  • Maximális rúdhossz: 3 200 mm

  • Rúdátmérő-tartomány a szállítási specifikáció szerint: 5–65 mm (az adagoló dokumentációjával kell ellenőrizni)

  • Adagolási sebesség: 0–1 000 mm/s; Visszatérési sebesség: 0–1 000 mm/s

  • Rúdadagoló interfész

  • Megjegyzés: A tényleges megmunkálási átmérőt az eszterga 38 mm-re korlátozza

• Kész alkatrészek szállítószalagja
