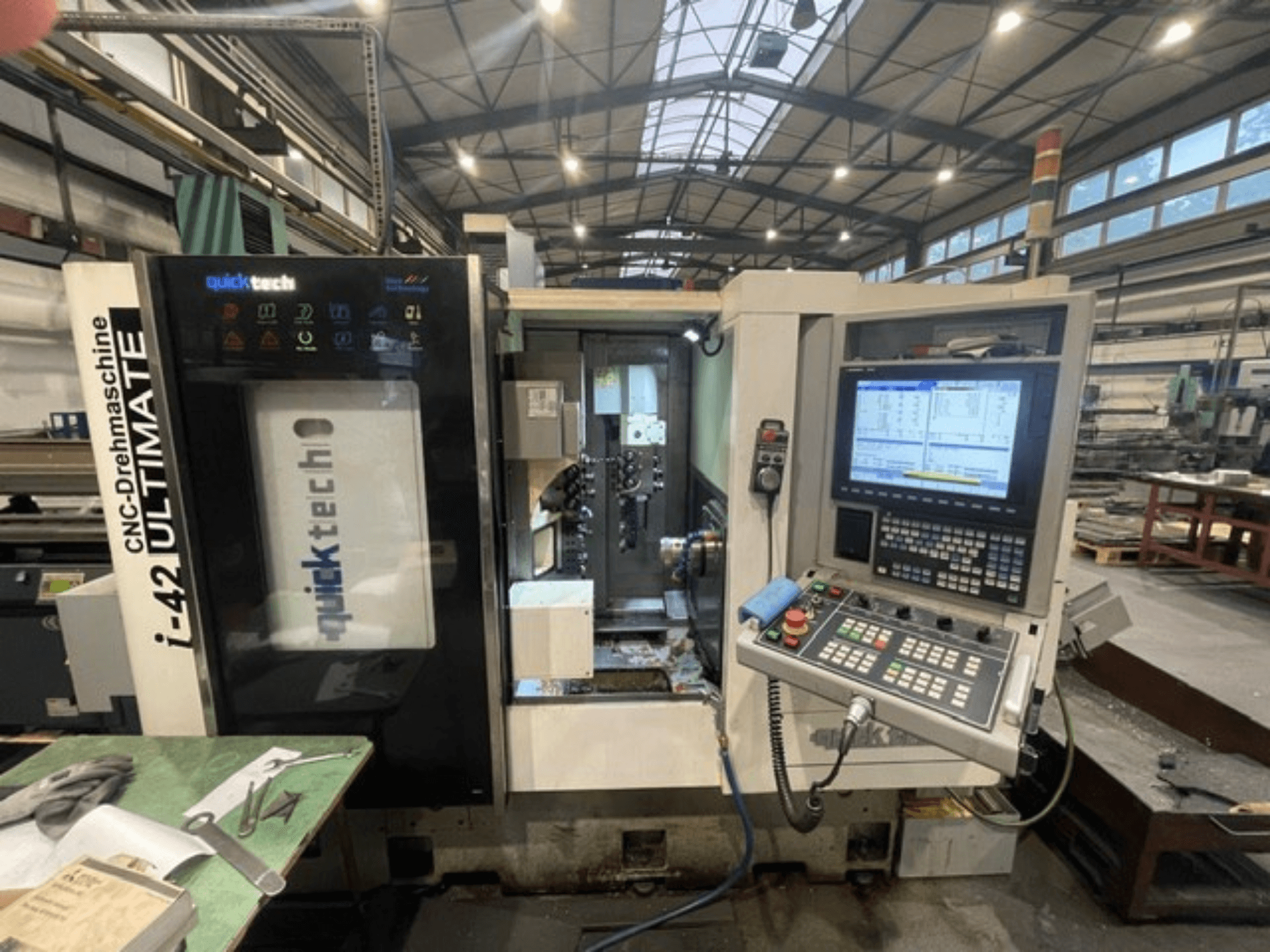

Ezt a 7 tengelyes Quick-Tech I-42U-t 2015-ben gyártották. Maximális rúdátmérője 42 mm, maximális megmunkálási hossza 250 mm. A gép 6000 fordulat/perc nagy teljesítményű orsófordulatszámmal van felszerelve, és automatikus rúdadagolót tartalmaz. Ha kiváló minőségű esztergálási képességekre vágyik, vegye fontolóra az általunk eladásra kínált Quick-Tech I-42U svájci típusú esztergagépet. További részletekért vegye fel velünk a kapcsolatot.
Áttekintés
- márka: Quick-Tech
- év: 2015
- MODELL: I-42U
- termelési órák: 5159
- alkalmazási típus: esztergagép
- Helyszín: Csehország
- géptípus: Svájci típusú esztergagép
- vezérlőegység márkája: MITSUBISHI
Műszaki információk - Quick-Tech I-42U
Vezérlőegység
- Vezérlő márka: MITSUBISHI
Méretek
- Gép magassága: 1900 mm
- Gép hossza: 3500 mm
- Gép súlya: 4200 kg
- Gép szélessége: 1900 mm
Mozgás
- Tengelyek száma: 7
- X-tengely útja: 150 mm
- Y-tengely útja: 385 mm
Műszaki specifikáció
- Ellenszálorsó: Igen
- Hajtott szerszámok: Igen
- Max. rúdátmérő: 100 mm
- Orsóteljesítmény: 7.5 kW
- orsósebesség: 6000 RPM
További információ
Vezérlés
Mitsubishi M720 CNC
15" színes LCD kijelző
Ajtó LED-es kijelzőkkel
Működési jelzés és automatikus riasztáskapcsoló
Beépített kommunikáció/interfész a rúdadagolóval
CE-jelölés
Útmutató/kézikönyv
Főorsó
Csapágy átmérő: 100,0 mm
Max rúdátmérő: 42 mm
Max megmunkálási hossz: 250,0 mm
Nyakörv: DIN-173E42B
Orsó orr: A2-5
Orsó furata: 44,0 mm
C tengely: 0,001°
Ellenorsó
Maximális rúdátmérő: 42 mm
Max megmunkálási hossz: 100 mm
Nyakörv: DIN-173E-42B
Orsó orr: A2-5
Sebesség: 4000 fordulat/perc
Teljesítmény: 3,7 kW
C1 tengely: 0,001°
Menetek és tengelyek
X: 150,0 mm | Y: 385,0 mm | Z: 250,0 mm | B: 360°
X1: 400,0 mm | Y1: 400,0 mm | Z1: 300,0 mm
Szervomotorok (X, Y, Z, X1, Y1, Z1): Mitsubishi AC szervo, egyenként 1,5 kW
Indexelés a szerszám pozíciójából: 0.3 s
Szerszámváltási idő (vágás/vágás): 0.6 s
Szerszámfej (fő)
Kombinált típus
Szerszámok: 6 külső, 5 belső
Külső szerszámméret: 20,0 × 20,0 mm
Max: ER20 / 20,0 mm
Hajtott szerszámok (fő)
B tengely 12 hajtott szerszámmal
Teljesítmény: Mitsubishi AC Servo, 15 kW
Sebesség: 4000 fordulat/perc
Max: ER-20
Max fúrási átmérő: 12 mm
Max: M10 × 1.5
Szerszámfej (számláló)
Kombinált típus
Szerszámok: 5 külső, 9 belső
Külső szerszámméret: 20,0 × 20,0 mm
Max: ER20 / 20,0 mm
Meghajtott szerszámok (számláló)
Szám: 6 (3 axiális, 3 radiális)
Teljesítmény: 1,5 kW-os Mitsubishi AC szervo
Sebesség: 4000 fordulat/perc
Max: ER-20
Max fúrási átmérő: 12 mm
Max: M10 × 1.5
Hidraulikus rendszer
Hidraulikus motor: 0,75 kW hidraulikus motor: 0,75 kW
Maximális rendszernyomás: 50 kg/cm3
Kenőrendszer
Kenőmotor: 25 W
Tartály kapacitása: 2 l
Hűtőrendszer
Hűtőfolyadék tartály: 200 l
Hűtőmotor: 1/4 HP
Hűtőfolyadék nyomás: 2,5 MPa
Hossz: 2900 mm (3500 mm a gép részét képező forgácsszállítóval együtt)
Alapfelszereltség
Alapfelszerelés szerszámokkal
Szerszámtartó és fogókészlet
Automatikus kenés
forgácsleválasztó/forgácsszállító (integrált, a méretekre vonatkozó megjegyzés szerint)
Munkadarab-eltávolítás (lapát) - ha van beépítve
15" színes LCD kijelző
Működési jelzés és automatikus riasztáskapcsoló
Útmutató/kézikönyv
LED-es kijelzőkkel ellátott ajtó
Kiegészítő felszerelés
Automatikus rúdadagoló, 1200 mm hosszú
Munkadarab-eltávolító szállítószalag
Munkadarab-eltávolító lapát (ha külső egységként van felszerelve)
Transzformátor 380-440 V, 60/50 Hz
*A megjelenített adatok és a tényleges adatok között eltérések lehetnek, ezt az értékesítési képviselőnek kell megerősítenie.
