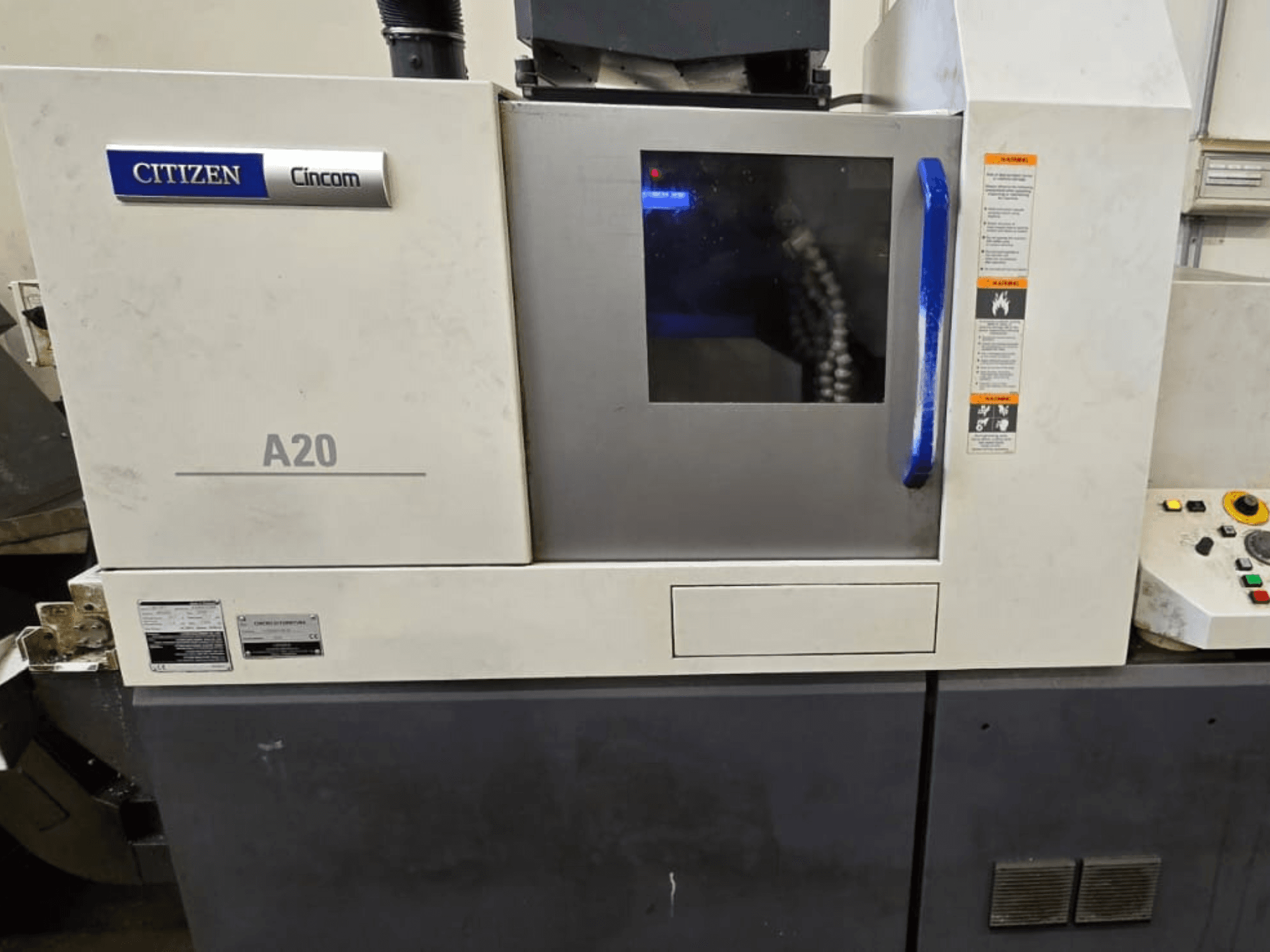

Citizen - A20IT-TUR-CIT-2018-00001

• Állapot: Bekapcsolt állapotban, működés közben látható

• Orsó üzemórák: kb. 7 000 óra

• Tengelyek/konfiguráció:

  • Összes tengely: 6 (5 lineáris: X1, Y1, Z1, X2, Z2 + C-tengely)

  • C-tengely: a fő- és az ellenorsón, felbontás 0,001°, 90°-os index 0,27 s

• Munkaképesség:

  • Maximális rúdátmérő: 20 mm standard; nagy furatú opcióval felszerelve: 25,4 mm (1")

  • Maximális megmunkálási hossz egy befogásonként: 200 mm szinkronizált vezetőpersely használatával

  • Maximális kiugrás az ellenorsóról: 80 mm

• Főorsó:

  • Maximális fordulatszám: 10 000 fordulat/perc (25,4 mm-es furat esetén paraméterrel 8 000 fordulat/percre korlátozva)

  • Motor teljesítmény: 2,2 / 3,7 kW

  • Maximális fúrási átmérő: Ø12 mm

  • Maximális menetfúrás: M8

• Ellenorsó:

  • Maximális fordulatszám: 8 000 fordulat/perc

  • Motor teljesítmény: 1,1 / 1,5 kW

  • C-tengely: Igen, felbontás 0,001°

• Szerszámrendszer:

  • Összes szerszámpozíció: 22 + α

  • Hajtott szerszámok: Igen

  • Meghajtott szerszámok: 4

  • A hajtott szerszámok motorjának teljesítménye: 0,75 kW

  • A hajtott szerszámok maximális fordulatszáma: 8 000 fordulat/perc

• Szerszámelrendezés:

  • Szerszámtartó: 5 esztergáló szerszám, 16 x 16 mm

  • Keresztirányú hajtott szerszámok: 4 x ER16

  • Első szerszámpozíciók: 4 rögzített hajtott szerszám + 2 dupla ER11 pozíció

  • Hátsó szerszámpozíciók: 3 rögzített szerszám + 1 ER11 meghajtott szerszám az ellenorsón

  • Fúrószerszám átmérője: Ø25,4 mm 3 pozícióban

• Mozgástartományok:

  • X1: 55 mm; Y1: 308 mm; Z1: 200 mm

  • X2: 55 mm; Z2: 200 mm

• Előtolás/pontosság:

  • Gyorsmozgás: 30 m/perc (X/Y/Z)

  • Lineáris felbontás: 0,0001 mm

  • Forgási felbontás: 0,001°

• Folyadékok:

  • Olajtartály űrtartalma: 180 l

• Telepítési adatok:

  • Tápfeszültség: 200 V ±10%, 50/60 Hz

  • Teljesítményigény: kb. 13 kVA (15 kVA nagynyomású hűtőfolyadékkal)

  • Légellátás: 0,5 MPa, 100 NL/min

• Beépített opciók:

  • S393 nagy furatú opció 25,4 mm (1") orsófurattal

Kiegészítő felszerelés

• Rúdadagoló: LNS EXPR S3 320 Z, 3 m kapacitás, max. Ø25 mm

• Nagynyomású hűtőfolyadék-rendszer: Citizen 1,5 MPa, 15 L/min, 50 μm-es szűrő

• Forgácsszállító: csuklós típus, hátsó ürítéssel

• Hosszú alkatrészek kiadása

• Elszívó egység (köd/füst)
