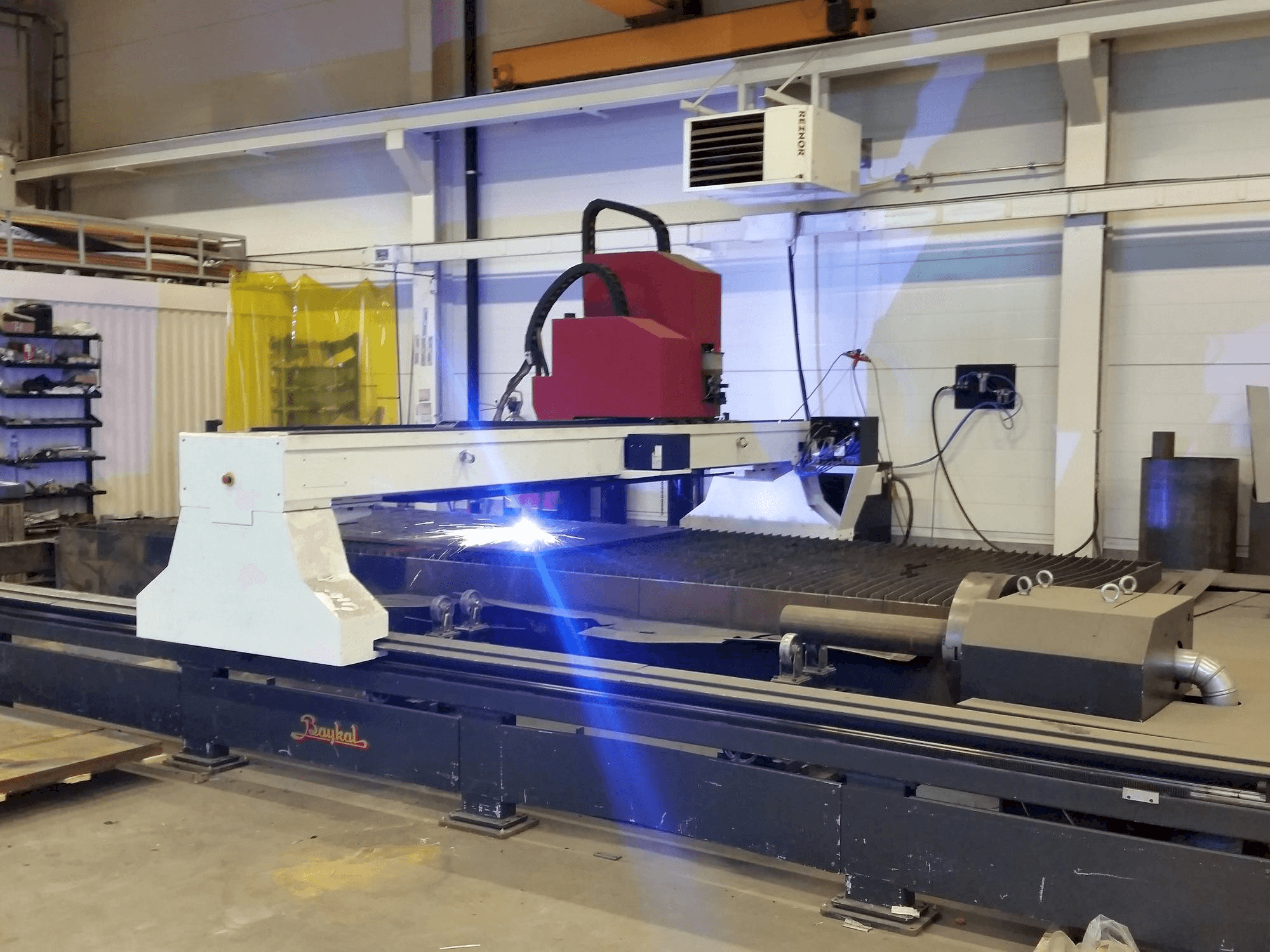

Baykal - BPL-H 2006 HPR 260XDNO-PLA-BAY-2015-00001

A gép előnyei

Minőségi gépi előnyök

• A vágóasztal a kereszttartótól és a gépváztól függetlenül épül fel, hogy az asztalon bármilyen súly mellett is pontos pozícionálást érjen el.
• A vágófej érzékelőkkel rendelkezik a vágófej vágási magasságának automatikus beállításához.
• Ütközésvédelem a plazmavágó fejen, a géphez elektromos berendezés tartozik: 400v
• Automata elszívó rendszerrel integrált szekcionált vágóasztal, a munkafelületen nyíló elszívónyílások a jobb elszívás érdekében, plazmavágó fej: kábelhúzó lánccal
• "nagyfelbontású plazma tápegység, programozó szoftver az alkatrészek egymásba ágyazásához/optimalizálásához számítógépen keresztül, szabályozó: egy kimenet
• Kézi/automata gázkonzol a plazma és adalék gázok kiválasztásához, nagy kapacitású levegőszűrő egység por- és füstgyűjtéshez (opcionális), tömlőcsomag: tömlőcsomag a vágási forráshoz, gázellátás: tömlőcsomag gázellátáshoz
• Egy készlet fogyóeszközök (fúvókák, elektróda, fúvókatartó, elosztók stb. ), pozicionálási sebesség: akár 20 000 mm/perc
• Üzemi hőmérséklet: -10°c és +30°c között, kipufogórendszer: pneumatikus nyílásokkal működtetett cnc, motoros tengelyek: bal és jobb oldali két kefe nélküli váltóáramú szervomotor, keresztirányú y tengely: kétoldalas fogasléces hajtás, motor x tengely: kefe nélküli ac szervomotor, keresztirányú x tengely: fogasléces fogaslécen és fogaskerekes hajtáson keresztül
• Művelet y tengely : kétoldalas, kétirányú hosszirányú művelet, működés x tengely : kétoldalas keresztirányú művelet, vezető y tengely : lineáris vezetők, vezető x tengely : lineáris vezető, vezető x tengely : lineáris vezető
• Plazmaforrás : hypertherm hydefinition plasma hpr260xd with, auto gas console, control : technos pc12 ( made in the usa ) windows alapú, szoftvercsomag : lantek fészekszoftver pc-re ( lantek expert ii )

A gép műszaki előnyei

• Csővágási funkció Ø50-600mm
• Ferde fej
• 6 állomásos fúró- és menetegység, fúró max Ø20mm, menet max Ø16mm
• Helyhez kötött vezérlőpanel a vágógém panel helyett, elölről nézve a gép bal oldalán helyezkedik el.
• Vágási szélesség: 2200 mm
• Vágási hossz: 6400 mm
• Kétoldalas szinkronizált szervohajtás az y tengelyen = a vágófej hosszirányú mozgása
• Egyszeri szinkronizált szervohajtás az x tengelyen = a vágófej keresztirányú mozgása
• Ac szervo hajtású motorok (kefe nélküli)
• Gyors pozicionálási sebesség 20 mt/perc ± 0,05 mm pozicionálási pontossággal
