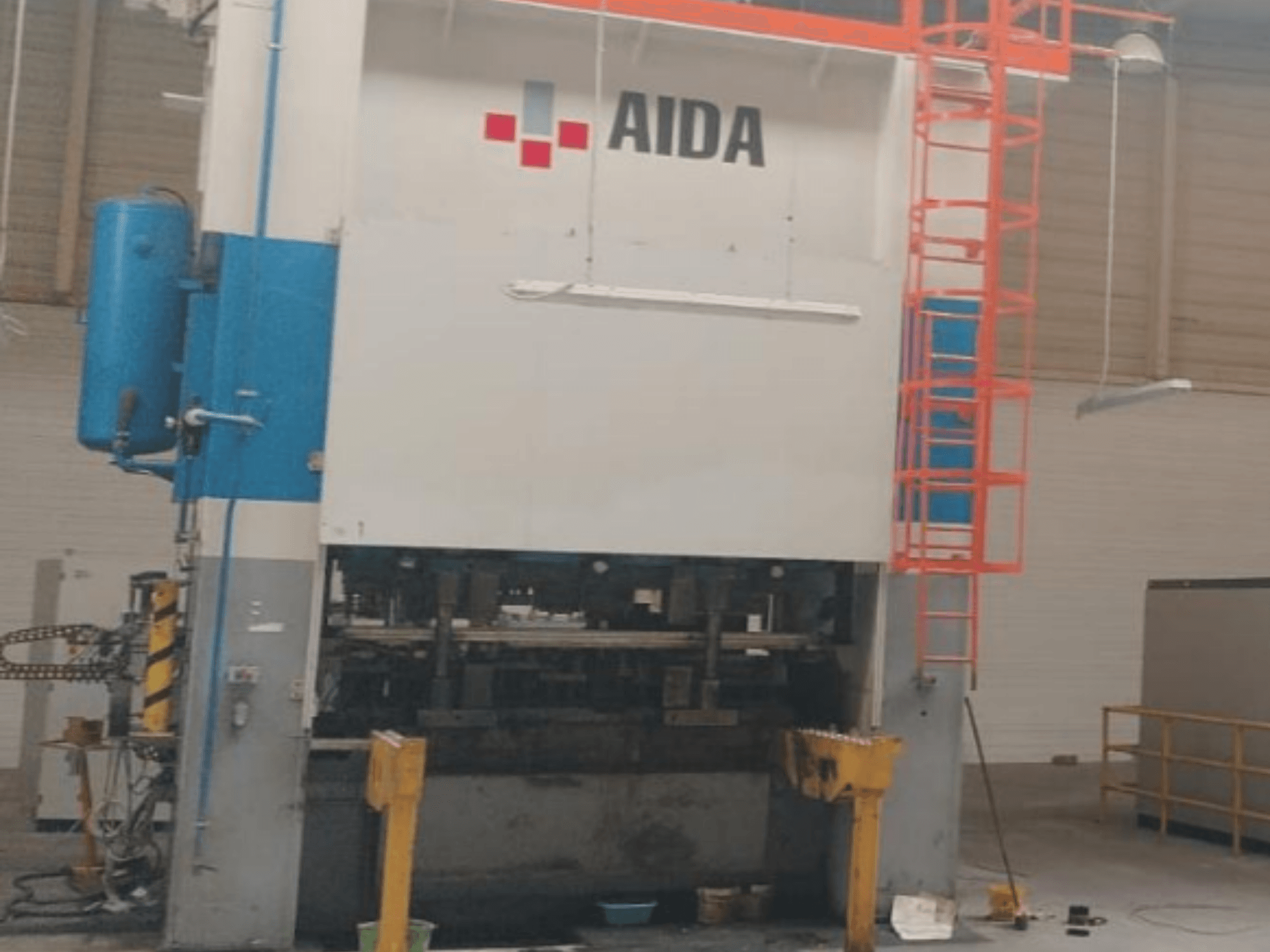

AIDA - 315/2MR/LD/TE3ES-STA-AID-2016-00001

Főbb műszaki adatok:

• tonna: préskapacitás: 315 tonna

• Névleges préserő: 3 150 kN

• Névleges teherbírási pont: 12,7 mm a BDC felett

• Normál forgattyústengely-megállási pozíció: TDC

• Lökethossz: 250 mm

• Csúszka beállítása: 160 mm

• Zárási magasság: 700 mm

• Csúszósebesség: 15-40 löket/perc

• Maximális lendkerék fordulatszám: 628,5 rpm

• Maximális tengelykapcsolókapcsolás: 24/min

• Leállítási idő: 0,386 s

• Biztonsági távolság: 618 mm

Szerszám és munkaterület:

• Maximális szerszámméret: 2.250 × 750 mm

• Maximális szerszámsúly a csúszdán: 10,200 kg

Gépszerkezet: A gépet a szerszámmal együtt kell gyártani:

• Vázszerkezet: dupla függőleges (egyenes oldalú) keret.

• Hajtásrendszer: kettős összekötő rúd (kettős bütyök)

• Csúszóvezetés: vezetett csúszó

• Mozgástípus: mechanikus forgattyús sajtó

• Csúszómozgás: függőlegesen oda-vissza mozgó mozgás

• Főtengely mozgatása: forgattyús forgattyús tengelyhajtás

• Támasz/csúszó beállítása: motoros

Párnázó rendszer:

• Típus: integrált húzópárna

• Maximális párnázóerő: 3 450 daN 0,6 MPa nyomáson

Kiegészítő rendszerek: A segédrendszerek:

• Ellensúlyozóhengerek: igen (ellensúlyozó erő 102 kN 6 bar nyomáson)

• Kuplung és fékrendszer: pneumatikus

• Kenőrendszer: központosított automatikus kenés

• Biztonsági rendszer: integrált

• Üzemeltetői védelem: beépítve

• Automatizálásra kész: igen

Teljesítmény és biztonsági jellemzők:

• Nagy merevségű, dupla függőleges vázszerkezet

• Dupla bányászhajtás a jobb csúszópárhuzamosság és teherelosztás érdekében

• Pneumatikus kuplung-fék a megbízható működéshez és a gyors megálláshoz

• Integrált biztonsági és kezelővédelmi rendszerek

• Automatikus adagoló- és átadórendszerekkel való integrációra tervezve
