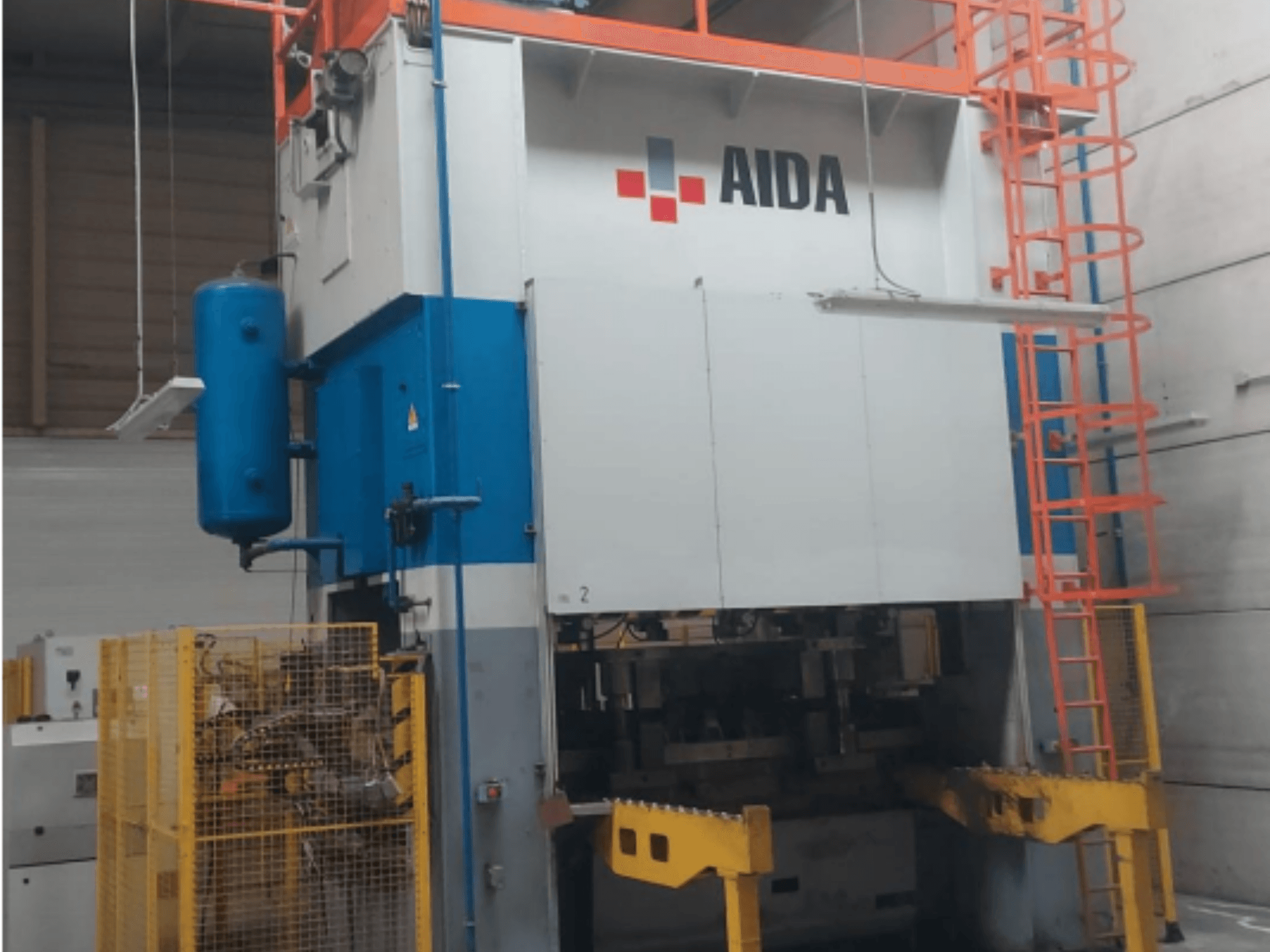

AIDA - 315/2MR/LD/TE 3ES-STA-AID-2013-00001

Főbb műszaki adatok:

• tonna: préskapacitás: 315 tonna

• Névleges préserő: 3,150 kN

• Névleges teherbírási pont: 12,7 mm az alsó holtpont felett (BDC)

• Normál forgattyús tengely megállási pozíció: Felső holtpont (TDC)

• Lökethossz: 250 mm

• Csúszka beállítása: 160 mm

• Zárási magasság: 700 mm

• Csúszósebesség: 15-40 löket/perc

• Maximális lendkerék fordulatszám: 628,5 rpm

• Maximális tengelykapcsolókapcsolás: 24 bekapcsolás/perc

• Leállítási idő: 0,386 s

• Biztonsági távolság: 618 mm

Szerszám és munkaterület:

• Maximális szerszámméret: 2.250 × 750 mm

• Maximális szerszámtömeg a csúszdán: 10,200 kg

Gépszerkezet: A gépet a szerszámmal együtt kell gyártani:

• Vázszerkezet: Kettős álló (egyenes oldalú) keret

• Hajtásrendszer: Hajtásrendszer: Dupla hajtórúd (dupla gémkapocs)

• Csúszóvezetés: Vezetett csúszda

• Mozgástípus: Mechanikus forgattyús sajtó

• Csúszómozgás: Függőlegesen oda-vissza mozgó mozgás

• Főtengely mozgása: Forgó forgattyús tengelyhajtás

• Támasz beállítása: Motoros csúszkabeállítás

Párnarendszer:

• Típus: Beépített húzópárna

• Maximális párnaterő: 3.450 daN 0,6 MPa nyomáson

Rendszerek és biztonság:

• Counterbalance cylinders: Igen

• Ellensúlyozó erő: 102 kN 6 bar nyomáson

• Kuplung és fékrendszer: Pneumatikus

• Kenőrendszer: Automatikus központi kenés

• Biztonsági rendszer: Integrált

• Üzemeltetői védelem: Beépített

• Automatizálásra kész: Igen

Teljesítmény és biztonsági megjegyzések:

• Nagy merevségű, dupla függőleges vázszerkezet: Nagy merevségű, dupla függőleges vázszerkezet

• Dupla bukócsőhajtás a jobb csúszópárhuzamosság és terheléselosztás érdekében

• Pneumatikus kuplung-fék a megbízható működéshez és a gyors megálláshoz

• Automatikus adagoló- és átadórendszerekkel való integrációra tervezve
