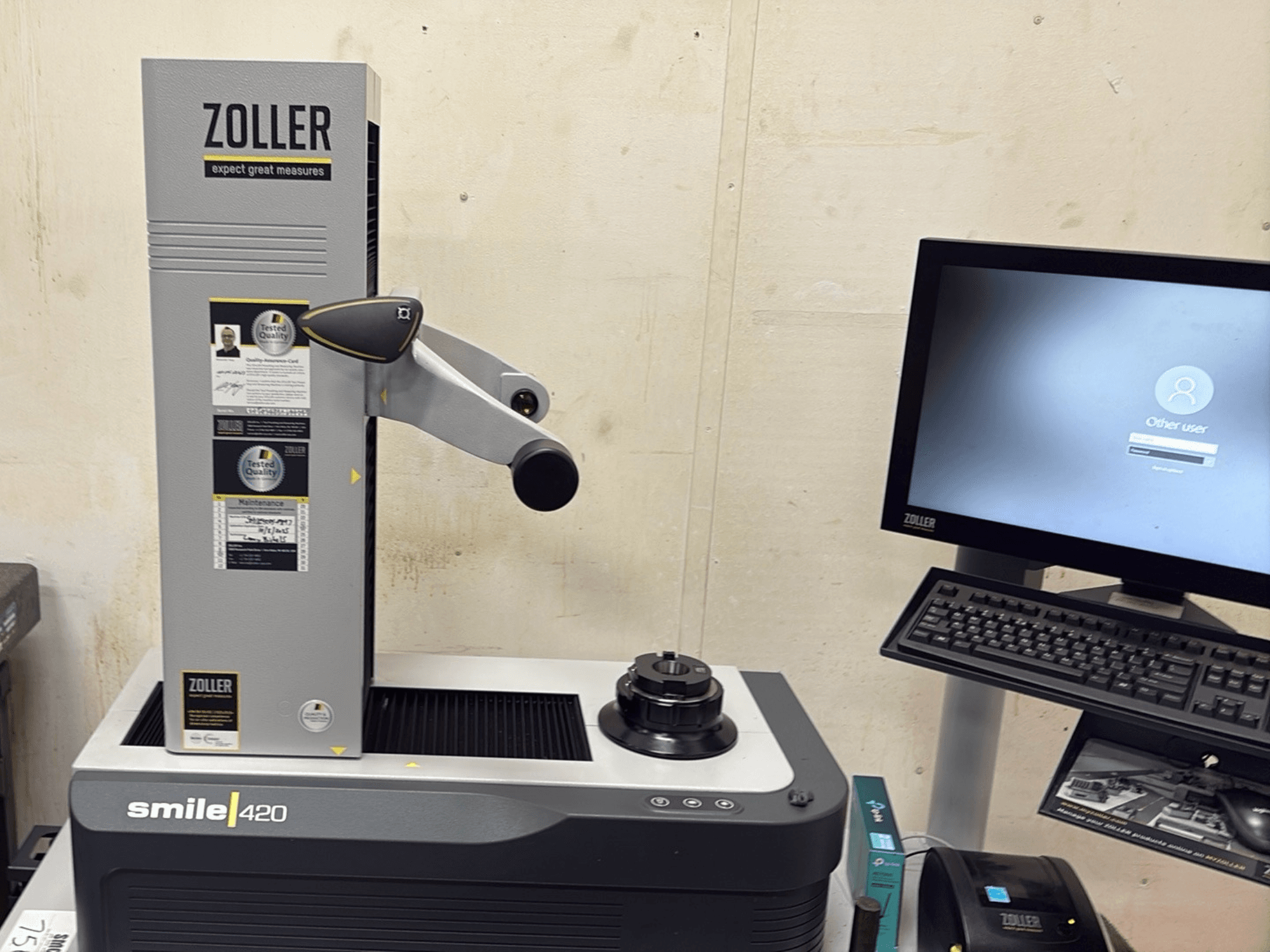

Zoller - Smile 420X US-MEA-ZOL-2023-00001

• Építés: Könnyűfém mérőoszlop, ergonomikus kialakítás, üzemi használatra kész.

• Mérési kapacitás:

  • 420 mm

  • Max: 420 / 600 / 800 mm (megjegyzés: a 800 mm-hez asztali rendszer szükséges)

  • Mérési tartomány X: 210 mm

  • Befogó átmérő: 100 mm

• Pontosság:

  • Kijelző felbontása: 1: 1 µm

  • Pontosság: 2 µm

  • Koncentráltság: 2 µm

  • Névérték beállítási pontosság: 2 µm

• Tengelyek:

  • A konfigurációtól függően legfeljebb 3 tengely: Z (hosszirányú), X (keresztirányú), C (orsó)

  • A C-tengely motorizálása egyes orsótípusoknál opcionális.

• Tengelymeghajtási lehetőségek:

  • Kézi működtetés a ZOLLER eQ egykezes eszközön keresztül

  • Kézi finombeállítás (opcionális)

  • A Z/X/C tengelyek teljes CNC-vezérlése (opcionális)

• Orsó opciók (nagy pontosságú):

  • PCS orsó (power clamping system) kompatibilis a következőkkel: SK25-SK50, HSK25-HSK63, Capto C3-C6, VDI16-60, KM32-KM63, D32-D63 hidraulikus tokmányok

  • SK50 nagy pontosságú orsó

  • HGV-UZ univerzális orsó

• Orsófunkciók (opcionális):

  • Autofókusz

  • ROD - orsó forgókódoló

  • Hosszkorlátozó rendszer "aszm" (lineáris vagy forgó)

• Optikai rendszer (szabványos optikai hordozó):

  • Átmenő fényű kamera

  • Látómező: 7,3 × 6,7 mm

  • Munkatávolság: 100 mm

  • Érzékelő: 1/3" CCD monokróm

  • Vágóél-ellenőrzés 12 piros LED-del

Kiegészítő felszerelés

• Asztalrendszer (800 mm szerszámhossz eléréséhez szükséges)
