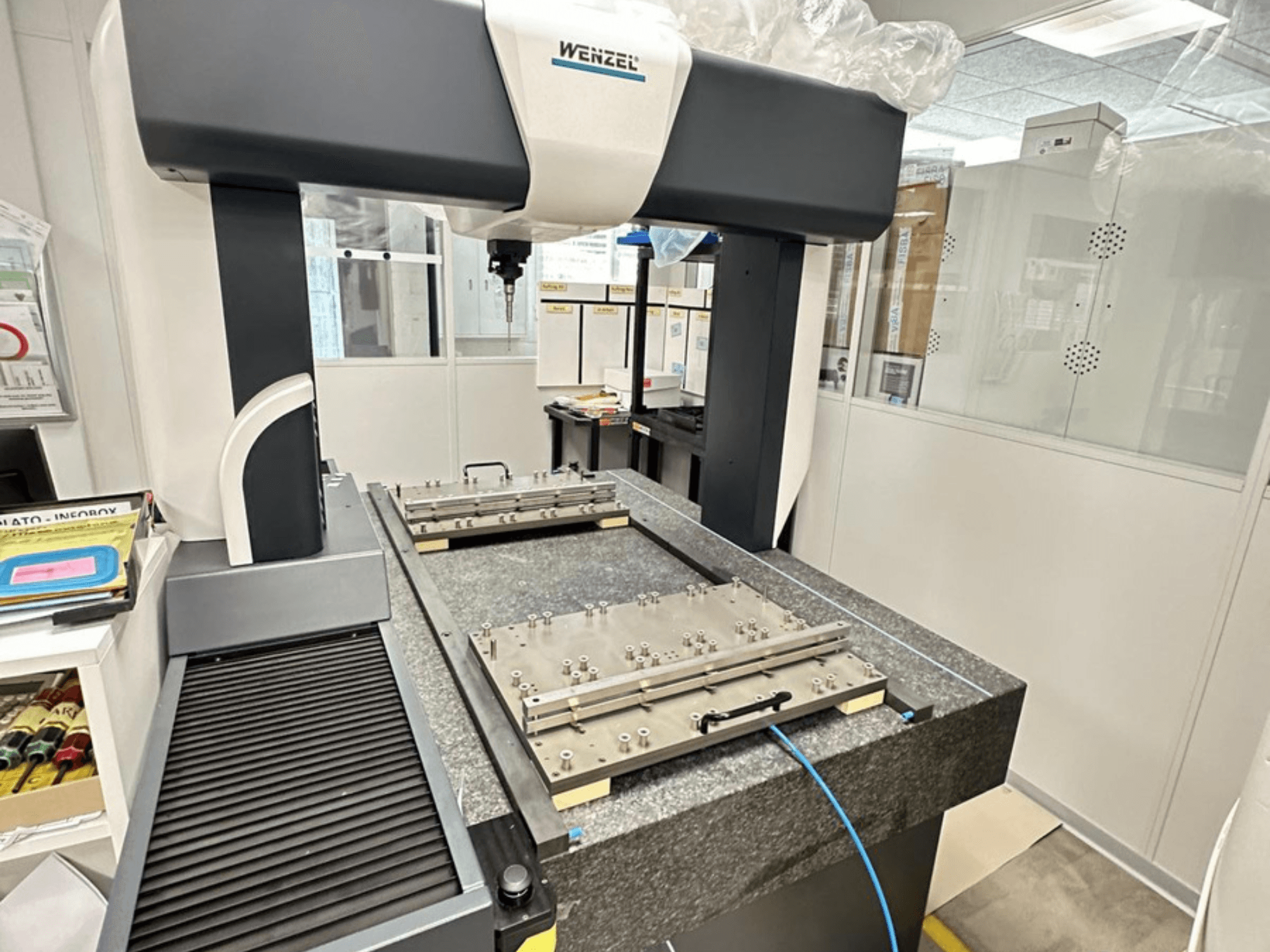

Wenzel - LH 65AT-MEA-WEN-2018-00001

Műszaki adatok

• Mérési tartomány (X × Y × Z): 650 × 750 × 500 mm

• Pontossági szabvány: DIN EN ISO 10360

• Pontossági osztály: Premium

• Hőmérsékleti tartomány: 18 °C – 22 °C

• Maximális hőmérsékleti gradiens: 1 K/h

• Maximális hőmérséklet-gradiens: 1 K/m

• Maximális hőmérséklet-gradiens: 2 K/nap

• Érzékelőfej: Renishaw PH6M

• Érzékelő: Renishaw TP200

• Érzékelőmodul: Standard Force (SF)

• Érzékelő interfész: PI200-3

• Érzékelőgömb átmérője: Ø 4 mm

• Érzékelő hosszabbító: 50 mm

• Érzékelő hosszabbító: 100 mm

• Adapter: PAA1

• PFTU, MPE: 1,6 µm

• E0, MPE: 1,6 + L/350 µm (L mm-ben)

• E150, MPE: 1,6 + L/350 µm (L mm-ben)

• R0, MPL: 1,6 µm

• Szabványos modul

• Érintőhegy: 4 × <30 mm

• Alaplemez: természetes kemény kő (gránit)

• Inkrementális mérőrendszer

• Online hőmérséklet-kompenzáció

• Aktív rezgéscsillapítás

• Vezérlőegység: WENZEL értékelő rendszer CNC

• Kézi vezérlő: HT400

• Kibocsátási állomás

• WENZEL PC-rendszer

• Német billentyűzet

• Fujitsu TFT monitor 24" E24T-7 Pro

• HP DeskJet A4 tintasugaras nyomtató

• WENZEL gép dokumentációja (USB)

• Metrokey USB (dongle)

• WM | QUARTIS GEO

• WM | QUARTIS STEP

• Ethernet interfész

• RS232 interfész

• Olvasófej bemenet (5 V TTL)

• Érzékelő bemenet (5 V TTL)

• Motorcsatlakozások

• Vészleállító interfész

Kiegészítő felszerelés

• Renishaw PH6M többvezetékes tapintófej automatikus csatlakozással

• Renishaw TP200 érzékelő SF modullal

• PI200-3 interfész

• Ø 4 mm-es tapintó

• 50 mm-es tapintóhosszabbító

• 100 mm-es tapintóhosszabbító

• PAA1 adapter

• Csatlakozókábel

• 1/3 HU rögzítőkonzol

• Fa tárolódoboz

• 18 darabos tűkészlet

• M2 forgócsatlakozó

• M2 tolltartó

• Imbuszkulcsok

• Csapkulcsok

• B típusú kerámia referencia gömb, Ø 25 mm

• Gömb tartó

• A referencia gömb kalibrálási tanúsítványa

• 70 mm-es hosszabbító

• Mikroszűrő olaj, víz és részecskék szűréséhez
