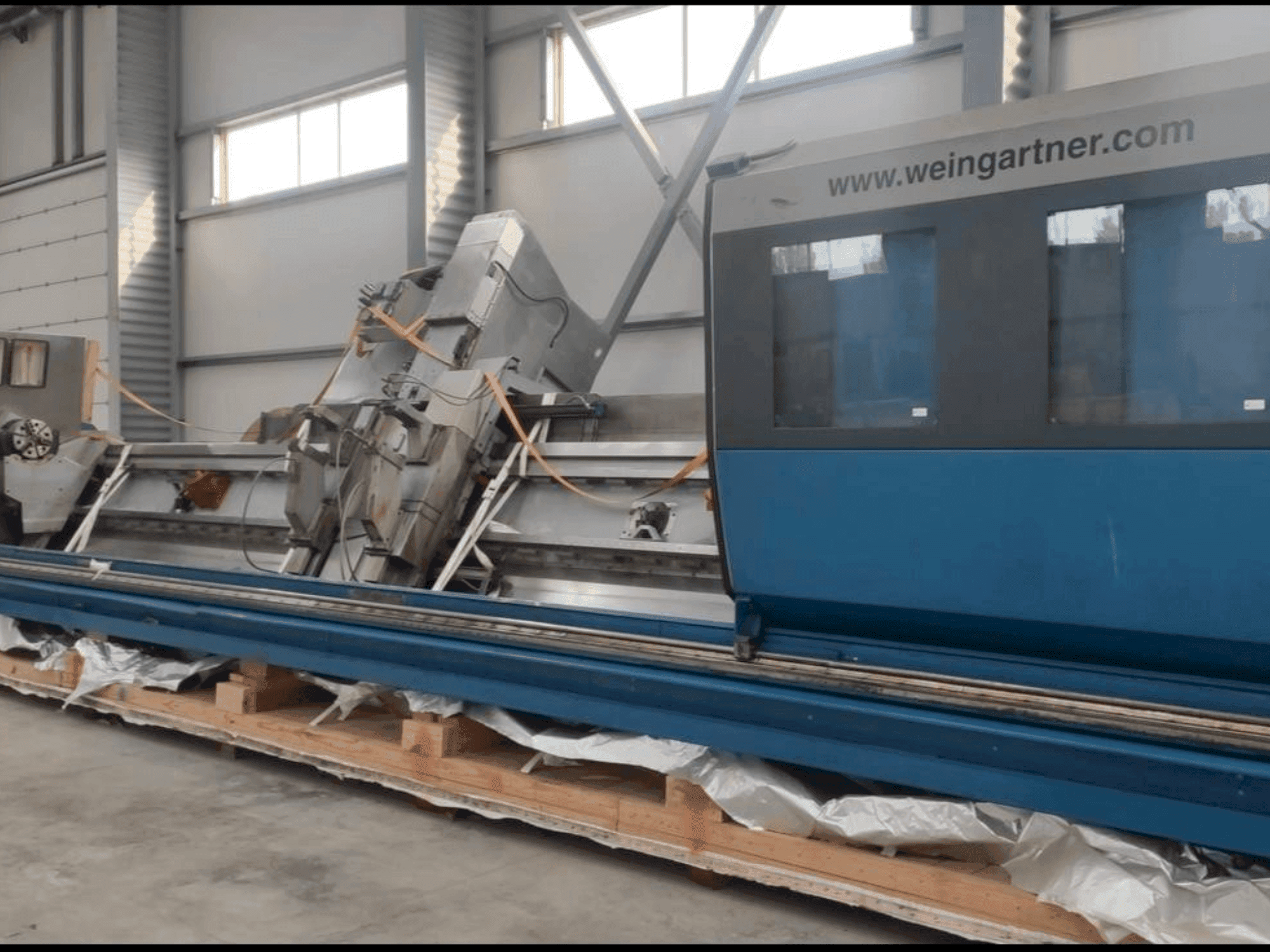

Weingartner - Vario 700-000MD-MIL-WEI-2011-00001

Kiegészítő felszerelés

• Fejrész: AC szervomotor előtolása: 1FT6 105 – 8SF71 – 3AG1, S1 üzemmódban elérhető nyomaték a főorsón, Kúpkerekes áttétel: 4:1, Csigahajtási áttétel: 15:1, Teljes csökkentési arány: 60:1, Főorsó magasság: 1550 mm, Főorsó furat: 108 mm, Tokmány Gr. 315: Furatátmérő: 95 mm, Max. nyomás: 27 bar, max. szorítóerő 27 bar-nál: 17500 daN, külső befogás: 25 – 245 mm, belső szorítás: 90 – 310 mm
• Forgácsszállító: Hajtásteljesítmény: 1,1 kW, Kihordási szélesség: 250 mm, Kihordási magasság: 850 mm, Forgácsszállítás: 300 dm³/h
• Hidraulika: Szivattyú szállítás: 27 l/perc, Max. rendszernyomás: 80 bar, Hajtásteljesítmény: 4,6 kW, Tartálytérfogat: 60 l, Olajhűtő teljesítmény: 0,3 kW
• PUFK-320 maróegység: Kerületi és Hobbing maróegység, Forgótengely A betáplálás AC szervomotorral: 1FT6 084 – 8AF71 – 3EL4, Bolygókerekes hajtómű áttétele: 70:1, Áttételi arány: 3:1, Teljes redukciós arány: 210 :1, max. elforgatási sebesség: 90°/sec, Elfordulási tartomány: ±90°, Előtolás AC főorsós motorral: 1PH7 137 – 2NF22 – 0CJ2, Max. vágófej átmérő: 260 mm, max. vágófej sebesség: 300 min⁻¹
• Hámozó egység (opció): AC főorsós motor táplálása: 1PH7 137 – 2NF22 – 0CC2, Áttétel: 2,4:1, Max. vágófej sebesség: 1800 min⁻¹
• Elülső stabil támaszték: átmérő tartomány (marópofák): 25 – 220 mm, max. szorítóerő 80 bar-on (hatásfok nélkül): 1200 daN, max. szorítónyomás: 80 bar
• Hátsó stabil támasz: átmérő tartomány (marópofák hossza): 25 – 220 mm, max. szorítóerő 80 bar-on (hatásfok nélkül): 1200 daN, max. szorítónyomás: 80 bar
• Farok: Előtolás AC szervomotorral: 1FT6 064 – 6AF71 – 3EK4, Kúptengelyű homlokáttétel: 50:1, Gyorsmenet max: 5000 mm/perc, Tollátmérő: 160 mm, Löket: 200 mm, Nyomás 50 bar-on: 1500 daN, feszültség 50 bar-nál: 1000 daN, max. nyomás: 50 bar
• Munkadarabtartó: Átmérő tartomány: 70 – 220 mm
• Teljes gépspecifikáció: Tápfeszültség: 3 x 380 V ± 10%, Ciklus: 50 Hz ± 2%, Max. bemeneti teljesítmény: 57 kW, Max. teljesítmény: 100 A, Vezérlőfeszültség: 24 V DC, Rendszernyomás (pneumatika): 6 – 10 bar, levegő fogyasztás: 15 – 20 m³/óra, levegőcsatlakozó: ½”, rendszernyomás (hidraulika): 90 bar

A gép előnyei

Minőségi gépi előnyök

• Fokozott pontosság fejlett áttételi arányokkal és golyóscsavaros mechanizmusokkal, hatékony működés nagy gyorsmeneti sebességgel

A gép műszaki előnyei

• Megmunkálható anyagok: középpontok közötti marás: min. Hossz: 585 mm, max. Hossz: 8. 620 mm, átmérő: 25 – 220 mm
• Gépalkatrészek: gépalap: hosszirányú szán vezetőpálya távolsága: 700 mm, hosszanti csúszóvezető pálya hossza: 10 900 mm, tömege: 20 000 kg, hosszanti szán (z-tengely): előtolás ac szervomotorral: 1ft6 086 – 8af71 – 3ek4, kúpáttétel: 10:1, golyóscsavar átmérője: 80 mm, golyóscsavar emelkedése: 20 mm, gyorsmenet max: 5000 mm/min, keresztcsúszda (x-tengely): előtolás ac szervomotorral: 1ft6 086 – 1af71 – 3eh1, kúpáttétel: 6:1, golyóscsavar átmérője: 50 mm, golyóscsavar emelkedése: 10 mm, gyorsmenet max: 5000 mm/perc, keresztszán haladási út maráshoz: 256 mm, eltolószán (y-tengely) : előtolás ac szervomotorral: 1ft6 084 – 1af71 – 3eh1, kúpáttétel: 6:1, golyóscsavar átmérője: 50 mm, golyóscsavar emelkedése: 10 mm, gyorsmenet max: 3000 mm/perc, keresztirányú csúsztatási út marás: 250 mm
• Nagy pontosságú és robusztus konstrukció fejlett szervomotor-vezérléssel, sokoldalú megmunkálási képességekkel több egységgel és stabil támasztékokkal

Extra információ

A gép még áram alatt van
