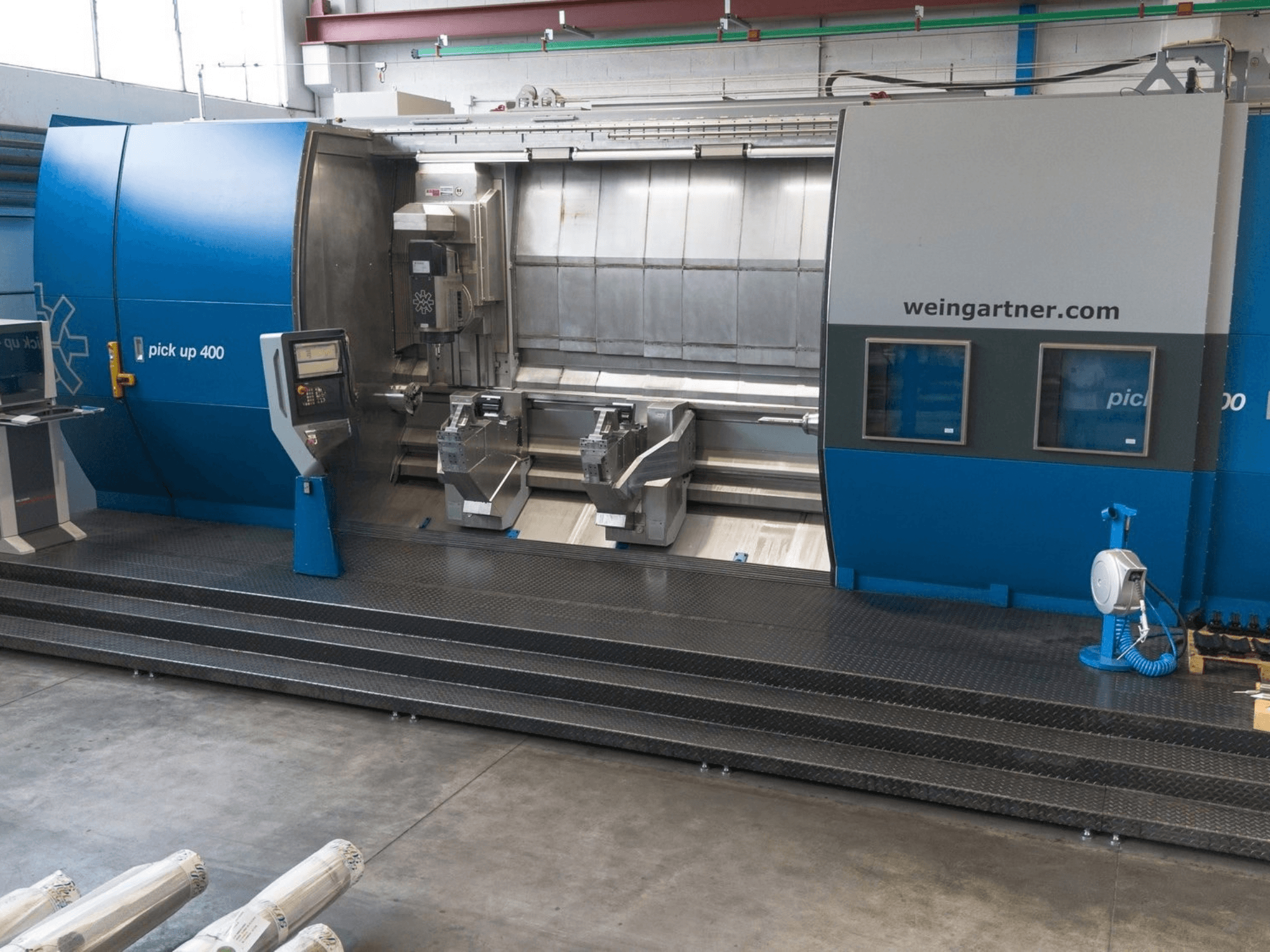

Weingartner - Pick Up 400IT-MIL-WEI-2023-00001

• Vezérlés: Siemens 840D solution line (NCU 720.3), OP19 érintőképernyő + Siemens TP700 érintőpanel

• Egyidejű megmunkálás: 5 tengelyes; B-tengelyes esztergálás

• Munkadarab-kapacitás: max. hossz a központok között 4 000 mm; max. átmérő maráshoz 180 mm; tokmányméret Ø260 mm

• Áramellátás: 3 × 400 V / 50 Hz; főbiztosíték kb. 200 A

Tengelyek

• X: elmozdulás 450 mm; gyorshaladás 20 m/perc

• Y: elmozdulás −80 / +150 mm; gyorselőrehaladás 20 m/perc

• Z: gyorshaladás 25 m/perc

• B: forgástartomány ±45°; max. forgási sebesség 90°/s; szorítónyomaték 5 000 Nm

• C: max. fordulatszám 50 fordulat/perc; max. nyomaték 1 740 Nm (folyamatos) / 2 580 Nm (40% terhelés)

• W (hátsó orsó csúszka): gyorshaladás 15 m/perc

• VZ1 / VZ2 (támaszcsúszkák): gyors 15 m/perc

Esztergáló / maró egység

• Egység: UFE-400; szerszámorsó: MDFK

• Teljesítmény: 45 kW (folyamatos) / 70 kW (40%-os terhelés mellett)

• Maximális orsófordulatszám: 14 000 fordulat/perc; névleges fordulatszám: 1 560 fordulat/perc

• Nyomaték: 275 Nm (folyamatos) / 430 Nm (40%-os terhelés)

• Szerszámcsatlakozó: HSK 100‑T (kompatibilis HSK 100‑A / HSK 100‑T); kiegészítő csatlakozó: Capto C8

• Belső hűtőfolyadék: 80 bar; 20 l/min

Hátsó orsó

• Hidraulikusan működtetett tokmány; átmérő 190 mm; lökethossz 200 mm; Morse-kúpos MK6

A gép felszereltsége / konfigurációja

• Első és hátsó önközpontosító támok; függetlenül CNC-vel pozícionálhatók

• 2 prizmás befogó a csavarmaráshoz

• Támasztópofák tartománya: 15–30 / 30–65 / 65–140 / 140–200 mm

• Hidraulikus SMW KNCS‑N 260 teljesítményes tokmány gyors pofaváltással

• Központi kenőrendszer

• Teljesen zárt gépház hajtott biztonsági ajtókkal; Visiport ellenőrző ablakok

• Hidraulikus és pneumatikus rendszerek

• Hűtőfolyadék- és olajködelszívó előkészítés

• Elektronikus kézi vezérlő a B/C/X/Y/Z tengelyekhez

Szoftver / vezérlő funkciók

• Siemens Safety Integrated; Profibus / Profinet; OPC UA interfész

• 5 tengelyes szimultán megmunkálás; B-tengelyes esztergálás; TRANSMIT / TRACYL

• Hőmérséklet-kompenzáció X/Y

• DNC távdiagnosztika; WMDS diagnosztikai rendszer; távdiagnosztikai képesség

• weinCAD EXTRUDER DESIGNER; WeinEXT – Praxis

Kiegészítő felszerelés

• Zsanéros szalagos forgácsszállító

• KF 200 hűtőfolyadék-szűrőrendszer: 1400 l-es tartály; 40 µm-es szűrés; 80 bar / 46 l/min nyomású nagynyomású szivattyú; 13 bar / 160 l/min nyomású alacsony nyomású szivattyú; automatikus olajszedő

• Olajködelszívó egység: légáramlás kb. 4 000 m³/h

• Munkaplatform lépcsővel és korláttal
