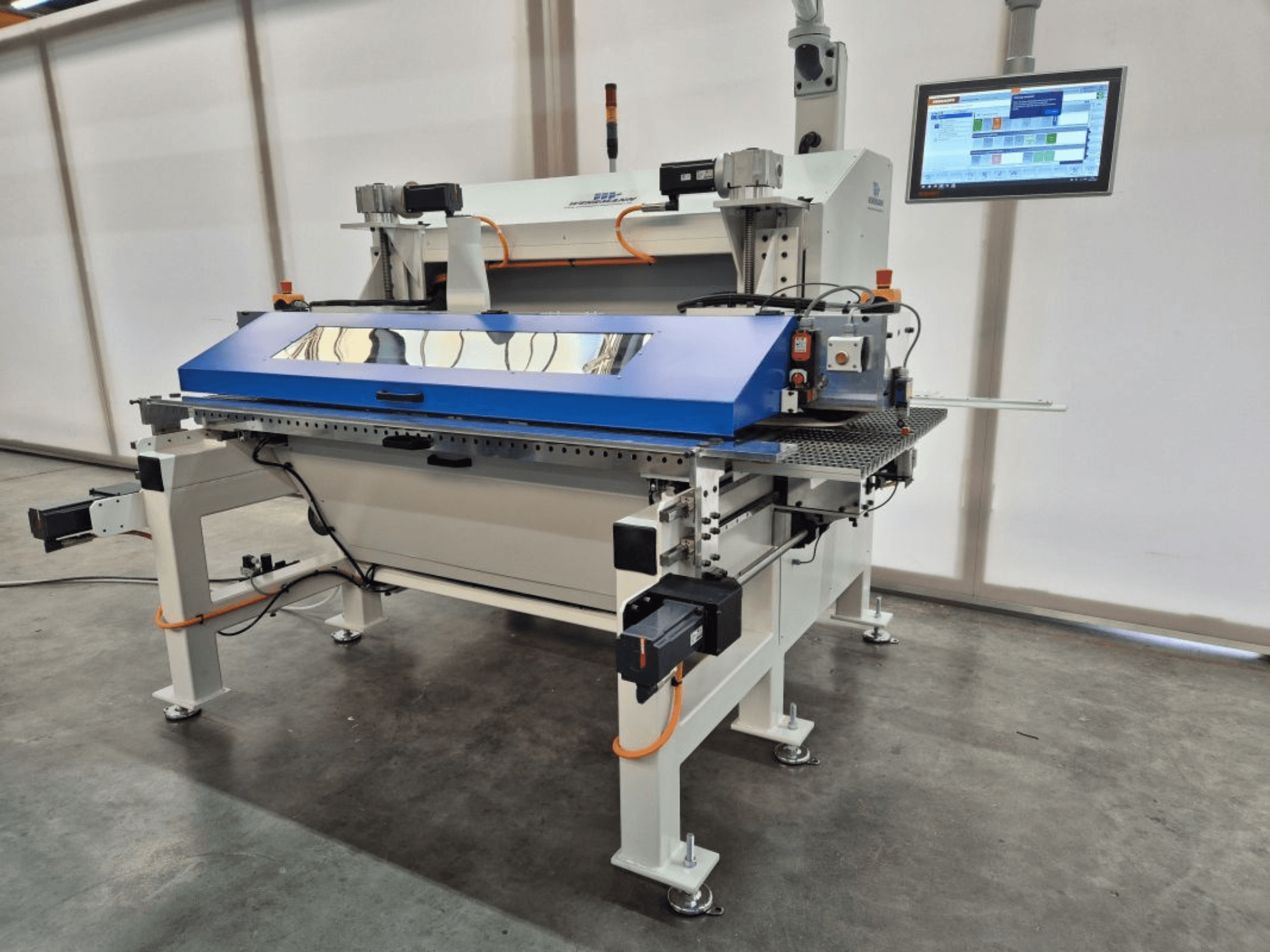

WEHRMANN - WT-50/900DE-SAW-WEH-2025-00001

• Feltétel: .

• Alkalmazás: Laminált (CLP, HLP), papír, fólia, vagy furnérral ellátott fa/fa alapú anyagokból készült téglalap alakú munkadarabok klasszikus vágása.

• Munkadarab/panel kapacitás:

  • Hossz: 140 mm-től

  • Szélesség (kész méret): min. 50+50 mm; max. 450+450 mm (aszimmetrikus vágás lehetséges).

  • Vastagság: 8-40 mm

  • Maximális munkadarab súly: kb. 30 kg

  • Alak: téglalap alakú

• Munkamagasság: 900 mm

• Gépi oldal: A gép oldala: (a haladási irányban jobbra lévő megállóoldalon)

• előtolás/beállítások:

  • előtolási sebesség: 5-40 m/perc, szervovezérlésű

  • Elektronikus magasságállítás: 5-45 mm Beckhoff szervo tengelyen keresztül

  • Jobb oldali teflon ütközővonalzó, szervóvezérlésű

  • Bal oldali adagoló vonalzó pneumatikusan rugózott egységgel, szervo meghajtású

• Szerkezet/szállítás:

  • Stabil hegesztett acélváz

  • Szállítás szíjjal, állítható magasságú felső nyomással

  • Kíméletes szállítószalag kíméletes szállítóbevonattal, alacsony karbantartási igényű

  • 32 mm-es ékszíj felső nyomású, rugós görgőkkel a megbízható vezetés érdekében

• Aggregátumok:

  • Aggregátum 1: frekvenciavezérlésű szúrófűrész

    • Perske motor 4,4 kW, 50 Hz, 400 V, 4500 rpm

    • Szerszámtartó D=35, kulcs

    • Külső + belső menet R/L, szervovezérlésű, tandem, nem forgatható

    • Magasságállítás Beckhoff szervo tengelyen keresztül

    • Oldalirányú beállítás mechanikus digitális kijelzővel

    • Max. fűrészlap Ø 350 mm

    • Áramlásra optimalizált elszívóháztető

    • Szerszámok nélkül

  • Aggregátum 2: Frekvenciavezérelt főfűrész

    • Perske motor 6 kW, 50 Hz, 400 V, 5000 fordulat/perc, ellenforgás

    • Szerszámtartó D=35, fogazott tengely, külső + belső menet R/L

    • Max. fűrészlap Ø 400 mm

    • Kézzel állítható osztott ék

    • Magasságállítás Beckhoff szervo tengelyen keresztül

    • Oldalirányú beállítás mechanikus digitális kijelzővel

    • Áramlásra optimalizált elszívóháztető

    • Szerszámok nélkül

• Vezérlés és HMI (Beckhoff):

  • PC-alapú vezérlés integrált PLC-vel és elektronikus vonalvezérléssel (TwinCAT 3)

  • 15,6"-os multitouch panel integrált billentyűzettel/billentyűzettel/egérrel

  • Egyszerű, komponensorientált programkészítés; szabadon definiálható programnevek; gyakorlatilag korlátlan programmemória

  • Kezelés billentyűzeten/egéren/érintésen keresztül; üzenetrendszer a kezelői/hibajelzésekhez

  • MDE Basic: gyártási idő, beállítási idő, állásidő, hibaidő, egységszámláló, állítható rögzítési időszak

  • Gyors EtherCAT terepbusz; Ethernet RJ45; USB port

  • Szünetmentes tápegység (UPS) a panel PC-hez

  • PLC programozás IEC 61131-3 szerint

  • Tápzár a szomszédos gépekhez/szállítórendszerekhez

• Az alapgép tartozéka:

  • Hangelnyelő/védőkupola biztonsági zárral

  • Csatlakozódarabok külső elszíváshoz (min. 28 m/s légsebesség, 2480 Pa negatív nyomás)

  • Sűrített levegő csatlakozó karbantartó egységgel

  • Integrált vezérlőszekrény hűtőegységgel (10-45 °C környezeti hőmérséklet)

  • CE szerinti biztonsági és védelmi intézkedések; CE-jelölés

• Közművek és műszaki adatok:

  • Üzemi nyomás: 6 bar

  • Tápellátás: 3/N/PE, 400/230 V, 50 Hz, ±5% (ECD védőkör nem alkalmazható)

• Nyelv:

  • Gépi címkézés: Német

  • Használati utasítás: Német

  • Pótalkatrészjegyzék: Német

• Festés:

  • Alap/burkolat: RAL 9002

  • Aggregátumok: Porszürke RAL 7037

  • Védőburkolatok: Kék RAL 5017

  • Vezérlőpanel: Világosszürke RAL 7035

• Delivery time: Megrendeléstől számítva kb. 4 hónap múlva

Kiegészítő felszerelés

• Külső porelszívó rendszer (nem tartozék; a gépet csatlakozó darabokkal szállítják; 28 m/s légsebesség és 2480 Pa negatív nyomás szükséges)

• Opcionális: Előkészítés vonalkód- vagy RFID-olvasóhoz, meghatározott fájlkönyvtárral.

• Opcionális Ipar 4.0 interfészek: MQTT, UMATI, OPC UA, RFID
