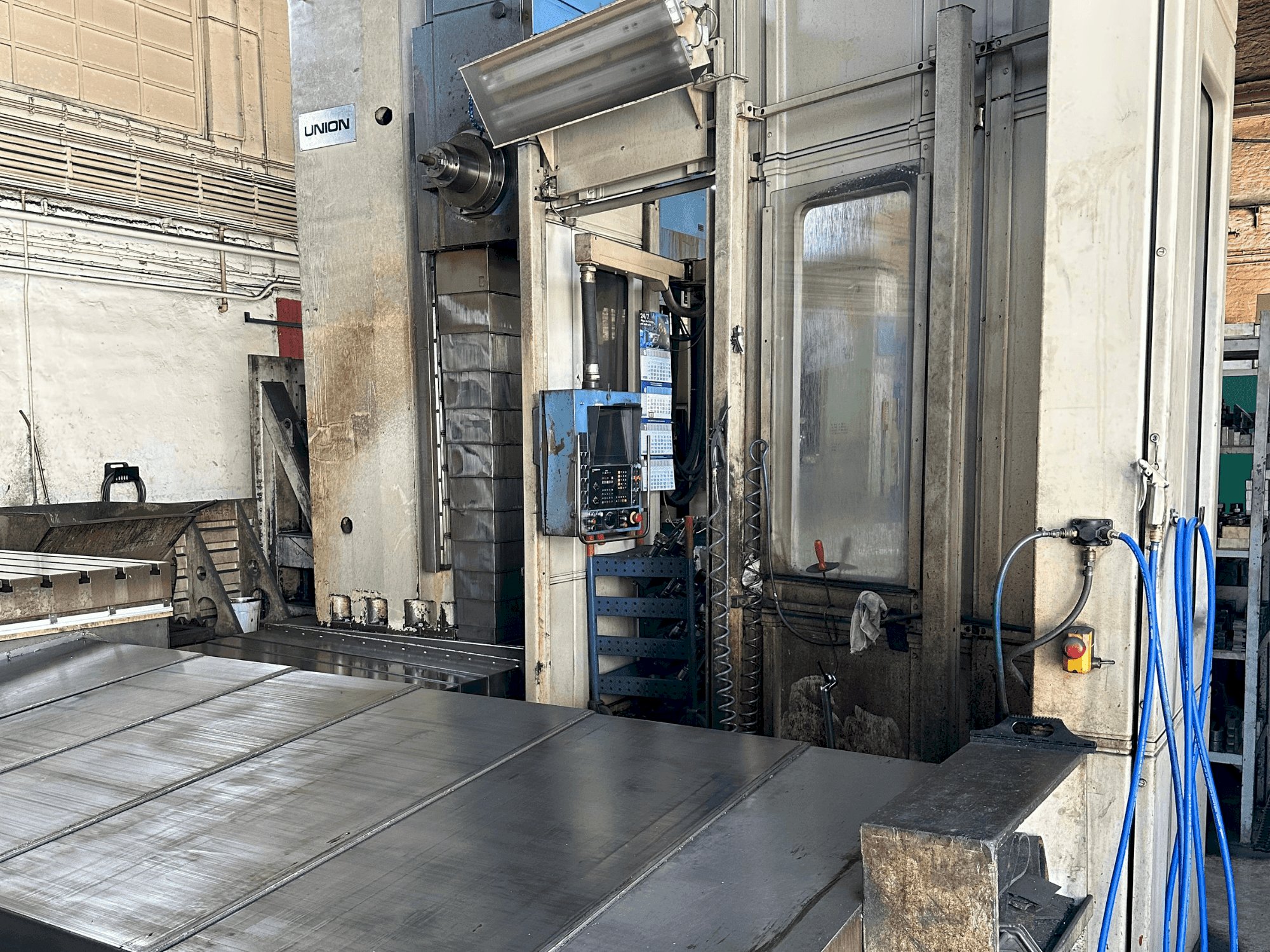

UNION - BFK 150/2DE-MIL-UNI-1991-00001

Extra információ

Mozgási utak: Az orsófej függőleges mozgása (Y-tengely): 1600 mm (2000). Az állvány hosszirányú mozgása (Z-tengely): 1000 mm (1600). Fúróorsó mozgása (W-tengely): 700 mm. Előtolási sebességek: Folyamatos előtolás Y és Z tengelyeken: 1 - 7099 mm/perc. Orsó: Szerszámbefogó erő: 25000 N. Maximális fúrási átmérő: 500 mm. Elektromos rendszer: Hálózati feszültség: 380 VAC ± 10% (más feszültségek is lehetségesek). Frekvencia: 50 Hz ± 2%. Csatlakozási teljesítmény: BFK-méret 130: 80 kW. BFK-méret 150: 100 kW. Elsődleges biztosíték: 200 A (380 VAC esetén). Hidraulikus rendszer: Tartalmazza a teljes nyomásáramlás előállítását, kezelését és elosztását. Külön hidraulikus egységben található, tárolóállomással. Szorítófelület: 1250 x 1600 mm, 1600 x 2000 mm. Max. szorítóerő: Egyenletes teherelosztás: 8000 kg, illetve 12500 kg. Egyenetlen teherelosztás (az asztalfelület felén): 4000 kg, illetve 6000 kg. Max. tehetetlenségi nyomaték: 3000 kg/m² és 7000 kg/m². Max. terhelőnyomaték: 19000 N és 35000 N reteszelt szorítóasztal esetén. Előtolás és gyorsmenet: Folyamatos előtolás (X-tengely): 1–7099 mm/perc. Gyorsmenet (X-tengely): 7100 mm/perc. Interpoláció: Lineáris és kör alakú. 3D interpoláció. Spirális interpoláció. Henger interpoláció. Programozás: Beviteli pontosság: 0,001 mm lineáris tengelyeknél és 0,001° forgótengelyeknél. Központi programmemória: 3100 NC mondat. További jellemzők: Szerszámkorrekció 99 párhoz (hossz és sugár). 8 megmunkálási ciklus és 200 szabad alprogram. Programszimuláció és I/O a megmunkálással párhuzamosan. Kiterjedt diagnosztikai rendszer szervizhez és hibaelhárításhoz.
