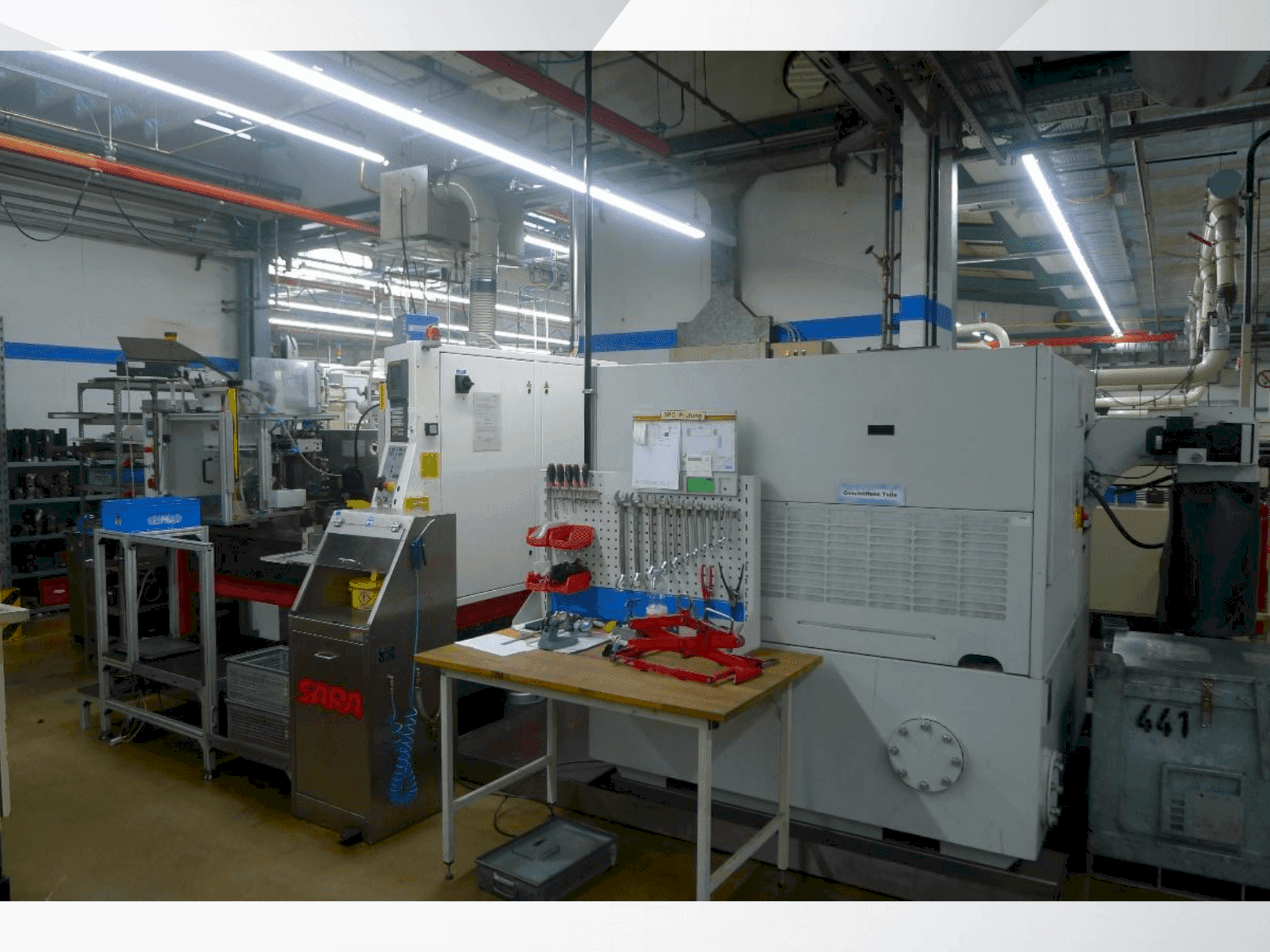

TSCHUDIN - ecoLine 400DE-GRI-TSC-2013-00001

További berendezések

• - Kraft & Bauer tűzoltó rendszer, FB703S-UV3-TFM70°/KLA 6-S-MV típus / Knoll mikroszűrő, Micro Pur 240 F típus / Streuli átemelő állomás, SHSRT300-TL142/180 típus

További információ

A gép előnyei

• A gép műszaki előnyei:
  • - Átmenő köszörülési munkaterület: 1,5 – 100 mm munkadarab átmérő / süllyesztő köszörülési munkaterület: 1,5 – 100 mm munkadarab átmérő / maximális köszörülési hossz: 250 mm
  • - Max. Külső átmérő: 400 mm / belső átmérő: 203,2 mm / max. Szélesség: 250 mm / kerületi sebesség: 50 m/s / hajtásteljesítmény: 11 kw (kiegyensúlyozó berendezéssel)
  • - Max. Külső átmérő: 225 mm / belső átmérő: 127 mm / max. Szélesség: 250 mm / sebességtartomány: 0-265 ford/perc / max. Dőlésszög: +5/+5° / hajtásteljesítmény: 3,7 kw

Extra információ

• - Szerszámok köszörülési folyamathoz Szerszámkészlet Alkatrészek 19085 és 19575 Átmenő köszörülés Köszörülési elrendezés és szerszámkialakítás ábrázolása Szerszámkialakítás Köszörülési elrendezés és szerszámkialakítás ábrázolása Munkadarab-tartó Munkadarab-tartó, beleértve rajz) Korund köszörűkorong Szabályozó tárcsa SS peremes © 203,2 mm fedéllel Használt, 50% kedvezmény Köszörűkorong rögzítőperem @ 203,2 mm fedéllel RS peremes © 127 mm fedéllel Használt, 50% kedvezmény Szabályozókorong rögzítőperem © 127 mm fedéllel Szerszámkészlet Hajtótengely 13819 Merülő köszörülés A szerszámok köszörülési elrendezésének és kialakításának illusztrációja Szerszámkialakítás A szerszámok köszörülési elrendezésének és kialakításának illusztrációja Munkadarab-tartó Munkadarab-tartó (rajzzal együtt) 3 korund köszörűkorong 3 szabályozókorong 4 közbenső gyűrű 1 lehúzó gyémánt a köszörűkoronghoz 1 lehúzó gyémánt a szabályozókoronghoz Hűtő- és szűrőrendszer KM Streull átemelő állomás SHSRT300 típusú Streuli hűtőfolyadék-átemelő állomás SHSRT300 típusú: Űrtartalom 300 liter, hűtőfolyadék-szivattyúval 1,1 kW, teljesítmény 150 |/perc, 10 méter szállítási magasság. Egy második, frissvizes tartály van integrálva a rendszerbe a lineáris motorok és a köszörűorsó hűtésére (szivattyú 0,24 kW, teljesítmény 50 perc, / szállítási magasság max. 5 m). A két tartály között hőcsere van. Mobil változat 4 forgókerékkel. Az átemelő állomás a gép alatt található. Az ár tartalmazza a csatlakozófelületet és a vezérlést a gépvezérlő rendszeren keresztül, szürke RAL 7036 színben. Automatizálás Szállítószalag kirakodása RS alatt Szállítószalag a szabályozótárcsa alatti kirakodáshoz: A köszörülési folyamaton áthaladó alkatrészeket előre szállítja a gépből. A hajtómotor sebességszabályozóval rendelkezik a szalagsebesség fokozatmentes beállításához. A be- és kikapcsolás CNC vezérléssel történik. A szalag a tartóblokkhoz van rögzítve. A szalag alatti csepptálca összegyűjti és újrahasznosítja a maradék hűtőfolyadékot. A hossza 1200 mm, szélessége 50 mm. A munkadarabok maximális lehetséges átmérője 40 mm. Ferde csúszda munkadarab-tartállyal Az alkatrészek finoman legurulnak a hűtőfolyadékkal eltöltött gyűjtőmedencébe. Belül egy perforált fémkosár található, amellyel a kész munkadarabokat ki lehet venni a gyűjtőedényből. Arbeitsbereich Durchgangsschleifen Werkslück-Durchmesser bis 50 mm Arbeitsbereich Einstechschleifen Werkstück-Durchmesser bis 100 mm Grösste Schleiflänge bis 270 mm Schlelfscheibe Aussendurchmesser 0 mm Inn Breite max (Form Typ 1) 250 mm Breite max. (Form Typ 7) 275 mm Umfangsgeschwindigkeit stufenlos, V-konstant (max, 2'390 U/min) 50 m/s Antriebsleistung (Opció: Spindel 29 kW schemesser 1 kW Regeneration © 250 mm Innendurchmesser ซี 127 mm Breite max. (1. forma típus) 250 mm Breite max. (7-es típus) 275 mm Drehzahlberelch stufenlos, V-konstant 5 - 1'000 L/min. Neigungswinkel max. +5*1-5° Antriebsleistung 3,7 KW Positionierungsgenauigkeit (all 3 Achsen U /X /W) 0,1 um Aufiosung der Glasmassstabe 0,05 um Elektrische Ausrüstung Eingangsspannung (+/- 10%) 3 x 400 V 6 400 8 V Hz / oder nach Kundenwunsch Steuerspannung DC 24V Anschlussleistung ab 25 kVA Zulässige Umgebungstemperatur +15/ +40€ Lärmentwicklung 68 dBA Druckluftzufuhr (Sperrluft) DIN-ISO 8573-1 (wenn < 6 bar és mit Wasserdampf gesattigter Druckluft muss ein zusätzlicher Lufttrockner vorgeschaltet werden). Luftverbrauch 20 - 30 l/min. Gewicht 5 500 kg Maschinenbett, Schleif- und Regelspindelschlitten aus massivem Naturgranit *SCHNEEBERGER Monoraif. Führungen für die 3 Achsen U/X./ W Achsantriebe mit FANUCtimearmotoren Positionierung mit Absolut-Glas-Massstäben (Heidenhain), Auflösung 50 nm, mit Sperrluft geschützt. Schleifspindel mit integriertem Antrieb (Motorspindel), wassergekühlt Regelspindel mit Direktantrieb (FANUC Motor), +/- 4 mm-es axiális verchiebbar Abricht-Diamanthalter für Schleif- und Regelscheibe am Euflagebock montiert Werkstüccenterstückauflagewellezu Auflagenhöhe Vollständige aufklappbare Sicherheitsverschalung zur Abdeckung des Schleifbereiches mit Gasdruckdämpfer und Sicherheitsschalter (szabadalmak: CH 691957), Uber der Schleifspalte feststehende Kühlmitteldüse (69-NCnte feststehende Kühlmitteldüse) "FANUC 21i MB" az SPS Maschinensoftware integrálásával vielfältigen Funktionen wie: V-konstant für Schielfschelbe und Regelschelbe Schleifzyklen für Einstech- und Durchgangsschleilen Masskompensationen für Schleif- und Regelscheibe Benennung der Auflagenhöhe und des Diamanten derwüflagenhöhe und des Diamanten derw A
