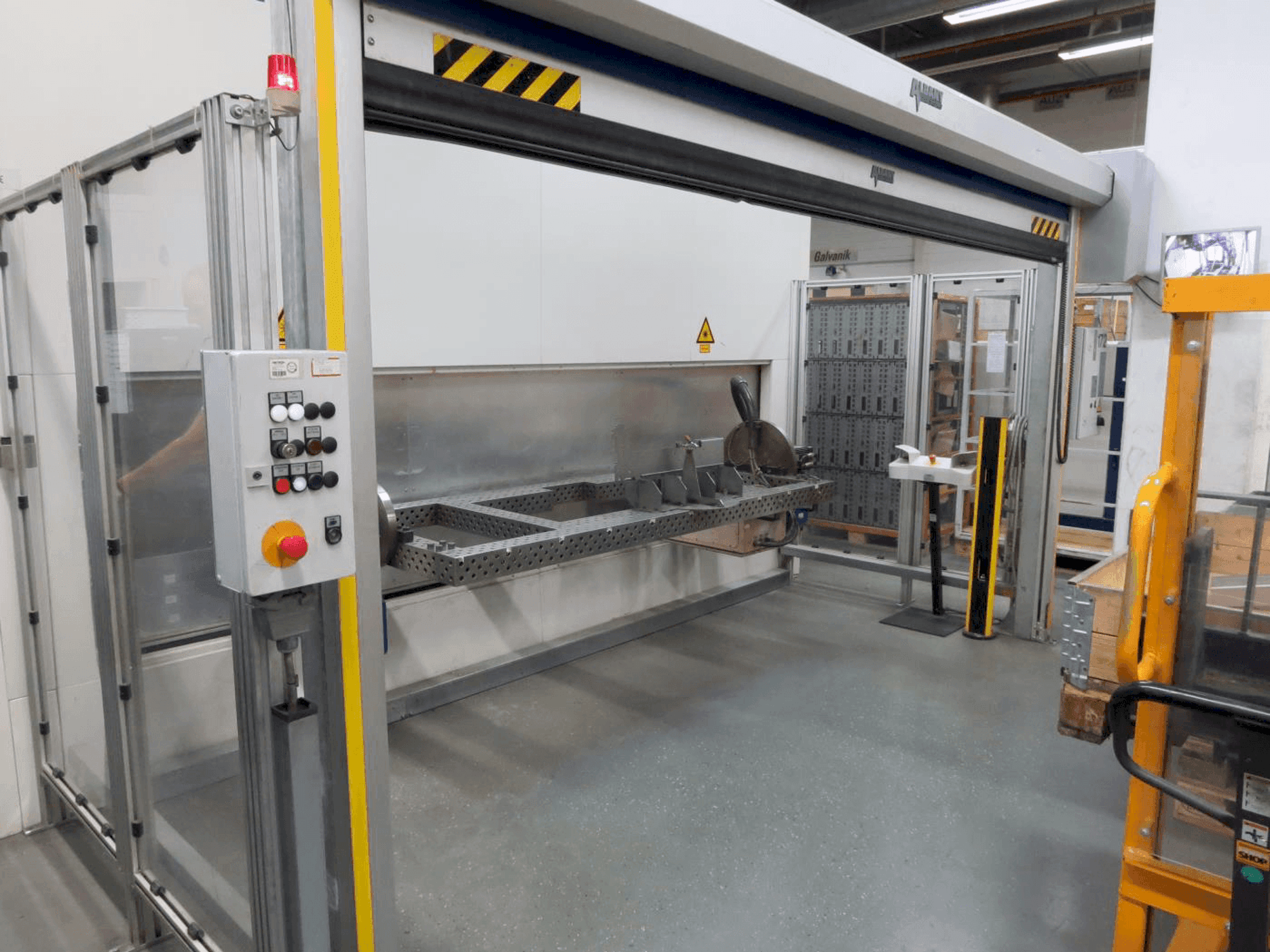

TRUMPF - TruLaser Robot 5020DE-LAS-TRU-2007-00002

Kiegészítő felszerelés

• A szorítóasztal méretei (X x Y) 2400x1000mm.

A gép előnyei

Minőségi gépi előnyök

• Lézeres fényálló védőkabin tetővel, ccd kamerával, fekete-fehér monitorral, állítható szálkereszttel, kamera tápkábellel, 30 m hosszú, és bnc videó kábellel, 10 m hosszú.
• F = 200 mm gyújtótávolságú lencse, védőüveg kazetta a védőüveg egyszerű cseréjéhez
• Nyalábvezetés és -formálás, optikai védelem laval crossjet által, hattengelyes ipari robotmechanika csuklós kinematikával
• Feldolgozó optika beo 7000210p lézerhegesztéshez, a megadott hasznos teherhez és 30 kg-os tehetetlenségi nyomatékhoz tervezve
• Főidőben az alkatrészek párhuzamos be- és kirakodása, a robotcella tervezése felfüggesztett robottal.
• Maximum 4 lézerfénykábellel bővíthető, 0°-os kollimáció defókusszal és kamerás megfigyeléssel.
• Pilot lézer plazma érzékelő tartóval, a pilot lézer vezérlése lézeres működtetéssel
• Winlas lézeres programozó szoftver. Tárolási lehetőség 99 lézerprogram számára.
• Kimeneti teljesítmény: 3000 watt a munkadarabon, összesen 4000 watt 1000 watt szabályozási tartalékkal
• Optikai beállítás 1 db lézerfénykábelhez gyorskapcsolóval (50 ms kapcsolási idő), az optika beállítása lehetséges

A gép műszaki előnyei

• Lézeres eszköz, sugárvezetés és alakítás trumpf nd:yag laser hl 3006 d, lézer fénykábel llk-b 06, hossza 40 m
• 2 nc forgótengely, mindegyik ellencsapággyal és 2000 mm szabad befogási szélességgel
• 1 fő forgótengely az alkatrészek be- és kifordításához, handte sf - l4000 típus
• A kanyarodási terület védelme redőnnyel a kabin szélességében
• Védőüveg, médiaellátó lemezelszívó rendszer, robotkompatibilis
• Fénymentes beépítés a védőkabinba, szoftver
• Alkatrész-pozícionáló: duplán forgó pozicionáló dwpv 500ms két komponens rögzítőeszköz rögzítéséhez
• Kuka kr 30/ ha (nagy pontosságú) robot kr c2 vezérlővel, bnc videó kábellel, 10 m hosszú
• Szálátmérő 600 mm, levegőmennyiség 4000 m3/h, integrált, automata oltórendszer
• Alapterületigény, beleértve forgó pozicionáló: (lxw): 4800mm x 4300mm

Extra információ

A gépen nincs huzaladagoló // A gép még mindig áram alatt van
