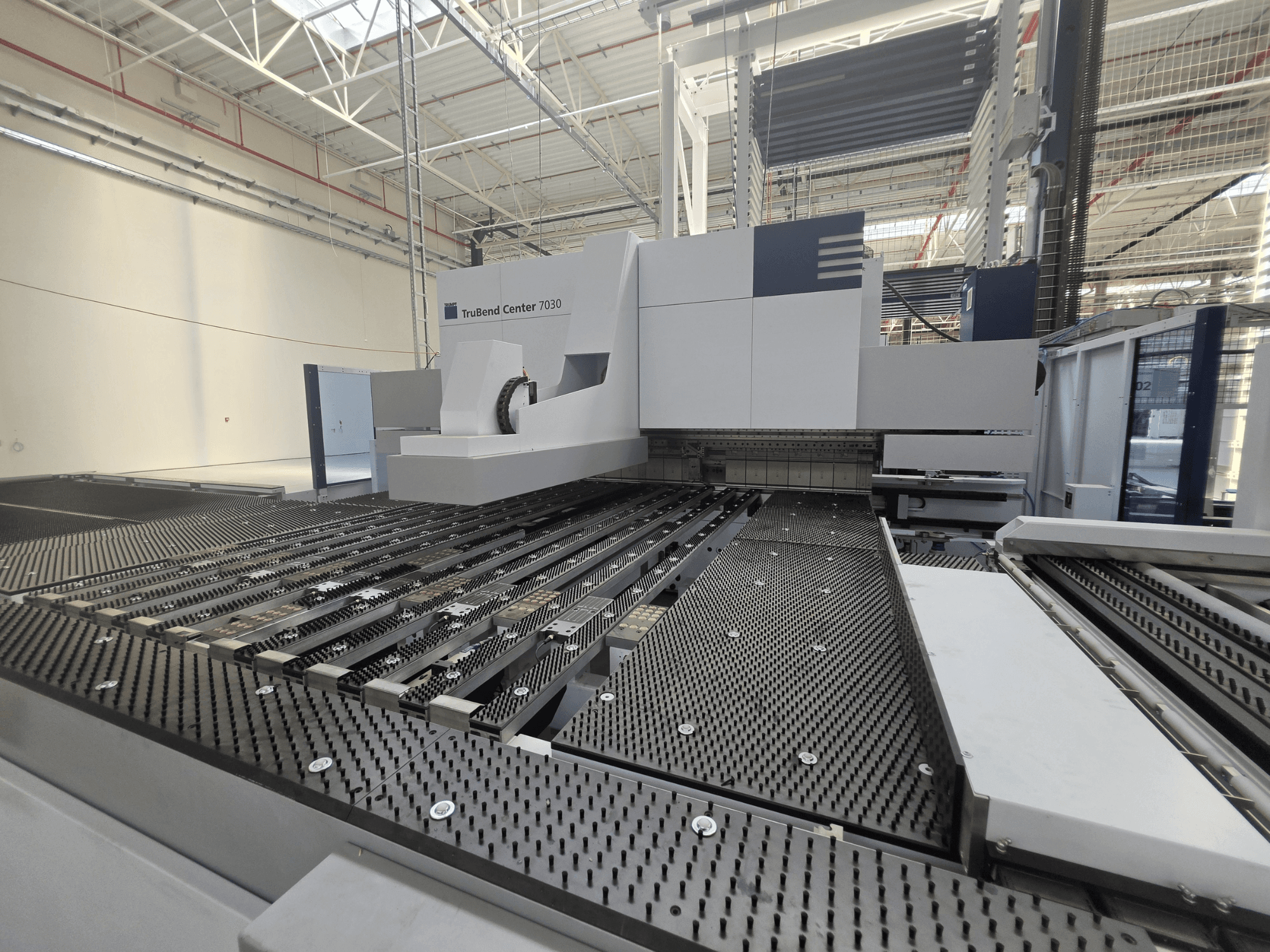

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2022-00002

• Kapacitások

  • Maximális hajlítási élhossz: 3 123 mm

  • Minimális hajlítási élhossz: 200 mm

  • Minimális hajlítási szélesség standard tartóval: 145 mm

  • Minimális hajlítási szélesség ENW szerszámokkal: 40 mm

  • Maximális dobozmagasság: 220 mm

  • Tartó szorítóereje: 101 t

  • Anyagvastagság: min. 0,4 mm; max. szerkezeti acél 3,0 mm; max. rozsdamentes acél 2,2 mm; max. alumínium 4,0 mm

• A gép felépítése: Hegesztett acélváz; hajlítórendszer: Ékhajtás; domborítás: Beépített, a gép vezérlőjén keresztül állítható

• Manipuláció és pozicionálás

  • 2 tengelyes alkatrészmanipulátor tapadókorongokkal (X irányú elmozdulás 2 653 mm; lökethossz 100 mm; 12 tapadómodul)

  • 5 tengelyes hátsó ütköző; forgó manipulátor; elülső ütköző; betöltőfogók

  • Automatikus alkatrész-pozicionálás és -forgatás

• Sebességek

  • Y-tengely gyorselőrehaladás: 250 mm/s

  • Első ütköző sebessége: 3 000 mm/s

  • Alkatrész-manipulátor sebessége: 3 000 mm/s

  • Forgó manipulátor sebessége: akár 3 fordulat/s

  • ToolMaster hajlítási sebesség: 2 400 mm/s

• Pozicionálási pontosság

  • Y-tengely: 0,10 mm; X-tengely: 0,05 mm; R-tengely: 0,05 mm

• CNC-vezérlés

  • 21,5 hüvelykes érintőképernyő; operációs rendszer: Windows 7 Ultimate 64 bites

  • Billentyűzet és egér; USB; RJ45 hálózat; Ethernet 10/100 Mbit/s

  • Internetes távszerviz / távdiagnosztika

• Hajlítási szögmérés

  • Optikai hajlítási szög-támogatás; beépített kamera; a programozott és a tényleges szög grafikus összehasonlítása

  • A szögméréshez szükséges minimális alkatrészoldali hossz: 10 mm

• Biztonsági felszerelés

  • CE tanúsítás; forgó biztonsági ajtók; biztonsági fénykapuk; munkaterület-hozzáférés védelme

  • Lábkapcsoló engedélyező funkcióval; vészleállítás

• Elektromos adatok: 80 kVA

Kiegészítő felszerelés

• Automatikus be- és kirakó rendszer raktári interfésszel

  • Automatikus nyersdarab-elválasztás/adagolás/átvitel; automatikus késztermék-kirakás

  • Szállítószalag a késztermékekhez; maximális nyersdarab-méret: 3 048 x 1 500 mm

  • Tároló interfész a csomagban

  • Betöltő kocsi: nem tartozék; sínek: nem tartozék

• Szerszámok és szerszámrendszerek

  • ToolMaster Bend: automatikus rögzítőszerszám-pozicionálás és beállítás; standard, Pick&Place és ívelt tartók automatikus pozicionálása

  • A szettben található szerszámok: 16 standard rögzítő szerszám (egyenként 160 mm); 6 Pick&Place rögzítő szerszám; Pick&Place szegmensek 10/15/20/40 mm; sarokrögzítő szerszám (199 mm); OBW90 és UBW90 hajlító szerszámok

  • ENW berendezés: ENW funkció a rögzítőszerszámok döntéséhez; ENW110-40 szerszám (hossz 3123 mm; mélység 40 mm); minimális hajlítási szélesség ENW szerszámokkal 40 mm

• További alkatrészkezelő modulok

  • 12 háromfelületű vákuummodul (felső/alsó/elülső szívó)

  • 6 mágneses modul; 4 kétoldalas mágneses modul

  • A vákuum- és mágneses modulok együtt is használhatók

• Szoftver és adatgyűjtés

  • TecZone Fold úszólicenc: automatikus programozás 2D/3D adatokból, automatikus hajlítási program generálás, 3D szimuláció, ütközésellenőrzés, kézi módosítás

  • Vezeték nélküli 2D-kódolvasó Bluetooth-kapcsolattal: vonalkód- és DataMatrix-olvasás; automatikus gyártási program betöltés
