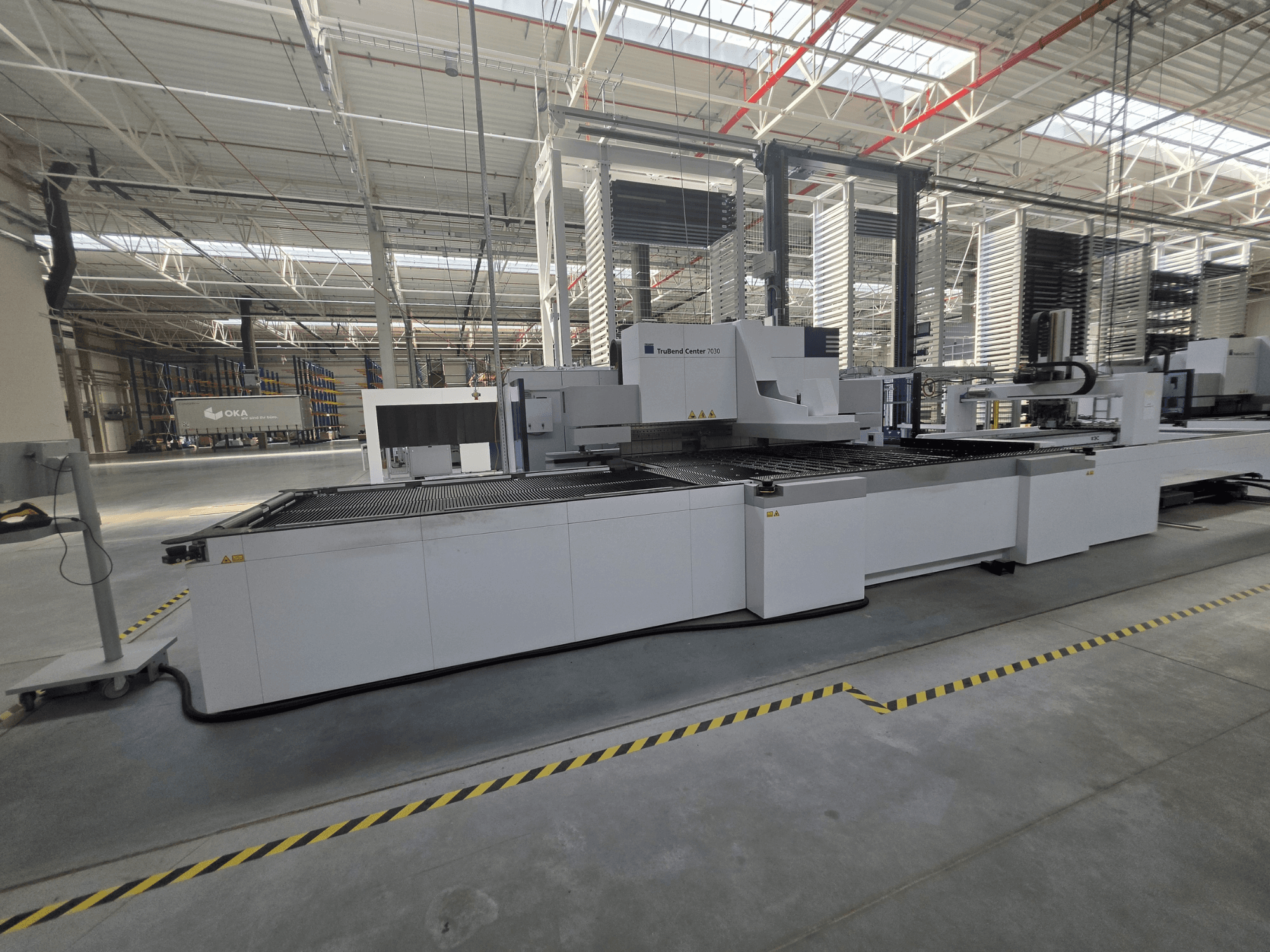

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2023-00001

• Felépítés: Hegesztett acélváz; Hajlítórendszer: Ékmeghajtás; Domborítás: Beépített, vezérlőn keresztül állítható

• Teljesítmények

  • Maximális hajlítási élhossz: 3 123 mm

  • Minimális hajlítási élhossz: 200 mm

  • Minimális hajlítási szélesség standard tartóval: 145 mm

  • Minimális hajlítási szélesség ENW szerszámokkal: 40 mm

  • Maximális dobozmagasság: 220 mm

  • Tartó szorítóerő: 101 t

  • Anyagvastagság: min. 0,4 mm; max. szerkezeti acél 3,0 mm; max. rozsdamentes acél 2,2 mm; max. alumínium 4,0 mm

• Manipuláció és pozicionálás (beépített)

  • 2 tengelyes alkatrész-manipulátor 12 szívómodullal; X irányú elmozdulás 2 653 mm; lökethossz 100 mm

  • 5 tengelyes hátsó ütköző; Forgó manipulátor; Első ütköző; Betöltő fogók

  • Automatikus alkatrész pozicionálás és forgatás

• Sebességek

  • Y-tengely gyorselőrehaladás: 250 mm/s

  • Első ütköző: 3 000 mm/s

  • Alkatrész-manipulátor: 3 000 mm/s

  • Forgó manipulátor: akár 3 fordulat/s

  • ToolMaster Bend: 2 400 mm/s

• Pozicionálási pontosság

  • Y: 0,10 mm; X: 0,05 mm; R: 0,05 mm

• CNC vezérlés

  • 21,5 hüvelykes érintőképernyő; Windows 7 Ultimate 64 bites; billentyűzet és egér

  • USB; RJ45; Ethernet 10/100 Mbit/s; internetes távszerviz/távdiagnosztika

• Programozó szoftver

  • TecZone Fold úszó licenc

  • Automatikus programozás 2D/3D-ből, automatikus hajlítási program generálás

  • 3D hajlítási szimuláció; ütközésellenőrzés; kézi programmódosítás

• ToolMaster Bend (automatikus szerszámkezelés)

  • Automatikus szorítószerszám-pozicionálás és beállítás programonként

  • Szabványos, Pick&Place és ívelt tartók automatikus pozicionálása

• A csomagban szereplő szerszámok

  • 16 darab standard rögzítő szerszám (egyenként 160 mm)

  • 6 db Pick&Place rögzítő szerszám; szegmensek: 10/15/20/40 mm

  • Sarokrögzítő szerszám, hossza 199 mm

  • OBW90 és UBW90 hajlítószerszámok

• ENW berendezés

  • ENW funkció a rögzítőszerszámok döntéséhez

  • ENW110-40 szerszám, hossza 3123 mm, mélysége 40 mm

  • Minimális hajlítási szélesség ENW használatával: 40 mm

• Hajlítási szögmérés

  • Optikai hajlítási szög-támogatás beépített kamerával

  • A programozott és a tényleges szög grafikus összehasonlítása

  • A szögméréshez szükséges minimális alkatrészoldali hossz: 10 mm

• Biztonság

  • CE-tanúsítás; forgó biztonsági ajtók; biztonsági fénykorlátok

  • A munkaterülethez való hozzáférés védelme; engedélyező lábkapcsoló; vészleállító gomb

• Áramellátás: 80 kVA

Kiegészítő felszerelés

• Automatikus be- és kirakó rendszer raktározási interfésszel

  • Automatikus nyersdarab-elválasztás és adagolás; átvitel a hajlítóközpontba

  • Automatikus késztermék-kirakás szalagszállítóval

  • Maximális nyersdarab-méret: 3 048 x 1 500 mm

  • Tároló interfész tartozék

  • Betöltő kocsi: nem tartozék

  • Sínkészlet: nem tartozék

• További alkatrészkezelő modulok

  • 12 háromfelületű vákuummodul (felső/alsó/elülső szívás)

  • 6 mágneses modul és 4 kétoldalas mágneses modul

  • A vákuum- és mágneses modulok együtt is használhatók

• Azonosító és csatlakozási kiegészítők

  • Vezeték nélküli 2D-kódolvasó Bluetooth-kapcsolattal

  • Vonalkód és DataMatrix kód olvasása

  • Automatikus gyártási program betöltés
