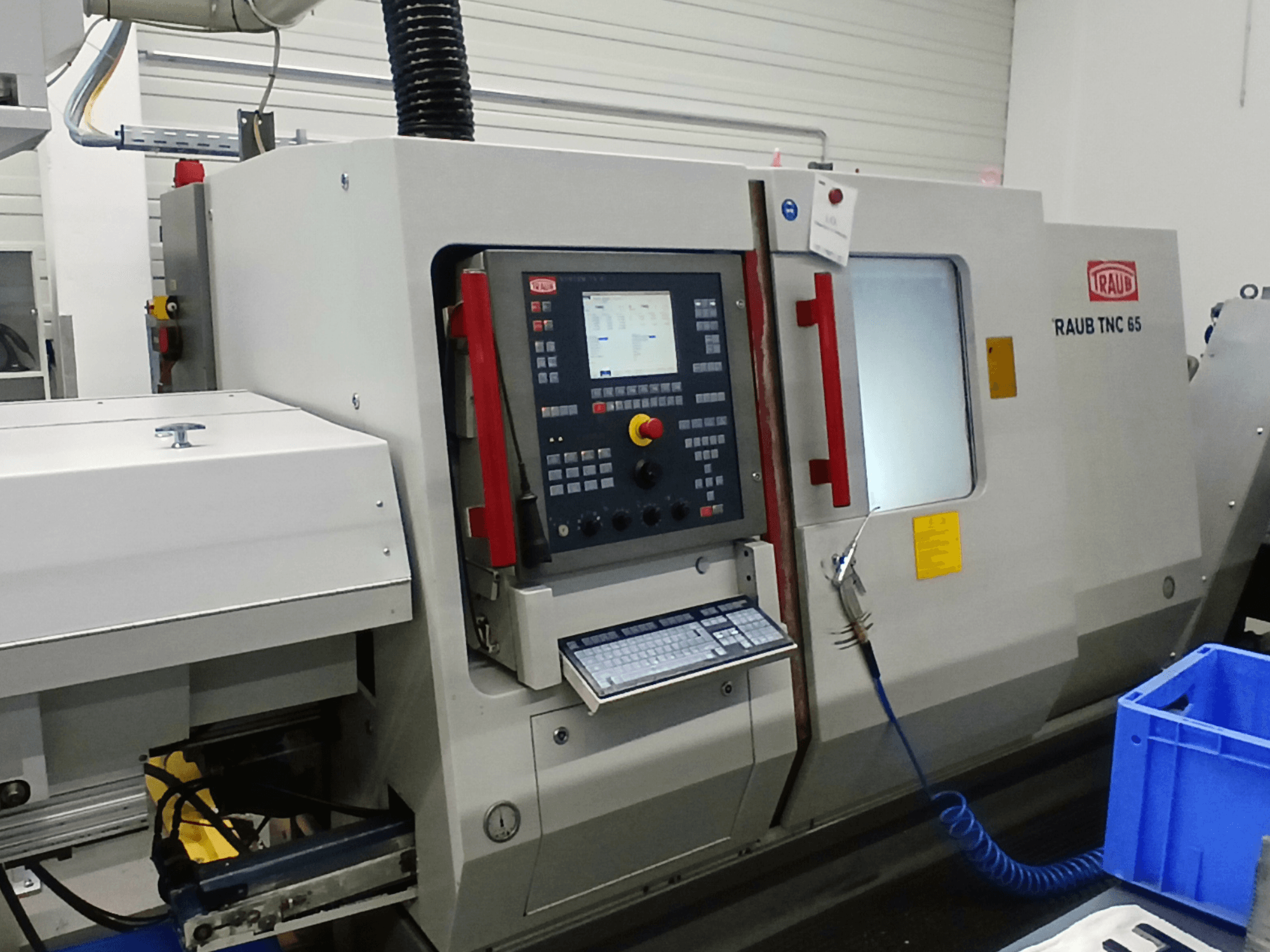

TRAUB - TNC 65 DGYDE-TUR-TRA-2009-00002

- Vezérlőrendszer: TX8i 64 bites RISC nagy teljesítményű processzorral és további PLC nagy teljesítményű processzorral, integrált PC-vel.
- TX8i vezérlés TFT színes lapos képernyővel és elektronikus kézikerékkel
- Többtartományú transzformátor 460V / 400V / 380V / 220V / 200V, 50 Hz-hez
- A gép üzemi feszültsége: 400V 50 Hz
- Tartozékok üzemi feszültsége: 230V 50 Hz
- Vezérlőfeszültség: 24V DC
- Fémek és műanyagok megmunkálására tervezve, meghatározott vágóéllel
- Maximális esztergálási hossz: 450 mm
- Főorsó furata: 65 mm
- Orsó átmenő furata: 65 mm
- Maximális befogási átmérő a fogókulcsrendszertől függően: 60 mm
- Első csapágy átmérője: 66 mm
- Szabványos fogócsapágy: DIN 6343
- Maximális befogási átmérő: 65 mm
- Főorsó nyomatéka: 230 Nm
- C-tengelyű főorsó numerikusan vezérelt
- X-tengelyes gyorsjárati/előtolási sebesség: 7,5 m/perc
- X-tengelyes előtolási erő 100%-os munkaszünet mellett: 5000 N
- X-tengely golyóscsavar: 32×5 mm
- Z-tengelyes gyorsmozgás/előtolás sebessége: 10 m/perc
- Z-tengely előtolóerő 100%-os munkaciklusnál: 8000 N
- Z-tengely golyóscsavar: 32×10 mm
- Y-tengelyes gyorsjárati/előtolási sebesség: 3 m/perc
- Y-tengely elmozdulás: ±35 mm
- Y-tengelyes előtolóerő 100%-os üzemciklusnál: 8000 N
- Y-tengely golyóscsavar: 25×5 mm
- Szerszámállomások: 10 (14 opcionális)
- Szerszámtartó méret: 1,5 mm: Ø30×55 mm
- Alternatív szerszámtartó méret: Ø25×48 mm
- Szerszámszár mérete: 20×20 mm
- Alternatív szerszámszár méret: 16×16 mm
- Ellenorsó maximális fordulatszáma: 4000 rpm
- Ellenorsó maximális befogási átmérője: 65 mm
- Ellenorsó teljesítménye: 11 kW
- Ellenorsó állandó teljesítménytartománya: 1:8
- Ellenorsó nyomatéka: 210 Nm
- Ellenorsó gyorsjárati/előtolási sebessége: 10 m/perc
- Ellenorsó mozgása: 520 mm
- Ellenorsó előtolóerő 100%-os munkaciklus mellett: 6000 N
- Ellenorsó golyóscsavar: 32×20 mm
- Ellenorsó C-tengely fordulatszám-szinkron vezérléssel
- Szerszámhajtás torony 1: 3,1 kW, 4000 fordulat/perc
- Szerszámhajtó torony 2: 3,1 kW, 4000 rpm
- Szerszámfelügyelet TX8i kopás- és törésellenőrzéssel a tengelymotor-felügyeleten keresztül
- Menetvágás kompenzáló tokmány nélkül
- TRAUB Polyform szoftver a C-tengellyel történő marásprogramozáshoz (elülső, hosszanti, hengeres felület)
- Ethernet hálózati csatlakozás előkészítése RJ45 interfésszel
- Z/V-tengelyes ellenorsó szoftver meghatározott végállással (homlokátvitel)
- Hidraulikus rendszernyomás: 70 bar
- Hidraulikatartály térfogata: 70 l
- Hűtőszivattyú nyomása: 12 bar
- Hűtőfolyadék-tartály kapacitása forgácsszállítóval: 435 l
- Elektromos csatlakoztatott terhelés: 39 kW
- A gép súlya ellenorsóval és elektromos szekrénnyel: 5200 kg
- Zajszint: 73 dB(A)
- Megengedett környezeti hőmérséklet: 5-40 °C
- Maximális relatív páratartalom 40 °C-on: 50 %
- Munkaterület toronyszelvény: 450 mm
- Munkaterület az ellenorsóig: 520 mm
- Teljes munkaterület: 728 mm
- F minimális távolság az ellenorsó kontúrjától: 127 mm

- A gép Y-tengellyel rendelkezik az 1-es revolveren, de a 2-es revolveren nem.

Kiegészítő berendezések

- Munkadarab-kiürítő berendezés megfogóval a 2. forgótoronyban
- Csuklós szalagos forgácsszállító, 1200 mm-es kiürítési magassággal
- Nagynyomású hűtőközeg-rendszer 20 / 5 bar programozható nyomásfokozatokkal
- Elszívó- és szűrőrendszer előkészítése, Ø200 mm-es csatlakozó, 400V-os aljzat
- Rúdadagoló interfész előkészítés DNH 61
