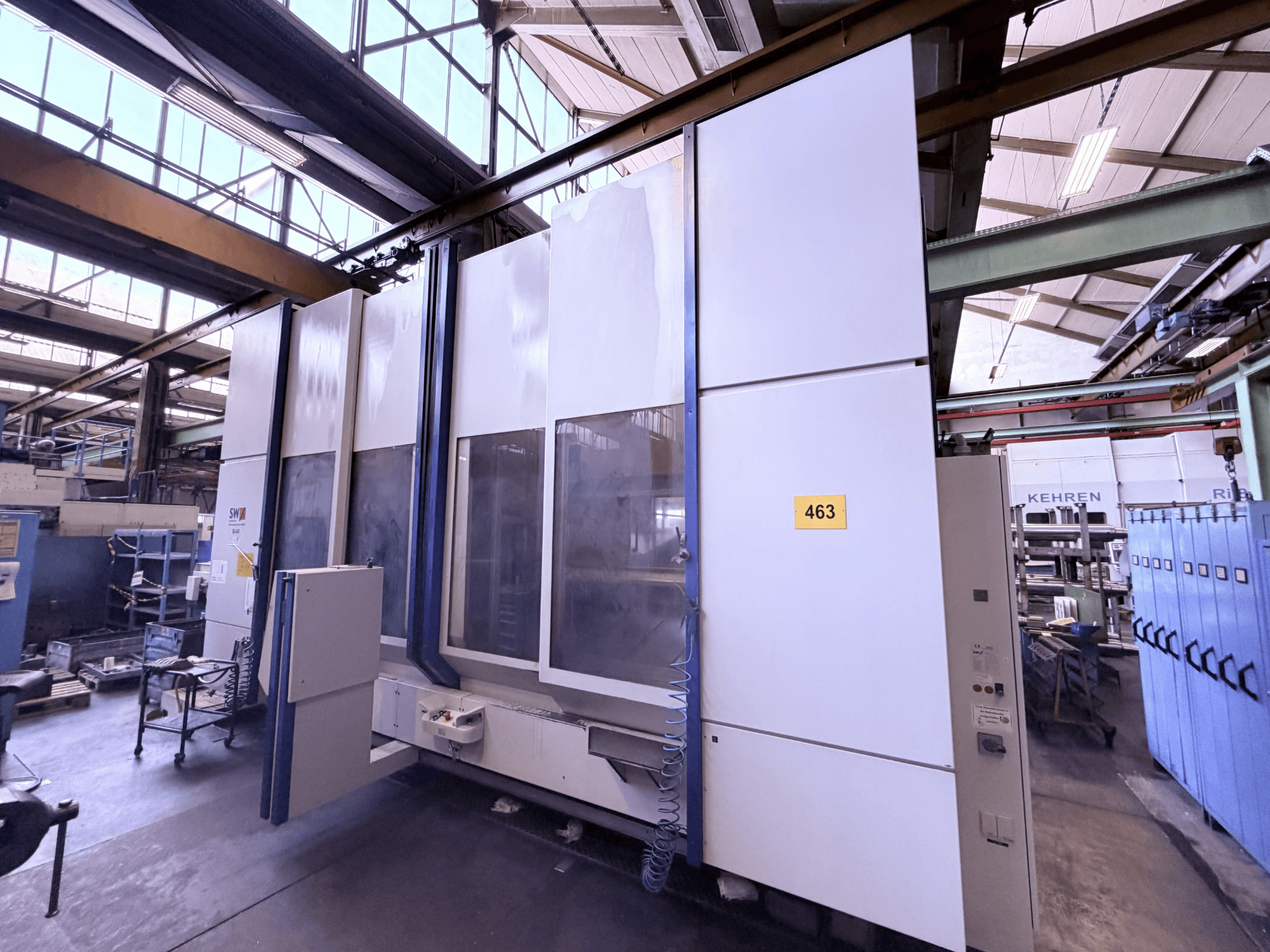

SW - BA 40DE-MIL-SWX-2001-00001

- X-tengely mozgástartománya: 2 × 1300 mm (hosszú asztallal 3350 mm)

- Y-tengely elmozdulása: 630 mm

- Z-tengely mozgástartománya: 630 mm

- Rögzítőfelület (inga üzemmód): 2 x 1275 x 630 mm

- Gyorsmozgás X/Y/Z: 40 m/min

- Előtolási sebesség: 1 – 40 000 mm/perc

- Orsóátmérő: 100 mm

- Orsó fordulatszáma: 20 – 7 500 fordulat/perc

- Orsó teljesítménye: 36 kW (25% ED mellett)

- Orsó nyomaték: 950 Nm (25% ED mellett)

- Szerszámkúp / tartó: SK 50 DIN 69871, B típus

- Szerszámtár helyek száma: 60

- Maximális szerszámátmérő (szomszédos helyek nélkül): 110 mm (250 mm)

- Maximális szerszámtömeg: 8 kg (24 kg)

- Mérőrendszer: lineáris

- NC forgóasztal: Peiseler ATU 280 ellencsapágyazással

- Hűtőfolyadék-nyomás (belső): 40 bar

- Hűtőfolyadék-tisztítás: résszűrő

- Munkaterület öblítése: Igen

- Öblítőpisztolyok: 2

- Szerszámtörés-figyelés: Leutze

- Burkolat: Teljes burkolat

- Elszívórendszer: GEA-Delbag, 2 x KNAW 1-1-AF

- Floppy-meghajtó: Igen

- Szükséges alapterület (H x Sz x M): 7700 x 3700 x 4000 mm

- Alapozás szükséges: Nem

- Névleges üzemi feszültség: 3/PE AC 400 V / 50 Hz

- Névleges üzemi áram: 87 A

- Teljes csatlakoztatott terhelés: 50 kVA (60 kVA névleges teljesítmény)

- Tápvezeték biztosítéka: 100 A

- Üzemi órák: 63 368 óra

- Opcionális felszerelés: kibővített géphidraulika a munkadarabok befogásához, szeleprendszer a kettős működésű befogóhengerekhez, 2 befogókör a bal oldali munkaterületen, 2 befogókör a jobb oldali munkaterületen, befogási nyomás 250 bar / Q=9 l/min, szögfúrófejekhez való átalakítás (4 pontos támasztás nélkül), automatikus betöltő ajtók, kb. 60 db SK50 tokmány, 1 db kettős szögfej, fordítható befogószerkezet (A-tengely és ellenfogó), befogóhíd
