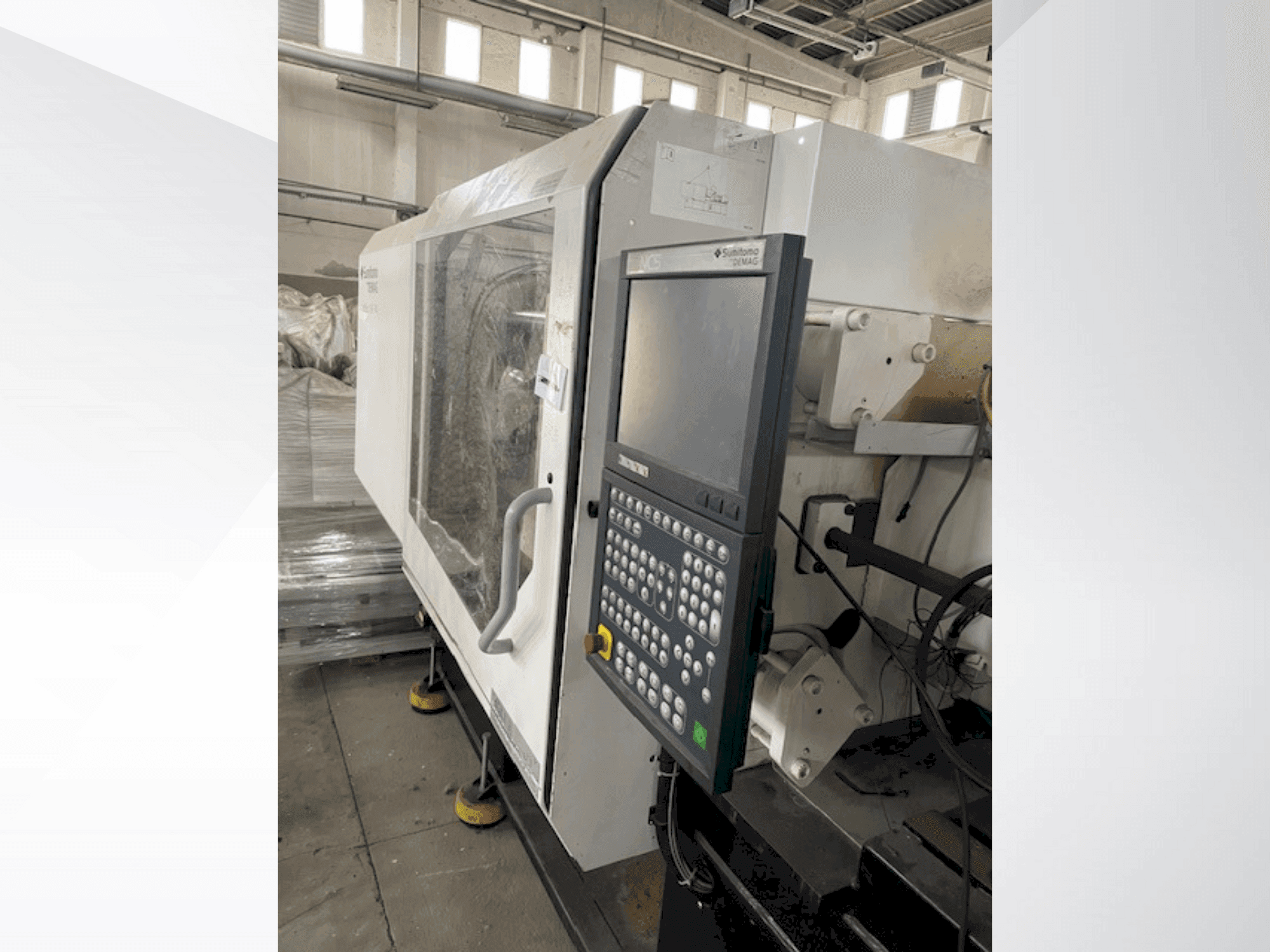

SUMITOMO SHI DEMAG - IntElect 160/520-340 smartDE-INJ-SUM-2013-00003

Kiegészítő felszerelés

• Sepro Robot SDR 11

A gép előnyei

A gép műszaki előnyei

• Szorítóegység: 160 / rögzítőerő: 1760 kn / nyitási löket max: 495 mm / szerszámbeépítési magasság, min: 275 mm / szerszámbeépítési magasság, max: 585 mm
• Max. Nyomólap távolság: 1080 mm / öntőforma rögzítőlapjai (ma x v): 760 x 785 mm / oszloptávolság (ma x v): 520 x 520 mm
• Kidobóút: 125 mm / kidobóerő: 35 kn
• Befecskendező egység: 340 / csigaátmérő: 35 mm / hossz/átmérő arány: 20 / befecskendezési térfogatáram (ps) akkumulátor nélkül: 288 cm³/s
• Adagolási löket: 162 mm / fúvókalöket, max: 350 mm / fúvóka merülési mélysége (svo): 20 mm / fúvóka érintkezési nyomása: 30 kn
• Anyagtartály kapacitása: 35 l / befecskendezési sebesség, max. , standard: 300 mm/s / befecskendezési sebesség, max. , megnövelt: 500 mm/s
• Nettó tömeg olajtöltés nélkül: 7300 kg

Extra információ

Elektromos és pneumatikus csatlakozók: Aljzatok: 2 x Schuko (1 fázis, 230V, 10A)/ 2 x IECEE (3 fázis, 400V, 16A) – főkapcsolóval kikapcsolva/ További Schuko csatlakozóaljzat is szerepel (azonos besorolású)/ Szelepek: 1 x Pneumatikus 5/2-es szelep mozgatható nyomólapon (programozható)/ 2 x Pneumatikus 5/2-es szelep álló nyomólapon (programozható)/ I/O: 3 digitális bemenet / 3 digitális kimenet (szabadon programozható)/ Sorkapocstábla a vezérlőszekrényen kívül/ Levegő és hűtés: Központi levegőellátás és csővezetékek/ Hűtőrendszer: nyitott ciklus/ Hűtővíz-szabályozó: 4 kör hőmérséklet-kijelzéssel (max. 10 l/perc körönként)/ Külön vízcsatlakozás a hűtéshez (forma + gép)/ Kikapcsolás a forma hűtéséhez (időben programozható)/ Gép mechanikai és mozgási jellemzői: Szorító- és fröccsegység színei: Koromfekete (RAL9005): ágy, szivattyúállomás, alsó vezérlőszekrény/ Jelzőfehér (RAL9003): szorítóegység, fröccsegység, védőburkolatok, burkolatok, biztonsági ajtók/ Formalap elrendezése: E-szabvány (hasonló az EUROMAP-hoz, 1996. március)/ Nincs oldalsó kidobólap/ Kidobó: elöl, rugós formakidobó ellenében tartva/ Standard formamagasság/ Standard zárási sebesség/ Csak akkor aktív mozgás, ha a biztonsági védőburkolat zárva van/ Csavar: kopásálló, nitridált henger, standard L:D, 35 mm átmérőjű/ Visszacsapó szelep: 3 darabos gyűrűs típus/ Vezérlés, programozás és monitorozás: Bemenetek/kimenetek és szorítósorrend: szabadon programozható/ Kapcsolási programok (pl. száraz ciklus, indítási selejtszámláló, időzítővel vezérelt hűtés)/ Befecskendezési folyamat: Befecskendezési erő maximális befecskendezési sebességgel: 200 mm/s/ Ellennyomás programozható 6 pontos poligonon keresztül/ Nyomónyomás-átkapcsolás az olvadéknyomás alapján/ Nyomónyomás, ellennyomás, adagolás: zárt hurkú vezérlés/ Betápláló torok hőmérséklet-szabályozása: zárt hurkú, max. 90°C ±9°C/ Csökkentett fúvókatömítő erő (programozható)/ Szorítóerő: zárt hurkú vezérlés/ Aktív formavédelem: érzékelőalapú zárás közben/ Forrócsatorna-szabályozás: 5 zóna integrált (összesen 2,75 kW) Kijelző, szoftver és adatok: Színes adatkijelző PDA (folyamatadat-gyűjtés): 100%-os vezérlés grafikus paraméterrögzítéssel / Több ciklusra átfedésben lévő grafikonok / Külső statisztikai adatexport / Módosító jelentések és karbantartási kijelzők / Szabadon programozható képernyők / Rugalmas mozgás a kidobó és a befecskendező egység számára / Interfész a következőkhöz: Kezelőeszköz (CAN-busz) / Fúvókafűtő szalag (csak dugaszolható) / Adagolóeszköz (potenciálmentes „adagolás” jel) / Kidobólemez-figyelő (a forma védelméhez) / Távoli hozzáférés: WC5 - DPG World Connect / Biztonsági jellemzők: Vészleállítás a nem kezelői oldalon / A fúvóka tömítőereje csak zárt forma esetén aktív / Villogó fényjelző / Biztonsági ajtók és védőburkolatok / Egyéb mechanikai jellemzők / Telepítés / Rezgéscsillapító rögzítések / Alap európai kialakítás / Elektromos tápellátás: 400V ±10%, 3 fázis + N + PE, 50 Hz / Közös hajtás/fűtővezeték csatlakozások / Tartályzár ürítő funkcióval (anyagtartály nem tartozék)
