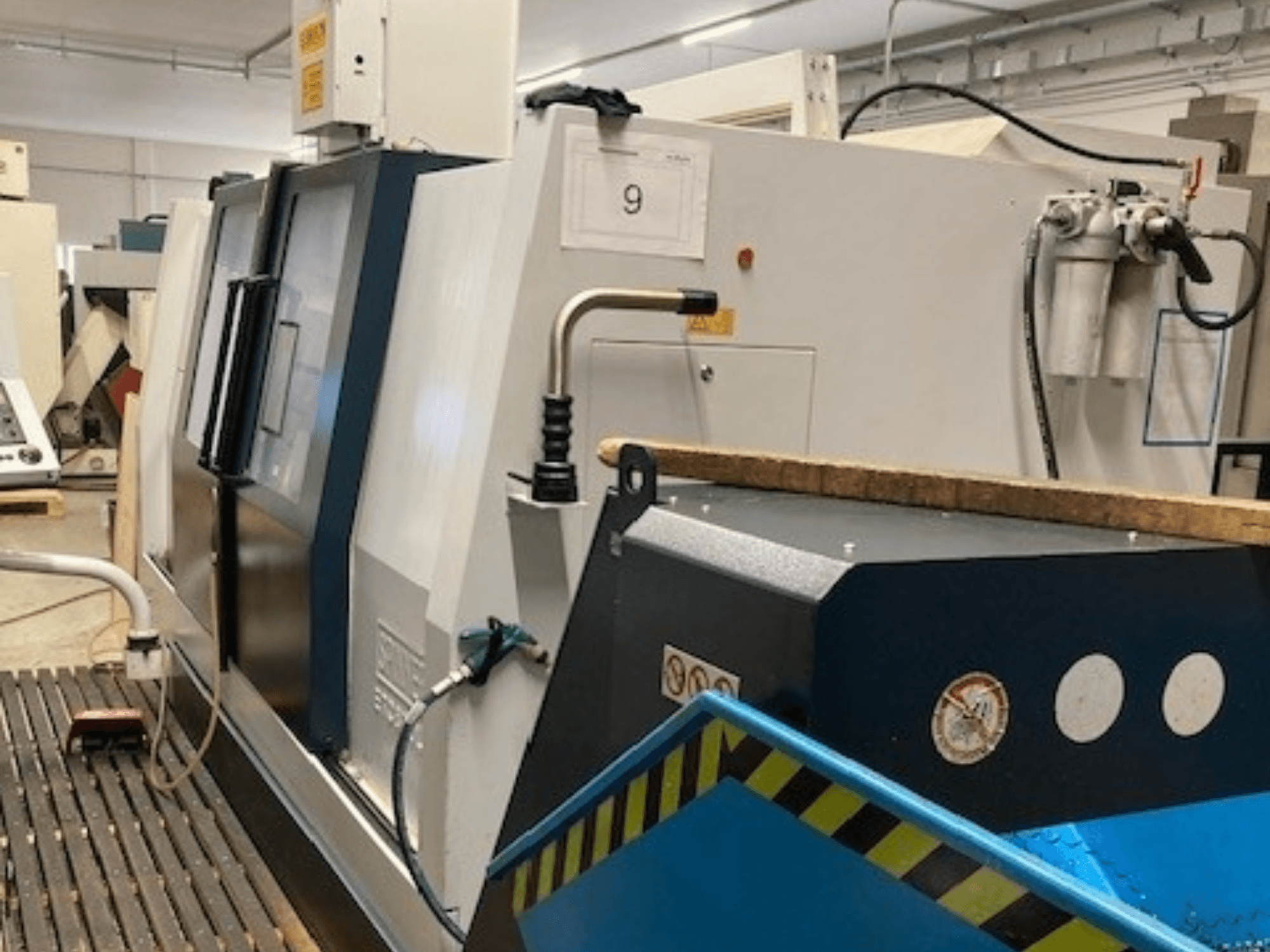

SPINNER - TC800L 110DE-TUR-SPI-2023-00001

• Állapot/állapot

  • A gép be van kapcsolva és még működik

  • Teljesen működőképes; a stabil maradék érzékelő cserét igényel

• Konfiguráció és kapacitások

  • Torony AgW nélkül (állítható tápegység)

  • Torony típusa: axiális/radiális

  • Szerszámállomások száma: 12x VDI50 (opció: 16x VDI40 vagy 12x BMT65)

  • Szerszámtartó típusa: A szerszámtartó típusa: A szerszámtartó típusa: 1: VDI50 (opció: VDI40/BMT65)

  • Meghajtott szerszámok száma: 12 (opció)

  • Meghajtott szerszám fordulatszáma: 4000 rpm

  • Meghajtott szerszám teljesítménye (S1/S3): 2,2 / 5,5 kW

  • Meghajtott szerszám nyomatéka (S1/S3): 17,5 / 43 Nm (axiális), 14 / 35 Nm (radiális)

  • Maximális esztergálási átmérő: 500 mm

  • Maximális lengőátmérő: 800 mm

  • Esztergálási hossz: 800 mm / 1580 mm (L változat)

  • Középpontok közötti távolság: 800 mm / 1580 mm

  • Maximális munkadarab súly: 800 kg

• Tengelyek

  • X/Z gyorsjárat: 15 / 24 m/min

• Orsók

  • Az orsók száma: 3

  • Főorsó

    • Orr: A11

    • Rúdkapacitás: 110 mm

    • Nyomaték (100% / 40%): 175 / 235 Nm

    • Nyomaték 2. fokozat: 700 / 939 Nm

  • Alorsó (opció)

    • Orr: A6

    • Rúdkapacitás: 52 mm

    • Tengelytőkeszerűség: 210 mm

    • Teljesítmény (S1/S6): 15 / 19 kW

    • Nyomaték (S1/S6): 95 / 121 Nm

• Farokütköző (ha van)

  • Tüske átmérője: 110 mm

  • Kúp: MK4

  • Löket: 100 mm

  • Tolóerő: 850 daN

• Folyadékok és tartályok

  • Hűtőfolyadéktartály térfogata: kb. 235 l (L-verzióban akár 270 l)

  • Hidraulikatartály: kb. 31 l

  • Központi kenőtartály: kb. 2-3 l

• Elektromos adatok

  • Elektromos csatlakozás: 400 V + N + PE

  • Frekvencia: 50/60 Hz (50 Hz-ként is megadva)

  • Névleges áram: 44 A

  • Biztosíték védelmi áram: 50 A

  • Névleges áramvédelem: 63 A

  • Csatlakoztatott terhelés: kb. 40 kVA (2 orsóval legfeljebb 50 kVA)

  • Védelmi osztály: BA 3 (3.4.5. fejezet)

  • Hálózati típus: TN hálózat, földelt nullpontos hálózattal

  • Ajánlott védelem: FI-kapcsoló nélkül (ajánlott)

Kiegészítő berendezések

• Nyugalom (megjegyzés: az érzékelő felütéses cseréje szükséges)

• Hátsó állvány

• forgácsszállító

• Olajköd-elszívó rendszer

• Esetleg tokmány és szerszámtartó (megerősítésre vár)
