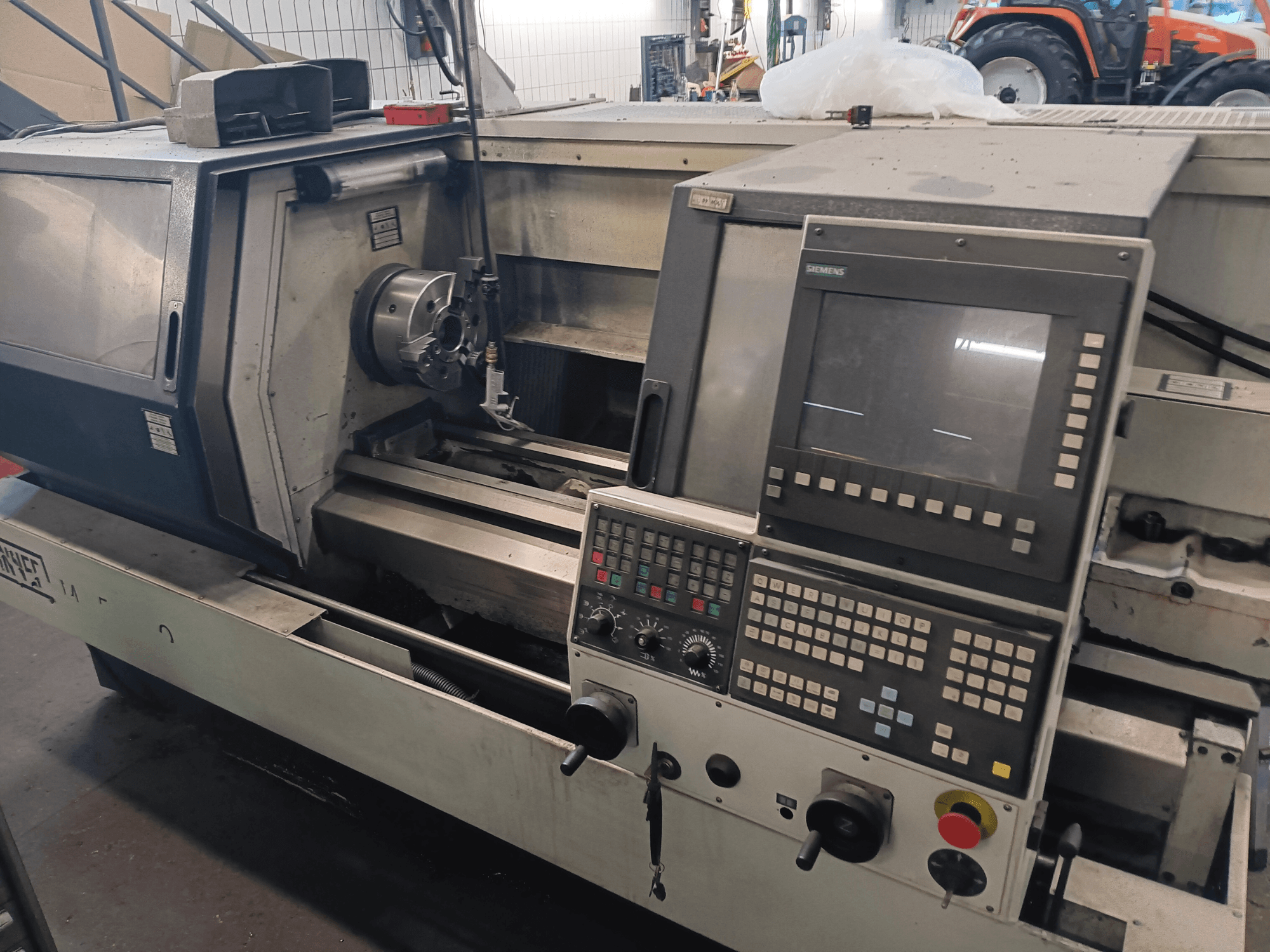

Ezt a 3 tengelyes SPINNER MT 500/1000 AT-t 2000-ben gyártották. X-tengelyes elmozdulása 210 mm, Z-tengelyes elmozdulása 930 mm. A gép 520 x 900 mm méretű, robusztus asztallal rendelkezik, 400 kg terhelhetőséggel. Ha kiváló minőségű megmunkálási képességekre vágyik, vegye fontolóra az általunk eladásra kínált SPINNER MT 500/1000 AT gépet. További részletekért vegye fel velünk a kapcsolatot.
Áttekintés
- márka: SPINNER
- év: 2000
- MODELL: MT 500/1000 AT
- termelési órák: 27218
- alkalmazási típus: esztergagép
- Helyszín: Németország
- géptípus: Vízszintes esztergagép
- vezérlőegység márkája: HEIDENHAIN
Műszaki információk - SPINNER MT 500/1000 AT
Vezérlőegység
- Vezérlő márka: HEIDENHAIN
- Vezérlő modell: TNC 410/426
Méretek
- Gép súlya: 2300 kg
Mozgás
- C-tengely: 360°
- Tengelyek száma: 3
- X-tengely útja: 210 mm
- Z-tengely útja: 930 mm
Műszaki specifikáció
- Ellenszálorsó: Nem
- Hajtott szerszámok: Nem
- Pozicionálási pontosság: 3 µm
- orsósebesség: 3600 RPM
- Kúpméret: SK 40
További információ
Gép/szerelő MT500-1000
X-tengely elmozdulás: 210 mm
Z-tengely (Multifix tartó + kézi tokmány): 930 mm
Z-tengely elmozdulás (Multifix tartó + hidr. tokmány): 930 mm
Z-tengely elmozdulás (torony + kézi tokmány): 930 mm
Z-tengely elmozdulás (torony + hidr. tokmány): 930 mm
C-tengely elmozdulás: 360 fok
45 mm tengelytávolság hidraulikus tokmány esetén: 3600 fordulat/perc
57 mm orsótávolság kézi tokmány esetén: 3600 fordulat/perc
Szerszámrendszer Haase gyorscseretartó: 1 szerszámegység
Szerszámrendszer Torony VDI 30: 12 szerszámegység
Golyóscsavar-osztás X-ben: 5 mm
Golyóscsavar-osztás Z-ben: 10 mm
Gyorsmozgás X: 15000 mm/perc
Gyorsmozgás Z: 20000 mm/min
X + Z előtolási sebesség: 0-4000 mm/min
X-tengelyes előtolási erő: 1382 daN
Z-tengelyes előtolási erő: 609 daN
Húzóerő üreges szorítóhenger: 145 daN/bar
Kézi tokmány Ø 200 mm: 3 pofa
Hidraulikus tokmány Ø 210mm: 3 pofa
Hűtőfolyadéktartály térfogata: 75 l
Hűtőfolyadék-szivattyú áramlási sebessége: 30 l/perc
Hűtőszivattyú nyomása: 1,4 bar
Maximális pozícionálási szórás: 3 µm
Max. holtjáték: 2 µm
Pozicionálási bizonytalanság: 2 µm
Max. körkörösségi hiba a munkadarabon: <= 1,5 µm
Max. síkossági eltérés: <= 1,5 µm
Farokcsapszeg Ø: 80 mm
Farokfűrész lökete: 120 mm
Morze-kúpos rögzítés: MT 4
Pince érintkezési nyomás: 27,75 daN/bar
Hossz x szélesség x magasság: 2,7 x 1,6 x 1,8 m
Beépítési terület: 4.3 m2
Súly: 2300 kg
Vezérlőrendszer: Siemens 810D
Működési feszültség: 400 V
Hálózati frekvencia: 50/60 Hz
Vezérlőfeszültség: 24 DC
Csatlakoztatott terhelés: 16 KW
Elektromos csatlakozás: TN / TT / IT
S1/S6 orsó működése: 9/11 KW
X/Z előtolómotorok: 3,5 KW
Hidraulikus alkatrészek: Parker
Vezérlőszelepek: ISO1
Olajköd kenés töltőmennyiség: 50 ml
Maximális üzemi nyomás: 30 bar
Minimális üzemi nyomás: 6 bar
Max. orsónyomaték: 115/153 Nm
Vezérlőegység: Siemens (látható az interfészen)
Kiegészítő felszerelés
Benz nagysebességű orsó (25 000 fordulat/percig)
Vice
Chucks
Vágógépek
Lemezek
csapszegtartók
*A megjelenített adatok és a tényleges adatok között eltérések lehetnek, ezt az értékesítési képviselőnek kell megerősítenie.
