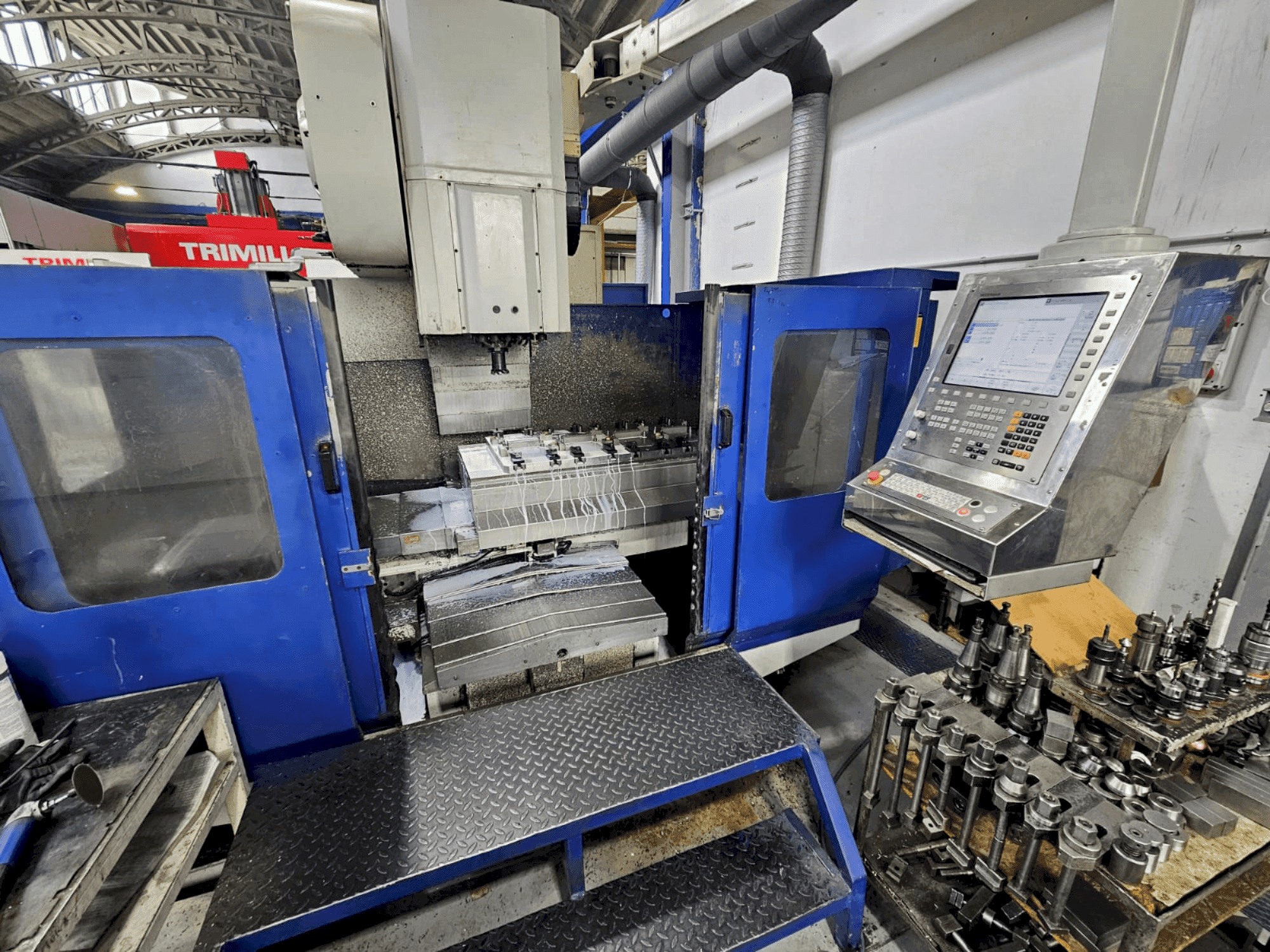

Sigma - EK 110/50HR-MIL-SIG-1985-00001

Kiegészítő felszerelés

• Szerszámtár: Típus: Véletlen, fix helyzetű kettős bilincsekkel ISO 50 DIN 69871-A
• Szerszámkapacitás: 40 szerszám
• Maximális szerszám átmérő (a szomszédos szerszámokkal): 120 mm / Max szerszámhossz: 200 mm / Max szerszámsúly: 20 kg
• Szerszámcsere idő: Szerszámtól szerszámig idő: 5 mp / Chip-Chip idő: 11 mp
• Csatlakoztatott terhelés: 36 kW / hűtőfolyadék szivattyú kapacitása: 250 l/perc / hűtőfolyadék tartály űrtartalma: 320 l
• Hidraulikus tartály űrtartalma: 80 l / Sűrített levegő fogyasztás: 0,1 m³/h / Sűrített levegő csatlakozás: 0,50-0,60 Mpa
• Orsó és hajtás: Orsó orr/asztal távolság (min/max): 770 mm / Orsó tengely/vezetők távolsága (teleszkópos burkolattal): 715 mm

A gép előnyei

Minőségi gépi előnyök

• Nagy pontosság és pontosság a fejlett optikai mérőrendszernek és a siemens vezérlőknek köszönhetően.

A gép műszaki előnyei

• Vágási teljesítmény: anyag: acél 60-70 kg/mm² / maximális fúrási átmérő: 50 mm / maximális menetátmérő: m40 / maximális forgácseltávolítási sebesség (marási teljesítmény): 1000 cm³/min
• Mérőrendszer: optikai mérőrendszer (heidenhain)
• T-hornyok: 5 x 18 x 125 mm, h12, közepes h7
• Munka előtolás (x/y/z tengely): 0-10000 mm/perc
• Gyors előtolás (x/y/z tengely): 15000 mm/perc
• Pozícionálási pontosság: 0,013 mm (x/y/z) / ismétlési pontosság: 0,005 mm (x/y/z) / fordított hiba: 0,002 mm (x/y/z)
• Ezt a gépet 2015-ben teljesen felújították. Tartalmazza az itn 320 rendszert, minden tengelyen lineáris mérleget és siemens vezérlőket.
