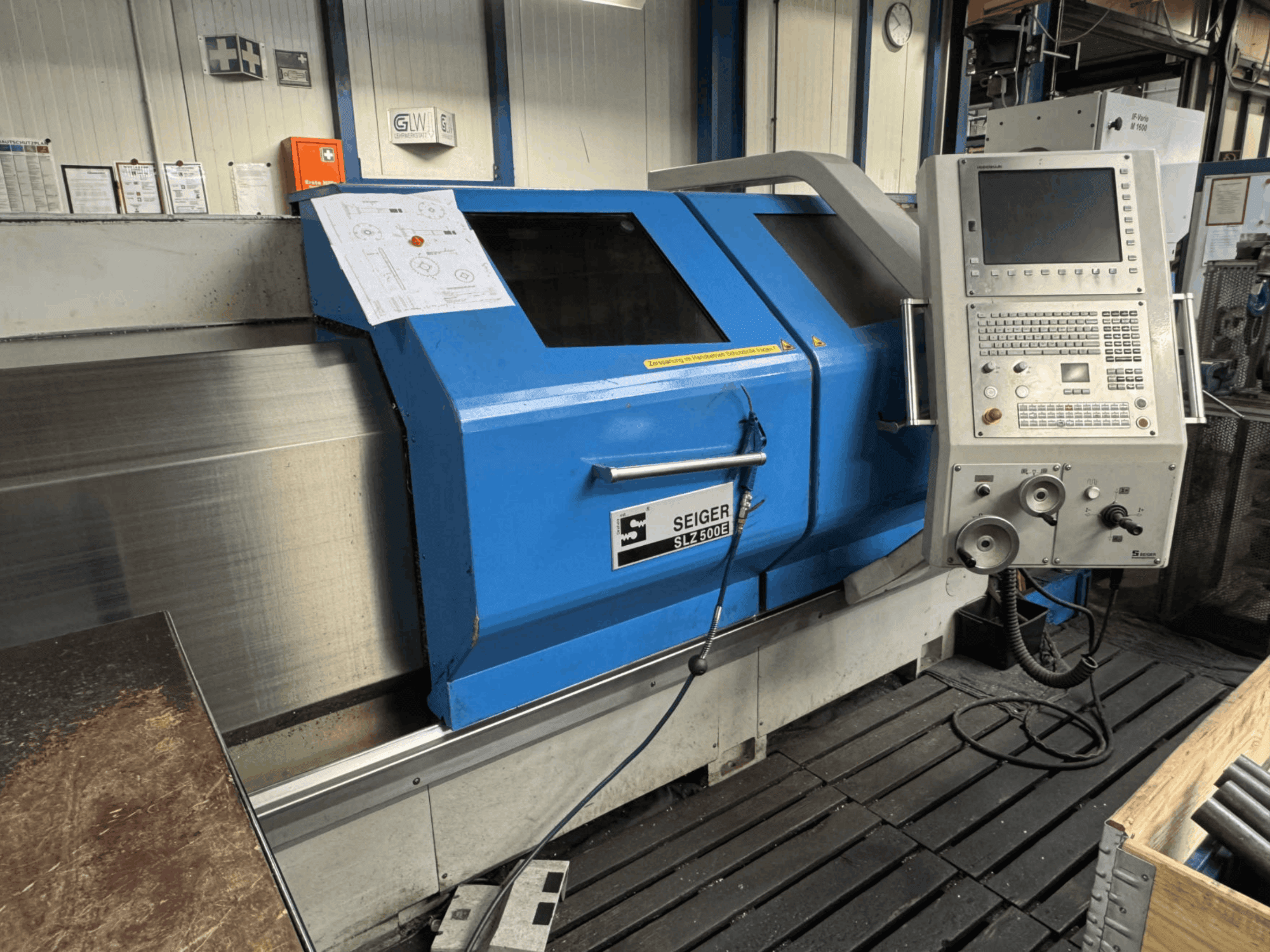

SEIGER - SLZ 500EDE-TUR-SEI-2014-00001

- Orsófordulatszám: 1 – 3 000 ford./perc (1. fokozat: 1 – 750 ford./perc, 2. fokozat: 1 – 3 000 ford./perc)

- Orsó teljesítmény (100/60% ED): 20 / 25 kW

- Kúpméret: DIN 55027 8-as méret (főorsó orra) / MT 5 (hátsó orsócső)

- Szerszámállások: 8 állásos Sauter tárcsás revolver + Parat 4 irányú gyorscserélő tartó, 3-as méret

- Orsón átmenő hűtőfolyadék: Nincs

- Ellenorsó: Nincs

- Max. rúdátmérő: 78 mm (Schunk tokmányon keresztül) / 93 mm (orsófurat)

- Maximális munkadarab-átmérő: 500 mm (az ágy felett) / 280 mm (a keresztcsúszka felett)

- Maximális szerszámtömeg: Nincs adat

- Meghajtott szerszámok: Igen (Sauter 8-állásos tárcsa a meghajtott szerszámokhoz, VDI tengely D=30 mm digitális szervomotorral)

- Pozicionálási pontosság: a DIN 8605 szerint

- X-tengelyes elmozdulás: 260 mm

- Z-tengely elmozdulása: 1500 mm (tengelytávolság)

- C-tengely specifikáció: Pneumatikus kapcsolású, digitális motorral és fogaskerék-hajtással a főorsón (orsófordulatszám legfeljebb 15 fordulat/perc, nyomaték kb. 420 Nm)

- Ágy szélessége: 350 mm

- Esztergálószerszám keresztmetszete (H x Sz): 25 x 25 mm

- Az orsó átmérője az elülső csapágyban: 130 mm

- A főorsó belső kúpos átmérője: metrikus 100

- Maximális orsónyomaték: kb. 1400 Nm

- Előtolási erő a Z-tengelyen: 10 000 N

- Előtolási erő X-tengelyen: 7 000 N

- Elmozdulási tartomány (hosszirányú/síkirányú): 0,001 – 6000 mm/fordulat

- Gyorshaladási sebesség X/Z tengely: 10 / 7 m/perc

- Hátállvány-orsó átmérője: 90 mm

- Hátcsapágy orsója lökethossza: 180 mm

- Maximális munkadarab-súly (középpontok között): 1 000 kg (1 250 kg rögzítőpárnával)

- Maximális munkadarab-tömeg (tokmányban rögzítve): 300 kg (200 mm-es súlyponttávolságnál)

- Üzemi feszültség: 400 V / 50 Hz

- Vezérlőfeszültség: 24 V DC

- Csatolt terhelés: 41 kVA

- Névleges áramerősség: 60 A

- Főbiztosíték: 63 A

- További felszereltség:

- Forgácsvédő fal, 2 mozgatható, ablakos csúszó biztonsági ajtó, gépi világítás, C méretű gyorscserélő szerszámtartó, hűtőfolyadék-ellátó berendezés, MT 5 hajtócsap, kezelői szerszámkészlet, lineáris skála az X-tengelyen, biztonsági tengelykapcsoló az X- és Z-tengelyeken

- Forgácsszállító: kirakási magasság 1000 mm, hossz 535 mm, 60 fokos emelkedés, folyamatos adagolás, kb. 250 dm³/h teljesítmény, sebesség kb. 2 m/min

- Kétfokozatú bolygóműves hajtómű: 6054375-ös cikkszám, automatikus váltás, a főorsó motorjára karimázva

- Parat 4-utas revolverfej gyorscserélő tartó: 3-as méret, kézi működtetésű, nullapontos befogórendszerre szerelve

- Sauter 8 állomásos tárcsás revolver hajtott szerszámokhoz: VDI tengely D=30 mm digitális szervomotorral, az esztergaközpont mögé szerelve

- Fúróblokk: VDI 50 rögzítővel és belső hűtőfolyadék-ellátással, a forgácsolóközpont előtti nulla pontú befogórendszerre szerelve

- Zérópontos befogórendszer: az alapdarab a keresztcsúszkára szerelve

- Hidraulikus üreges befogóegység: Schunk ROTA THW plus D=315 mm-es háromfogó tokmány, DIN 55027 8-as méretű rögzítéssel és 78 mm-es furatátmérővel

- Megerősített hűtőfolyadék-szivattyú: (2,5 bar 40 l/percnél, max. 5,4 bar 8 l/percnél), frekvenciaváltóval és potenciométerrel vezérelt

- Kézi permetezőpisztoly: a hűtőfolyadék-egységhez csatlakoztatva

- Burkolat-bővítés: hátsó orsó oldali zárt bővítés forgóajtóval

- Hátcsapó-meghajtó: 6061611 tétel, az ágycsúszkára szerelve a hátcsapó húzásához

- Gépbeállítási elemek: 6054102-es tétel, 10 db gépláb csavarokkal és rögzítőelemekkel

- Beépített elszívó egység: IFS Industrie-Filter-Service GmbH IF-Vario M 1600 (M 1600 modell, gyártási év 2020. április, súly 85 kg, 400/460 V, 50/60 Hz, 0,75 kW, 1,7/1,8 A, IP 54)
