Romi - C 510DE-TUR-ROM-2014-00001

Kiegészítő berendezések

• Konzol: Automatikus ciklus hosszirányban a konzolmélyedés aktiválásával.

A gép előnyei

A gép műszaki előnyei

• Automatikus funkciók: szerszámrögzítés, a vezetőfelületek edzése, a maróorsó fordulatszámának kapcsolása, keretciklusok és a vezetőfelületek kenése.

• Speciális változatok: teljesen felszerelt, kézi fordulatszám-szabályozás, csökkentett fordulatszám-tartomány, kézi meghúzás, numerikus kijelző külföldi gyártáshoz, valamint klímaberendezés nélküli, vezérlés nélküli változat.

• Vezetőfelületek: edzett és lemezelt ellenfelületek.

• Kúszómarás: automata berendezés mellékelve.

• Automatikus szerszámrögzítés

Extra információ

Különleges gépváltozatok: Megemelt marófejtámasz, automatikus keretciklusok, külföldi szabványoknak való megfelelés megegyezés szerint.

Maschinenbeschreibung:

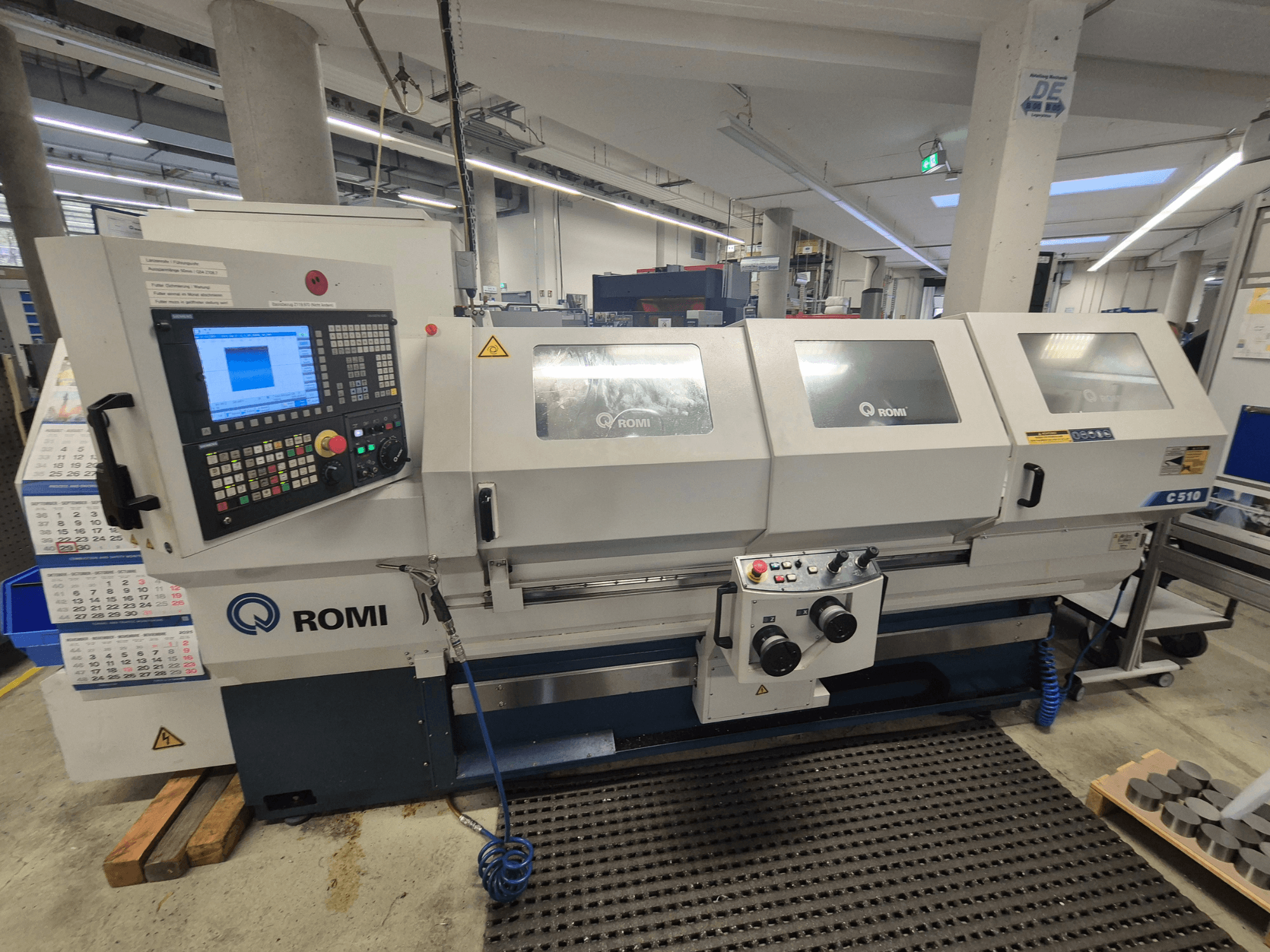

ROMI C 510 V5.0 - SIEMENS

Standardausvezetés:

. Siemens-Steuerung 828D sl, mit 10,4" LCD-Farbmonitor

. ASA A2-6" Spindelkopf, forgáspont: max. 303 Nm, illetve ASA A2-8", max. Drehmoment 408Nm, mit 520mm Schwingdurchmesser

über Bett, 450 mm Schwingdurchmesser über Schlittenführung und 255mm Schwingdurchmesser über Planschlitten

. Reitstock mit manueller Positionierung des Grundkörpers, mit manueller Betätigung der Pinole (stehende Zentrierspitze) MK-4

. Eilgang längs/quer mit 10.000mm/min

. Herausziehbarer Spänewanne

. Elektroanlage lieferbar für folgende Spannungen/Frequenzen: 400VCA / 50-60Hz

. Abgedichtete Arbeitsraumleuchte

. ROMI RMMP manuelles Maschinenpaket, bestehend aus CNC gesteuertem Hauptschlitten mit zwei

elektronische Handrädern für X- und Z-Achse, Joystick-Schaltern und der

bedienerfreundlichen Siemens "Manual Machine Plus" szoftverrel.

. Adapterplatte Multifix K22 Type B mit Multifix Stahlhalterkopf B K22

. Schleppeinrichtung für Reitstock

. Automatische Schmierung mit Inline-Filter und Füllstandsensor

. Kühlsystem, komplett mit Kühlmittelbehälter und Kühlmittelpumpe (10l/min,@7bar, 1,5kw/ 2cv)

. Kühlwasser Spritzpistole mit zusätzlicher Pumpe

. Elektrischer Schaltschrank mit Kühlung über Zentrifugalgebläse und Überdruck

. Spritzschutz, komplett, Schutztüre mit Sicherheitsfenster und Verriegelung durch elektrische Sicherheitsschalter

. Schrauben und Muttern für Nivellierung

. Schraubwerkzeugsatz für den Betrieb der Anlage

. Vollständige Dokumentation für das ROMI-Produkt auf CD

. Standardlackierung: Epoxidlack strukturiert Munsell-Blau 10B-3/4 und Epoxidlack strukturiert grau RAL 7035

. A vonatkozó CE biztonsági előírások betartása

Steuerungsbeschreibung:

SIEMENS 828D sl

Standardfunkciók:

1 - FORRÁSOK ÉS CNC-SZOLGÁLTATÁS

- Genauigkeit 80-Bit-NANOfp

- Minimale Blockzykluszeit = 80-Bit-NANOfp

- Look Ahead = 1

- Beschleunigung mit Ruckbegrenzung

- Taktsynchrone Prozesse und Hochgeschwindigkeitsausgang

- Sprachen: Deutsch, Portugiesisch, Englisch, Spanisch, Italienisch, French

- Ethernet-Schnittstelle

- USB-csatlakozóhely

- Teilenummer, Maschinenzykluszeit und Uhr

- Számítási funkció

2 - PROGRAMOZÁSI FORRÁSOK:

- Verzeichnis geordnet nach Programm, Unterprogramm und Zyklen

- höhere Programmiersprache

- Programmieranleitung

- Programmieranleitung CNC-Programierung

- Programmsatzsuchlauf

- Hintergrundprogrammierung

- Unterprogrammaufruf

- Speicherprogrammnummer

- Teileprogrammspeicher = 3 MB

- Program laden / speichern

- Programmerstellung und -bearbeitung

- Lineáris-, kör- és Schraubenlinien-interpoláció

- Verweilzeit

3 - VORSCHUBFUNKTIONEN:

- Vorschub in mm/min oder Zoll/min

- Vorschub in mm/min vagy Zoll/min

- Vorschub und genaues Positionieren an den Ecken (Előrejelzés és pontos pozícionálás az Ecken)

- Genauhalt

4 - GRAFISCHE FUNKTIONEN:

- PC-ähnlich

- Animierte Elemente - Unterstützung Zyklusparameter

- Grafikai szimuláció 2D

5 - KOORDINATENSYSTEME:

- Arbeitsebenenauswahl

- Werkstückkoordinatensystem mit 100 paaren

- Gépkoordinátarendszer

- Voreinstellen des Werkstückkoordinatensystems

- Lokales Werkstückkoordinatensystem

- Eingabemaske für Werkzeuglängenvermessung (manuelle Betriebsart)

6 - KOORDINATENWERTE UND ABMESSUNGEN:

- Geschwindigkeit und Abmessungen in Zoll oder metrisch

- Programmierung in Absolutmaß und Kettenmaß

- Lineáris- és körinterpoláció polarkoordinátákkal

- SKÁLA / SKÁLA

- TÜKÖR / TÜKÖR

- Koordinatensystemdrehung

- Nullpont-transzfer

7 - SPINDELFUNKTIONEN:

- U/min S-kódban

- Winkelpositionierung Spindel (M19 és Spos)

8 - ANGEWENDETE WERKZEUGFUNKTION:

- Werkzeugradiuskorrektur

- Manuelle Messung von Werkzeuglänge und -radius

- Werkzeugkorrektur Korrekturpaare (Länge und Durchmesser) = 256 és 512 für AP-Version

- Werkzeugverwaltung

- Standzeitverwaltung

9 - MAKRO:

- Parameter-Programmierung

- Makro und Anwendervariablen

- Rendszer-változók

10 - EGYSZERŰSÍTÉSI PROGRAMFUNKCIÓK:

- Festzyklus zum Bohren, Ausbohren und Gewindeschneiden

- Kreisförmiges Muster für gerade und kreisförmige Nuten (kör alakú minták)

- Festzyklus zum Gewindebohren ohne Ausgleichsfutter

- Festzyklus zum Gewindefräsen

- Gewindebohren mit Ausgleichsfutter

- Gewindereparaturzyklus

11 - PROGRAMMIERFORMAT - 828D sl-REIHE:

- Programmierformat ISO-kód

- Programmierunterstützung CNC-Programierung

12 - BETRIEBSMODI:

- JOG-Betrieb

- Kézi vezérlés

- MDA-Betrieb

- Automatikbetrieb

- Einzelsatzbetrieb

- Programtartalom

- Wahlweiser Halt

- Programteszt

- Satz löschen

- Achsreferenzierung durch Programm

- Werkzeugrückzug und Repositionierung in JOG-Betrieb (Taste REPOS)

- Programmneustart

- Automatischer Betrieb über Speicher oder Fernsteuerung

13 - WARTUNGSFUNKTIONEN:

-NOT-HALTControl Description:

SIEMENS 828D sl

Standard funkciók:

1 - ERŐFORRÁSOK ÉS CNC TELJESÍTMÉNY

• 80 bites NANOfp pontosság

• Minimális blokkciklusidő = 80-bites NANOfp pontosság

• Look Ahead = 1

• Gyorsítás rántáskorlátozással

• Szinkron folyamatok és nagy sebességű kimenet

• Nyelvek: Német, portugál, angol, spanyol, olasz, francia, spanyol, német, portugál, angol, olasz, francia

• Ethernet interfész

• USB-csatlakozó

• Alkatrészszám, gépi ciklusidő és óra

• Számítási funkció

2 - PROGRAMOZÁSI ERŐFORRÁSOK:

• Program, alprogram és ciklusok szerint rendezett könyvtár

• Magas szintű programozási nyelv

• Programozási kézikönyv

• CNC programozási kézikönyv

• Programblokk keresés

• Háttérprogramozás

• Alprogram hívás

• Programszám memória

• Részprogram memória = 3 MB

• Program betöltése / mentése

• Program létrehozása és szerkesztése

• Lineáris, körkörös és spirális interpoláció

• Hosszúság

3 - ADAGOLÁSI FUNKCIÓK:

• előtolási sebesség mm/min vagy inch/min-ben

• előtolási sebesség mm/min vagy inch/min

• előtolás pontos pozícionálással a sarkoknál

• Pontos megállás

4 - GRAFIKUS FUNKCIÓK:

• PC-szerű kezelőfelület

• Animált elemek - ciklusparaméter-támogatás

• 2D grafikus szimuláció

5 - KOORDINÁTA RENDSZEREK:

• Munkasík kiválasztása

• Munkadarab koordinátarendszer 100 párral

• Gépi koordinátarendszer

• A munkadarab koordináta-rendszer előbeállítása

• A munkadarab helyi koordinátarendszere

• Beviteli maszk a szerszámhossz-méréshez (kézi üzemmód)

6 - KOORDINÁTAÉRTÉKEK ÉS MÉRETEK:

• Sebesség és méretek hüvelykben vagy metrikusan

• Programozás abszolút és inkrementális méretekben

• Lineáris és körkörös interpoláció polárkoordinátákkal

• SKÁLA / ASKÁLA

• TÜKÖR / TÜKÖR

• Koordinátarendszer forgatása

• Nulla pont átvitele

7 - ORSÓFUNKCIÓK:

• RPM S-kódban

• Orsó szögpozicionálás (M19 és Spos)

8 - ALKALMAZOTT SZERSZÁMFUNKCIÓK:

• Szerszámsugár-kompenzáció

• A szerszám hosszának és sugarának kézi mérése

• Szerszámeltolási párok (hossz és átmérő) = 256 és 512 az AP változatnál

• Szerszámkezelés

• Szerszám élettartam-kezelés

9 - MACRO:

• Paraméterprogramozás

• Makró és felhasználói változók

• Rendszer változók

10 - EGYSZERŰSÍTETT PROGRAMOZÁSI FUNKCIÓK:

• Fix ciklusok fúráshoz, furatoláshoz és menetvágáshoz

• Körkörös minta egyenes és kör alakú hornyok készítéséhez

• Merev menetfúrási ciklus (kompenzáló tokmány nélkül)

• Menetmarási ciklus

• menetfúrási ciklus kiegyenlítő tokmányokkal

• Menetjavító ciklus

11 - PROGRAMOZÁSI FORMAT - 828D sl SOROZAT:

• ISO-kód programozási formátum

• CNC programozási támogatás

12 - ÜZEMMÓDOK:

• JOG üzemmód

• Kézikerék üzemmód

• MDA üzemmód

• Automatikus üzemmód

• Egyetlen blokk üzemmód

• Program stop

• Opcionális megállás

• Program teszt

• Blokk törlése

• Tengelyreferencia programon keresztül

• Szerszám visszahúzás és újrapozícionálás JOG üzemmódban (REPOS billentyű)

• Program újraindítása

• Automatikus működés memórián vagy távirányítón keresztül

13 - KARBANTARTÁSI FUNKCIÓK:

• VÉSZLEÁLLÍTÁS (E-STOP)
