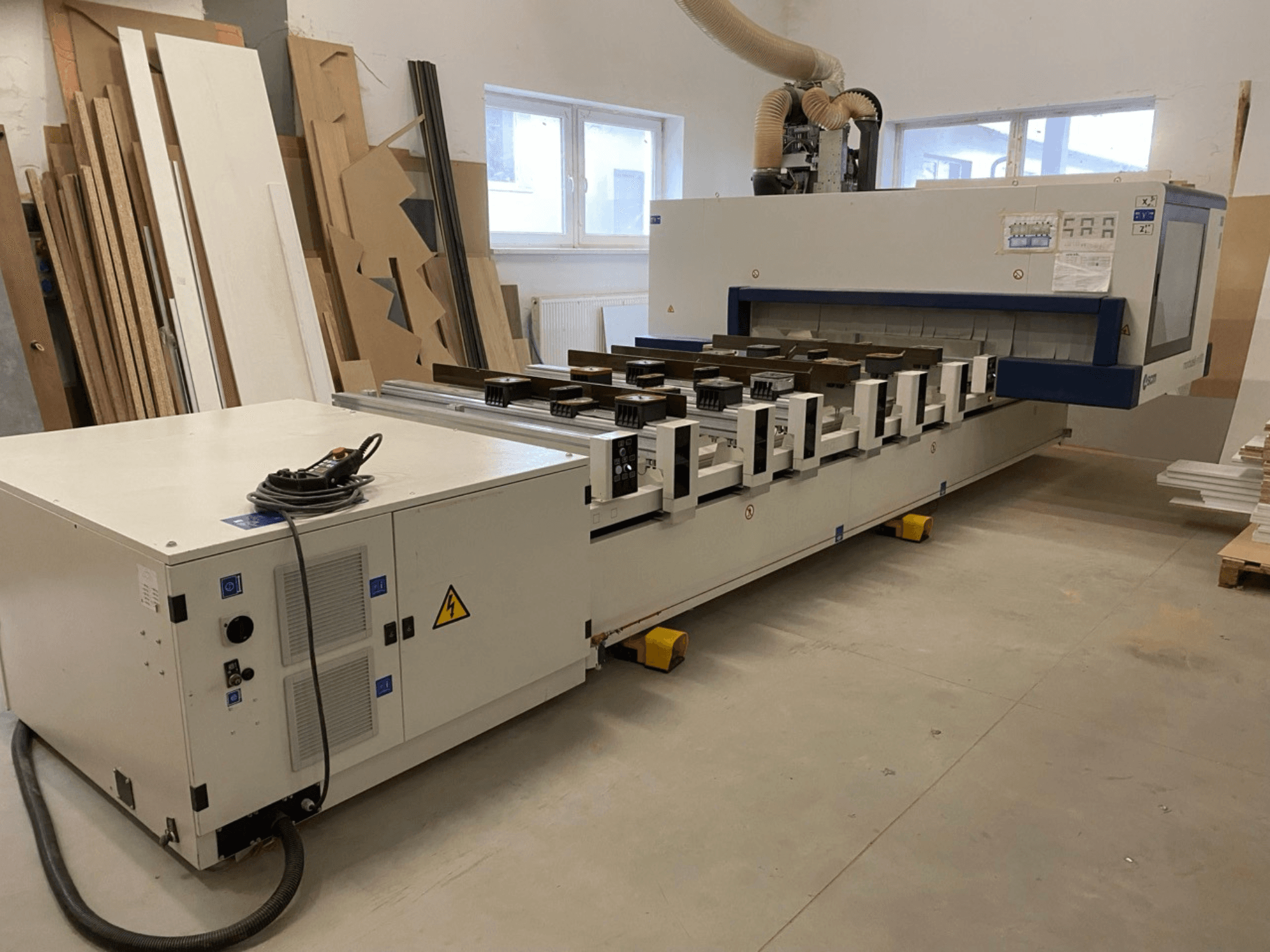

SCM - Morbidelli Author M100HU-CNC-SCM-2018-00001

• Munkaterület / tengelyek:

  • Panel hossza (Y): 1900 mm (2210 mm)

  • Lemez magassága (Z): 180 mm

  • Panelhossz átmenő megmunkáláshoz: 1400 mm

  • Vektor sebesség X‑Y: Pro‑Space 56 m/min; Pro‑Speed 78 m/min

• Munkasztal: 6–12 gerenda (TV Flex), 12 vákuumtapadó (145 × 145 × H75 mm); gerendánként 2 ütköző; a gerenda mozgatható hossza 1600 mm.

• Fúróegység (általános műszaki adatok):

  • 21 függőleges orsó, 8000 fordulat/perc

  • 10 vízszintes orsó, 8000 fordulat/perc

  • Beépített fűrész Ø125 mm (X), 10 000 fordulat/perc

  • Motor teljesítménye: 2,2 kW

• Elektromos orsó: 10 kW (S6), max. 24 000 fordulat/perc.

• Telepítési követelmények: beépített teljesítmény 23–28,5 kVA; sűrített levegő 450 NL/min; porelszívás 4500 m³/h, 25 m/s, kivezetés Ø250 mm.

• Felépítés és mozgás:

  • Nehéz, feszültségmentesített, elektromosan hegesztett acélváz; az összes megmunkálás egyetlen beállításban történik CNC fémmegmunkáló gépeken.

  • Nagy sebességű, négysoros lineáris vezetők; háromkörös golyós recirkulációs rendszerek; X-tengelyes spirális fogasléc-hajtás.

  • Szőrmentes motorok, frekvenciaváltók; a megmunkáló egységek a merevség érdekében mozgatható portálra vannak szerelve.

  • Átlátszó polikarbonát biztonsági burkolat.

• CNC-vezérlés és szoftver:

  • PC-Office: Windows 7, 17" színes LCD, QWERTY billentyűzet, mobil vezérlőpanel, Xilog Maestro.

  • A Xilog Maestro jellemzői: paraméteres/grafikus/ISO programozás; DXF/ASCII import (2D); 3D lineáris/kör alakú interpoláció; térbeli lineáris interpoláció; spirális interpoláció; vezérelt szerkesztő; automatikus fúrási optimalizálás és szerszámkönyvtárak; panel origó eltolás; szimuláció; vonalkódkezelés (szoftver); öndiagnosztika; lépésről lépésre történő kézi beavatkozás; grafikus egységkonfiguráció; megmunkálási sebesség kiválasztása; SCM CNC Jerk funkció.

• Biztonság: CE; PRO-SPACE rendszer biztonsági ütközőkkel (automatikus leállás potenciális ütközés esetén).

• Az asztalhoz tartozó/említett felszerelés: hátsó alumínium referenciaütközők H75 gerendánként; második központi referenciaütközők gerendánként; elülső referenciaütközők H75 gerendánként.

• Vákuumrendszer: beépített vákuumszivattyú 90/108 m³/h, 50 Hz.

• F23 L fúróegység (felsorolt konfiguráció):

  • Független Z-tengely

  • 13 független függőleges orsó (8 X / 5 Y)

  • 6 független vízszintes orsó (gyorskioldású), ebből 4 az Y-tengelyen

  • 32 mm-es osztás

  • Sebesség 4 500–8 000 ford./perc (inverter)

  • Hátsó panel hornyoló/fűrész egység Ø125 mm, 5 500–10 000 fordulat/perc (inverter)

  • Motor: 2,2 kW

  • Megnövelt Z-nyomás

• A RO AX előnyei: magas termelékenység, pontosság, kiváló felületi minőség, gyors megmunkálás; akár 90%-kal kevesebb karbantartás (kb. 1 000 óránkénti karbantartási intervallum).

Kiegészítő felszerelés

• TRB14 oldalsó szerszámtár (opcionális), jobb oldalon:

  • Kapacitás: akár 11 szerszám; max. Ø350 mm

  • Középtávolság 130 mm

  • Max. szerszámtömeg 8 kg; összesen 48 kg

• 4 db H75 munkadarab-emelőtartó, két emelési szint (a szorítók felett és a munkaszinten), tartónként 20 kg

• Kiegészítő hardverkulcs USB-csatlakozóval
