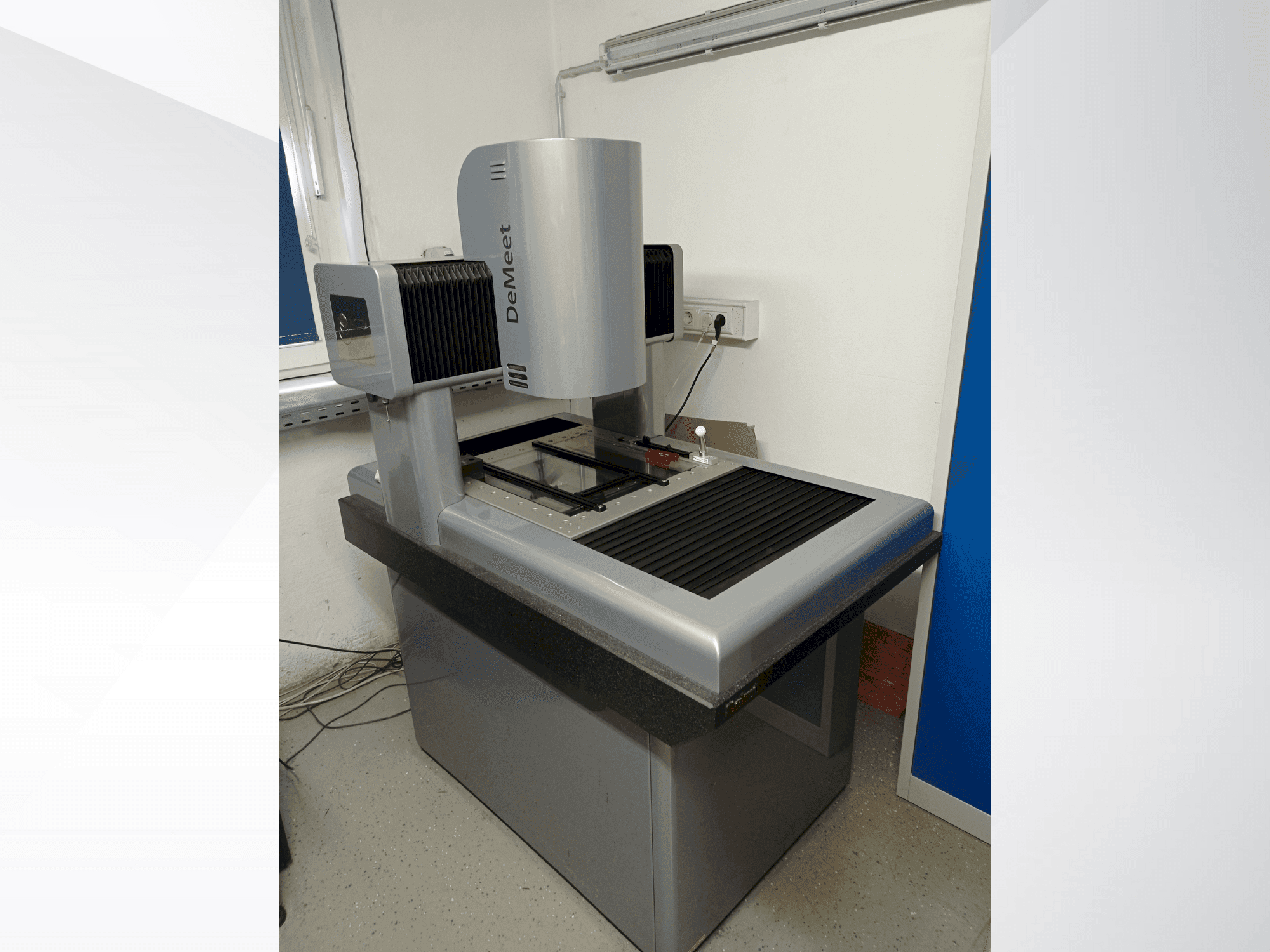

SCHUT - DeMeet 404DE-MEA-SCH-2017-00001

- Mérőasztal (mm): x560, y584

- A mérőasztal maximális terhelése (kg): 50

- Videorendszer: DeMeet Sony érzékelős kamera

- Telecentrikus objektívek:

- Nikon: 3,0x (opciók: 1,0x, 5,0x, 10,0x)

- Leica-Design: 2,0x (opciók: 1,0x, 5,0x, 10,0x)

- Mitutoyo: 3,0x (opciók: 1,0x, 5,0x, 10,0x)

- Gyűrűs megvilágítás: 3 gyűrű, 16 szegmens, 48 cella (állítható)

- Átvilágítás és koaxiális megvilágítás: állítható

- Érintőérzékelő rendszer: Renishaw TP20 (kombinált változat)

- Felépítés: rögzített híd gránit alaplemezzel, DIN 876/00

- Szerkezet: Rendkívül alacsony feszültségű, felületköszörült öntöttvas

- Mérőasztal anyaga: nikkelezett acél, alacsony feszültségű

- Lineáris vezetők: THK lineáris vezetők

- Lineáris jeladó: Renishaw TONiC lineáris jeladó

- Hajtásrendszer: Faulhaber DC szervomotorok

- Vezérlés / kezelés: motoros joystick / CNC

- Mérési tartomány: X = 400 mm, Y = 400 mm, Z = 200 mm

- Mérőasztal méretei: X = 560 mm, Y = 584 mm

- Maximális asztalterhelhetőség: 50 kg

- A gép méretei (Sz x H x M): 870 mm x 1245 mm x 1580 mm

- A gép tömege: 700 kg

- Felbontás: 0,1 µm

- Maximális mozgási sebesség: X/Y = 250 mm/s, Z = 55 mm/s

- Maximális gyorsulás: X/Y/Z = 500 mm/s²

- Szabványos pontosság (L mm-ben):

- Videó végrehajtás: X/Y/Z 3,9 + L/150 µm (XY 4,5 + L/150 µm)

- Kombinált végrehajtás: X/Y/Z 3,9 + L/150 µm (XYZ 4,9 + L/150 µm)

- Nagy pontosság (L mm-ben):

- Videó végrehajtás: X/Y/Z 2,9 + L/200 µm (XY 3,5 + L/200 µm)

- Kombinált végrehajtás: X/Y/Z 2,9 + L/200 µm (XYZ 3,9 + L/200 µm)

- Opcionális pontosság (L mm-ben):

- Videó végrehajtás: X/Y/Z 1,9 + L/250 µm (XY 2,5 + L/250 µm)

- Kombinált kivitel: X/Y/Z 1,9 + L/250 µm (XYZ 2,9 + L/250 µm)

- Tápfeszültség: 90–120 V / 210–240 V (50–60 Hz)

- Teljesítményfelvétel: 400 VA

- Üzemi hőmérséklet-tartomány: 15 °C – 35 °C

- Névleges mérési hőmérséklet: 20 °C ± 0,5 °C

- Relatív páratartalom-tartomány: 40 % – 70 % (nem kondenzáló)
