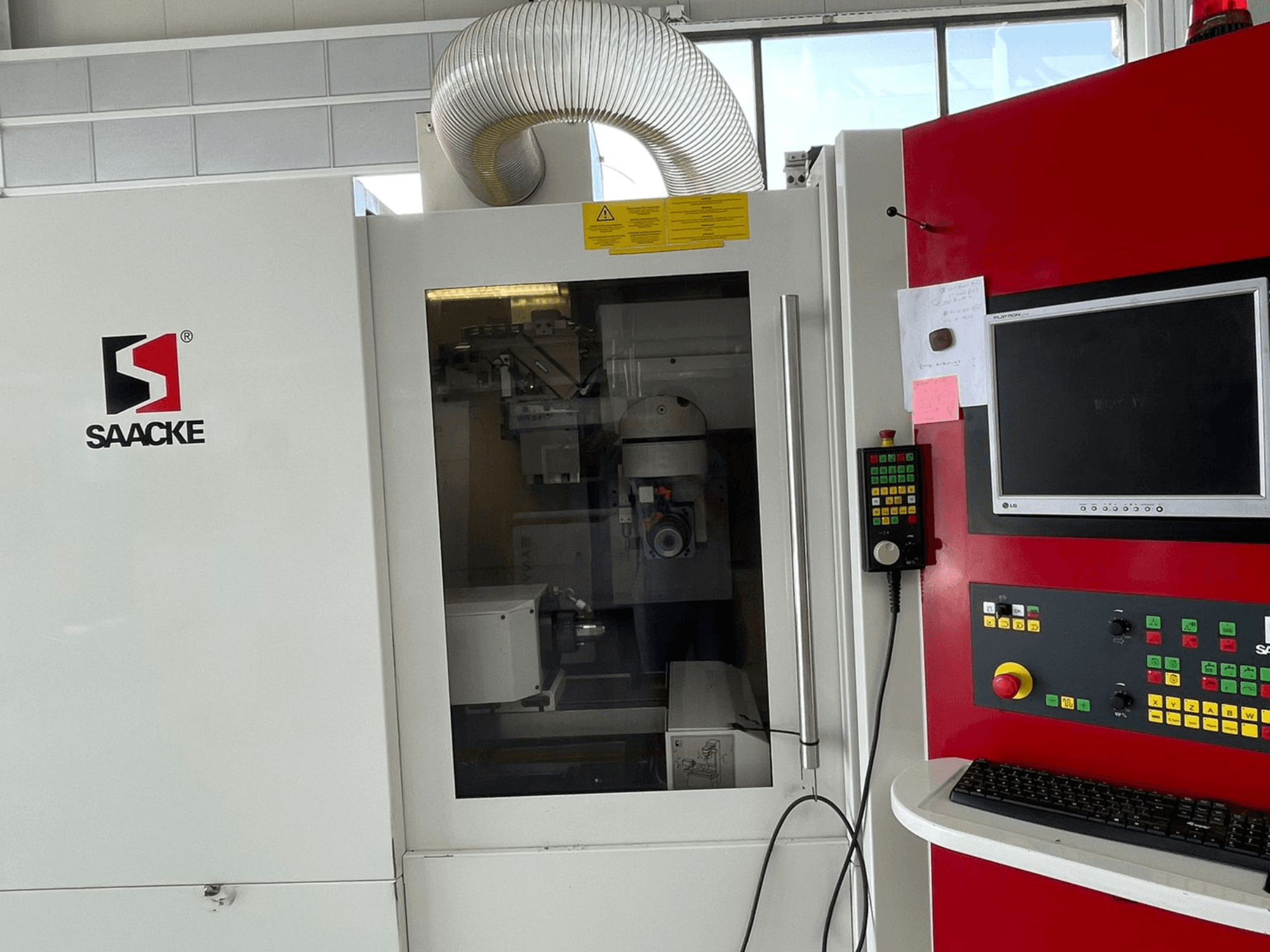

SAACKE - UWIFCH-GRI-SAA-2008-00001

• Munkadarabtartó A tengely: indexelési pontosság ±15"; indexelési lehetőségek 1-999; kumulatív osztáshiba 100 mm-nél: 8 µm; sebesség max. 600 fordulat/perc

• Szerszámtartó: ISO 50

• Orsótávolság-tartó hüvely: max. 28 mm (automatikus rögzítéssel: Ø20 mm)

• Névleges meghajtási teljesítmény:

  • S1-100%: 7,5 kW; csúcs: 16 kW

  • X-tengelyes hosszirányú elmozdulás: 2 kW

  • A tengelyes munkadarab-hordozó: 2 kW

  • Z-tengelyes keresztcsúszda: 2 kW

  • Y-tengelyes csiszolófej csúszómagasság: 2 kW

  • B-tengelyes csiszolófej forgás (forgóasztal): 2 kW

• Pozíciómérő rendszerek:

  • A tengely: Közvetlen mérőrendszer

  • B-, X-, Y-, Z-tengely: Közvetett mérőrendszer

  • Felbontás X/Y/Z: 0,0001 mm (0,1 µm)

  • Felbontás A/B: 0,0001°

• Elektromos csatlakozás: 20 kW / 50 A; üzemi feszültség 400 V, 50 Hz; vezérlőfeszültség 24 V; világítási feszültség 230 V; tartalék biztosíték: a hálózatról különálló tápellátás.

• Sűrített levegő: 15-17 Nm³/h; nyomás min/max 6/8 bar (600/800 kPa); minőség ≥ 4. osztály (ISO 8573-1)

• Vezérlés és szoftver: CNC NUM Axium Power 1050 PC-vel, programmemória 512 k; NUMROTOplus szoftver (dongle/hardlock szükséges); nullpontok kalibrálása a mellékelt mérési utasítások alapján (nincsenek jelölt referenciapontok).

Kiegészítő berendezések

• Munkadarabváltó opciók (automatizálás):

  • 1. opció: Pick-up kivitel

    • Max. munkadarab: mm × 120 mm; 1 kg

    • Raklaponkénti kapacitás:

      • Ø3,0-5,0 mm-es szár: 40 db

      • Ø5,1-8,0 mm: 32 darab

      • Ø8,1-11,0 mm: 28 db

      • Ø11,1-14,0 mm: 24 db

      • Ø14,1-20,0 mm: 20 db

  • 2. opció: Láncos rakodómagazin (megfogóegységgel)

    • Kapacitás: 64 munkadarab

    • Max. munkadarab: Ø32 mm × 200 mm; 2,5 kg

    • Tulajdonságok: Különböző munkadarabok kaotikus betöltése; a tokmányok automatikus cseréje lehetséges.

    • Tartóhüvelyek: Ø6, 8, 10, 12, 14, 16, 20

• Külső láncos rakodó opció: a gép súlya kb. 3.800 kg-ra, a hely pedig 3.000 mm × 1.875 mm-re nő.

• Hűtőfolyadék-szűrőrendszer (TRANSOR): A visszamosáshoz szükséges levegő kb. 700 Nl/min 5 percig 6-9 óránként 5 percig.
