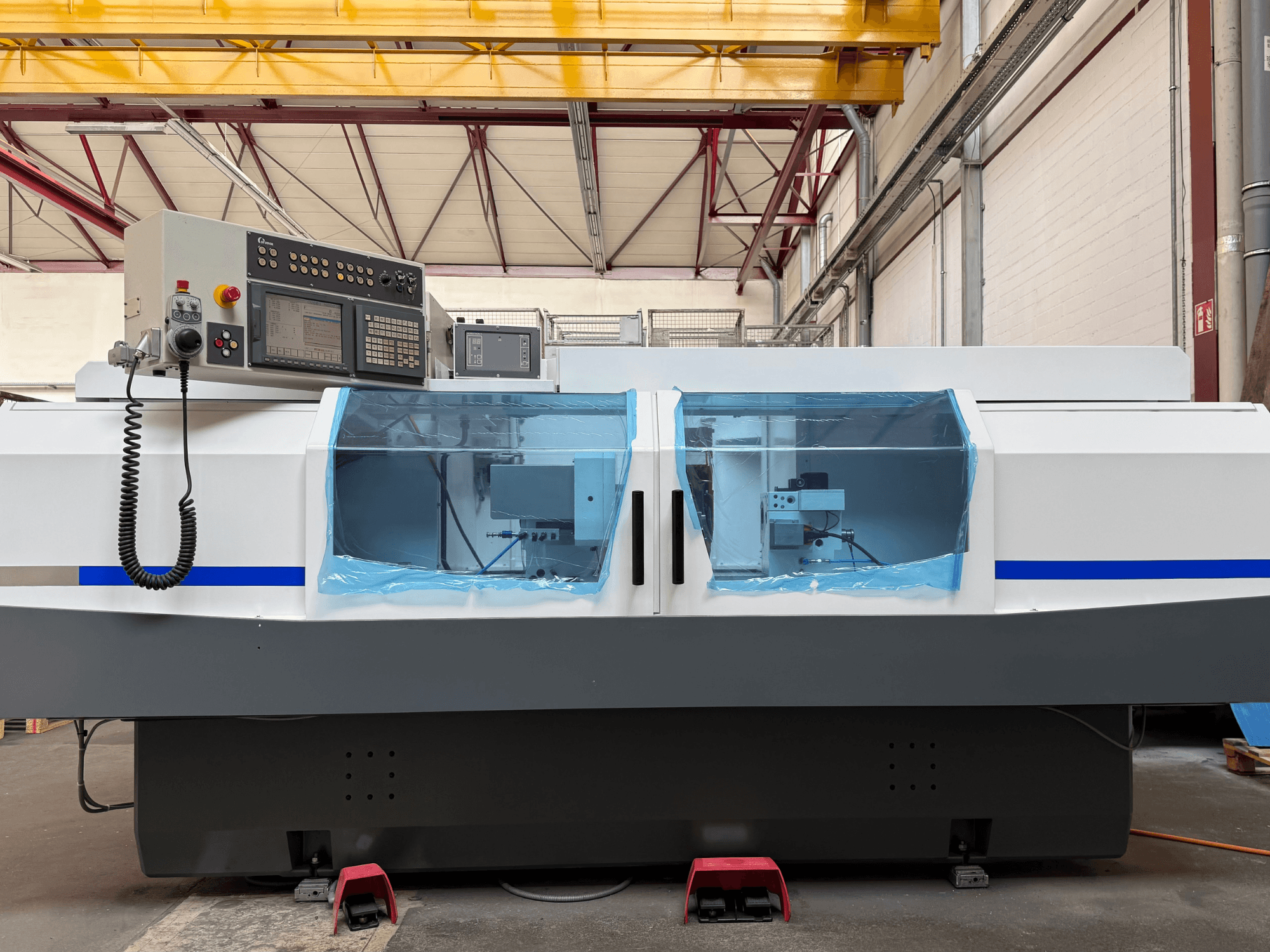

STUDER - S33 CNCCH-GRI-STU-2005-00001

- 2026-ban teljesen felújították

- Üzemidő: 0 óra a felújítás után

- Középmagasság: 175 mm

- Középtávolság: 1000 mm

- Gépalap: Granitan S103 ásványi öntvény

- Lökethossz: 285 mm (X-tengely) x 1150 mm (Z-tengely)

- X-tengely meghajtás: AC szervomotor és golyósorsó, 0° szög, előtolási sebesség 0,001–5,000 mm/min

- Z-tengely hajtása: AC szervomotor és golyósorsó, előtolási sebesség 0,001–10,000 mm/perc

- Mérőrendszer: Inkrementális skála az X és Z tengelyekhez, felbontás 0,0001 mm

- Köszörűfej: univerzális külső és belső köszörüléshez, Hirth-fogazat 1° (-15° és +195° között)

- Motoros orsó (2. pozíció): 7,5 kW, 1400–3200 fordulat/perc, programozható vágási sebesség max. 50 m/s

- Külső csiszolóvédő: 500 × 63 mm-es D méretű F1 (80 mm-es F5) csiszolókorong automatikus érintésvédelemmel

- Belső köszörűorsó (3. pozíció): Studer szíjhajtású belső köszörűorsó (180°), frekvenciaváltóval

- Munkatartó: univerzális, görgőscsapágyas, MK5 kúpos, hengeres külső orr átmérője 70 mm, orsófurat átmérője 28 mm, kézi orsórögzítés

- Munkatartó-meghajtás: 1,8 kW-os váltakozó áramú szervomotor, fordulatszám-tartomány 1–1500 ford./perc, lépésenkénti sebesség 1–50 ford./perc

- Megmunkálandó munkadarab súlya: max. 80 kg a központok között

- Hátcsapágy: MK4 kúpos, 35 mm-es lökethossz, tokmányátmérő 50 mm, hidraulikus tokmányvisszahúzás felügyelettel, kézi finombeállítás +/- 0,04 mm

- Pneumatikus emelők: Pneumatikus emelés a munkafej és a hátsó orsó egyszerű áthelyezéséhez

- Vezérlőrendszer: Fanuc 21i-TB 10,4" színes érintőképernyővel, beépített PLC-vel, 32 KB felhasználói memóriával, 400 programtárolóhellyel

- Tápellátás: 400 V ± 10%, 50 Hz ± 1 Hz, 24 V DC vezérlőfeszültség

- Opcionális felszerelés:

- Dittel Sensitron 6 érintésérzékelő mágneses érzékelővel (1 db)

- Movomatic C25 LP aktív tapintó

- 3 db szintezőelem

- Légkondicionáló egység a szekrényhez

- Euchner kézi vezérlőegység

- Forgatható befogó belső csiszoláshoz

- A hátsó orsó parkolóhelyzete

- 3 db Studer szíjhajtású belső csiszolóorsó (24 000 ford./perc / 40 000 ford./perc / 60 000 ford./perc)

- Lábpedál a C-tengely kézi vezérléséhez nyitott ajtók mellett

- Lábpedál a befogószerkezet működtetéséhez (hátsó orsó)

- Elektromos csatlakozó a forgó élezéshez (orsó opcionális)

- Movomatic ES 124 menet közbeni mérővezérlés (mérőfej opcionális)

- 8 db használt köszörűkorong-karima külső köszörüléshez

- Különféle új MK4 központok

- Különféle élezőeszközök

- További képességek: Menet- és formaköszörülésre alkalmas (a szoftvert közvetlenül a Fritz Studer AG-tól kell megrendelni)
