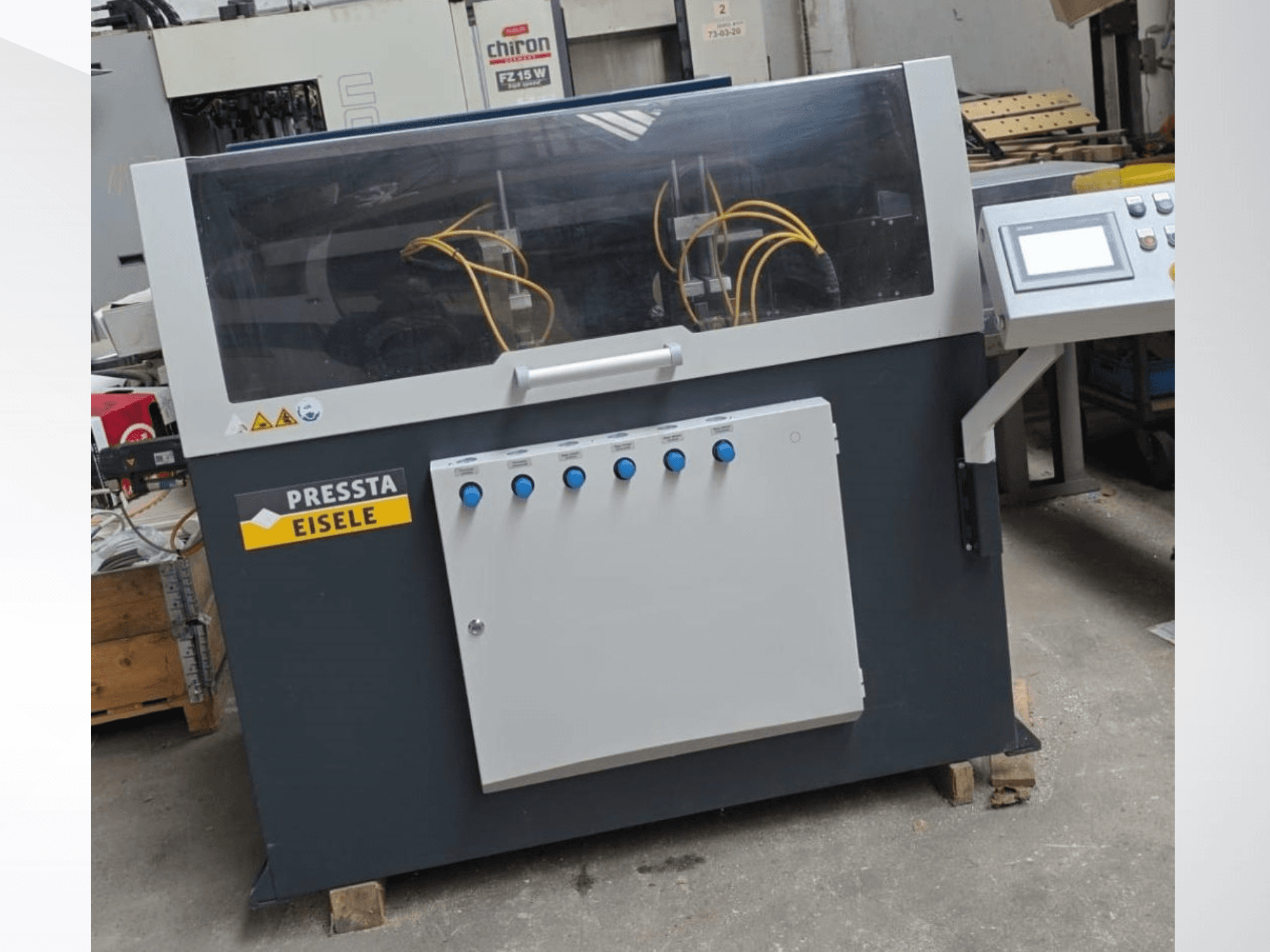

PRESSTA EISELE - PROFILMA 502 DE-SAW-PRE-2023-00001

Műszaki adatok

• Fűrész hajtómű teljesítménye: 7,5 kW (7 500 W)

• Üzemciklus: S6

• Fűrészlap fordulatszáma: max. 2 850 fordulat/perc

• Tápfeszültség: 400 V, háromfázisú, 50 Hz

• Áramfelvétel: 16 A

• Üzemi nyomás: 6–8 bar

Vágási teljesítmény

• Maximális vágási szélesség: 270 mm

• Maximális vágási magasság: 150 mm

• Maximális vágási átmérő: 270 mm

• Maximális kör alakú anyagkapacitás (90°): 190 mm

• Maximális profilszélesség: 270 mm

• Szekcióhossz-tartomány: 3–4 000 mm

• Minimális maradékhossz: 75 mm-től (a profiltól függően)

Fűrészlap

• Fűrészlap átmérője: Ø550 mm

• Fűrészlap furata: Ø40 mm

Vezérlőrendszer

• PLC: Siemens S7

• HMI: SIMATIC érintőképernyő

• Vezérlő: CPU 315

• Biztonsági rendszer: Flexisoft

• Funkciók:

  • Darabszámláló

  • Tételszorzó kötegelt feldolgozáshoz

  • Ciklusidő kijelzése

  • Láncméret-kezelés

  • Hibadiagnosztika

Csatlakozási lehetőségek

• Távoli hozzáférés: IXON útválasztó VPN-kapcsolattal

Anyagadagoló rendszer

• Hajtás típusa: Elektronikus szervohajtás

• Adagolási löket: 800 mm

• Hajtásmechanizmus: Golyósorsó

• Maximális profilhossz: 4 000 mm

• Előtolási támasz: Emelő/süllyesztő görgős támasz

Fűrész előtolás

• Előtolás típusa: Motoros

• Előtolás beállítása: Fokozatmentes

• Vágási irány: alulról felfelé

Rögzítőrendszer

• Típus: Pneumatikus vízszintes és függőleges rögzítés

• Rögzítési pozíció: Előtolási és kivezetési oldal

• Nyomásszabályozás: 6 különálló nyomásszabályozó

Kenés

• Kenés típusa: Szakaszos permetező rendszer

• Tartály űrtartalma: 1 l

• Jellemzők:

  • Szintfigyelés

  • Automatikus kikapcsolás

Biztonsági jellemzők

• Teljes biztonsági burkolat

• Hangszigetelt géptest

• A gép automatikus leállítása az anyagkészlet kimerülésekor

• A vágási rés kiterjesztése a vágott felületek védelme érdekében

Anyagtartó

• Bejutó szállítószalag: 740 mm-es görgős szállítószalag behatolásgátlóval

• Kimeneti asztal: 450 mm-es Pertinax támasztóasztal behatolás elleni védelemmel

Elszívás

• Elszívó nyílások: 2 × Ø100 mm

Forgácselszívó egység

• Modell: MG 3 (Italyvacuum Vortex 58 FT)

• Gyártási év: 2022

• Motor teljesítménye: 3 kW

• Feszültség: 400 V / 3~ (±5%)

• Áramfelvétel: 7,2 A

• Súly: 130 kg

• Jellemzők:

  • Beépített ciklonikus elválasztó rendszer

  • Érintésmentes antisztatikus rendszer

További információk

• A gép bekapcsolt állapotban is megtekinthető.
