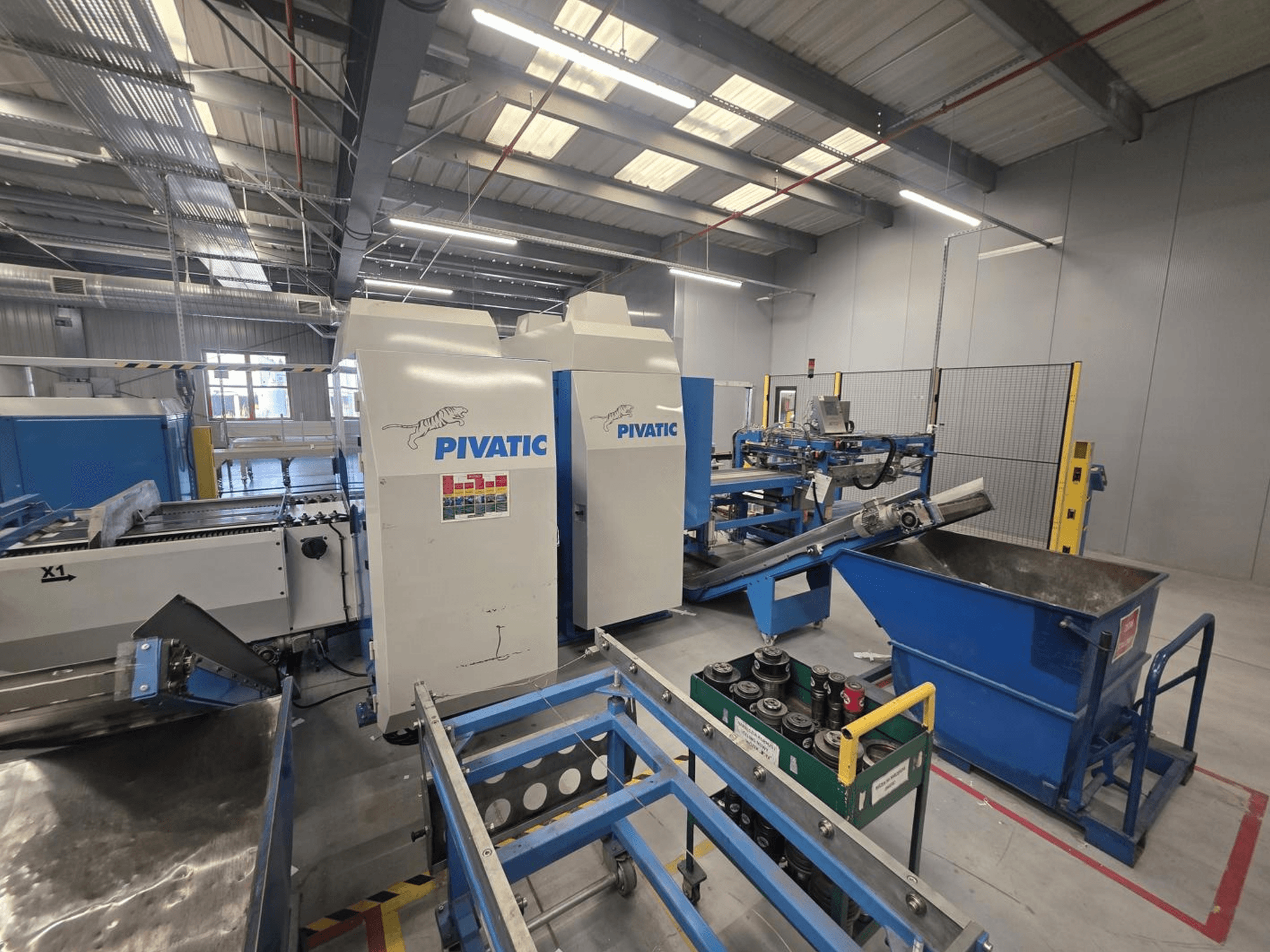

Pivatic - Punching Line PCC80-e TT HTPL-PUN-PIV-2013-00001

• Alkalmazás: Lyukakkal, kivágásokkal és bevágásokkal ellátott lapos fémalkatrészek (panelek, konzolok, burkolatok, elektromos szekrényalkatrészek stb.) sorozatgyártása

• Folyamatmenet: Tekercs → letekercselés → kiegyenesítés → pozicionálás → TT lyukasztás → HT lyukasztás → alkatrész vágás → kiadagolás/halmozás

• Műszaki adatok:

  • Lemezszélesség: 60–830 mm

  • Lemezvastagság: 0,5–2,0 mm (akár 4,0 mm-ig is kapható változat)

  • Maximális tekercs súly: 5 000 kg

  • Beépített teljesítmény: 20 kW

  • Tápfeszültség: 3 x 400 V + PE

  • Frekvencia: 50 Hz

• Lyukasztórendszer:

  • TT (Thick Turret): CNC-lyukasztás szabványos kazettás szerszámokkal rugalmas furatok/kivágások/kontúrok kialakításához

  • HT (Hard Tool): Második lyukasztó szakasz speciális szerszámokkal ismétlődő műveletekhez

• Helyigény:

  • A fővonal alapterülete: 17,5 x 5,5 m

  • További hely a hulladék számára: 1,5 m

  • További helyigény az HT szakaszhoz: 1,55 m

• A gép állapota: Teljesen működőképes és gyártásban van; ellenőrzés és próbaüzem lehetséges

További felszerelés

• A csomagban:

  • Tekercs-pozicionáló kocsik

  • Tekercs-letekercselő

  • Lemezkiegyenesítő

  • Vezérlőpanel a tekercsletekercselő/kiegyenesítő egységhez és a tekercskocsikhoz

  • Fő vezérlőpanel

  • Dönthető szállítószalag a termékek választható kiadagolásához

  • Szállító- és rakodómodul

  • Biztonsági rendszer rögzített védőburkolatokkal és fotoelektromos sorompókkal

  • Vezérlőszekrény hidraulikus hajtásegységgel

  • Szerszámkazetta-kocsik

  • Kemény szerszámok szállító- és tárolóállomása

• Nem tartozék:

  • Lyukasztó szerszámok

  • Szerszámkazetták

  • Egyes fotókon robot is látható
