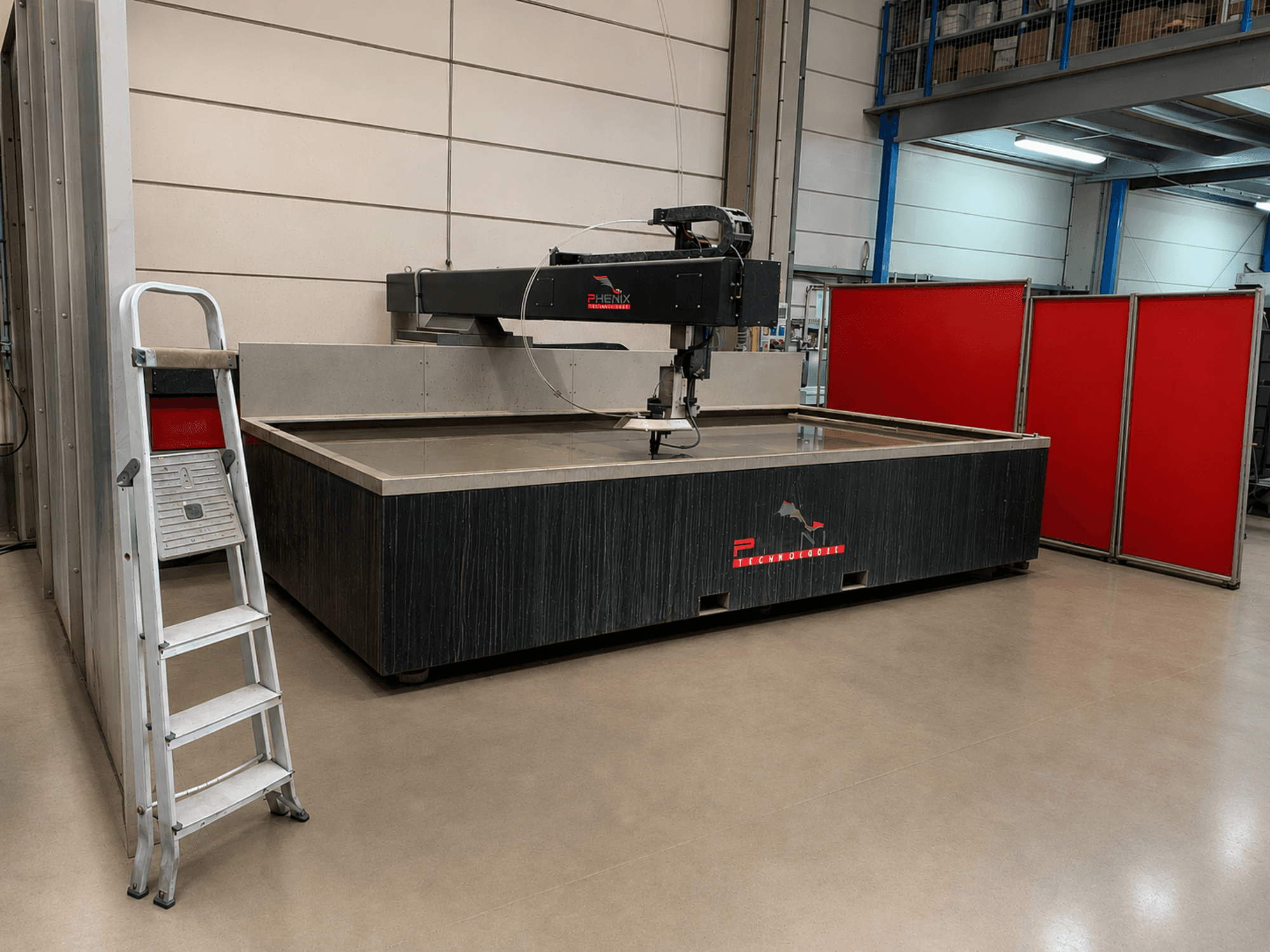

PHENIX - TECHNOLOGIE MD-JET 2040 FR-CUT-PHE-2015-00001

• Munkaterület: 3 000 × 1 500 mm

• Vágási eljárás: Tiszta vízzel és csiszolóanyaggal történő vízsugaras vágás

• Alkalmas anyagok: Acél, rozsdamentes acél, alumínium, horganyzott acél és egyéb anyagok

• Maximális vágási vastagság: Akár 70 mm (az anyagtól függően)

• Működésellenőrzés: A szétszerelés előtt elvégezhető

Gép / Mozgásrendszer

• Konzolos kialakítás (3 oldalról terhelhető)

• Lineáris vezetőpályák golyóscsapágyas blokkokkal

• Golyósorsó-hajtás

• Kefe nélküli tengelymotorok inkrementális enkóderekkel

• Automatikus kenés

• A tengelyek védelme a koptató szennyeződések ellen

• Pozicionálási pontosság: ±0,1 mm

• Ismételhetőség: ±0,05 mm

• Rozsdamentes acél víztartály állítható túlfolyóval és gyorsürítő szeleppel

• Horganyzott tartó rácsok

• Biztonsági fénykapuk és vészleállító rendszer

Vágófej

• AccuStream vágófej

• Maximális üzemi nyomás: 4 000 bar (az MD JET kézikönyv szerint)

• Ajánlott fúvókaátmérő: 0,10–0,30 mm

• Zafír vagy gyémánt nyílás

• Hidraulikus be-/kikapcsoló szelep

• Konfigurációk: Tiszta vízzel vagy csiszolóanyaggal történő vágás

Nagynyomású szivattyú

• Gyártó/modell: Hypertherm HyPrecision 75S

• Szivattyú teljesítménye: 56 kW

• Maximális/gyári vágási nyomás: 4 137 bar

• Gyári átlyukasztási nyomás: 1 379 bar

• Maximális nagynyomású vízátfolyás: 5,7 l/perc 50 Hz-en / 6,1 l/perc 60 Hz-en

• Vágóvíz bemeneti áramlása: 11,4 l/min

• Vágóvíz bemeneti nyomás: 3–8 bar

• A szivattyú méretei (H × Sz × M): 1 930 × 1 016 × 1 422 mm

• A szivattyú üzemi/szállítási tömege: 1 497 kg / 1 415 kg

• Áramellátás: 400 V / 50 Hz

• Névleges áram / Főmegszakító: 103 A / 125 A

• Hidraulikaolaj-tartály űrtartalma: 151 L

• Hidraulikaolaj: ISO VG 32 vagy 46

• Maximális hidraulikaolaj-hőmérséklet: 54,4 °C

• Maximális hidraulikus nyomás: 217 bar

Kiegészítő felszerelés

• Nyomás alatt álló csiszolóanyag-rendszer:

  • Koptatóanyag-tartály űrtartalma: 200 L

  • A tartály nyomása: 8 bar

  • A tartály méretei: 1 070 × 780 × 1 320 mm (az MD JET kézikönyv szerint)

  • Saját tömeg: 120 kg

  • Automatikus csiszolóanyag-adagoló rendszer alacsony szintjelzéssel

  • Pneumatikus csiszolóanyag-szállítás

  • Beépített csiszolóanyag-adagoló/elosztó rendszer

• Opcionális/elérhető: Valós idejű vágási magasság-érzékelő rendszer (ahogyan az szerepel, elérhetősége opcionális)
