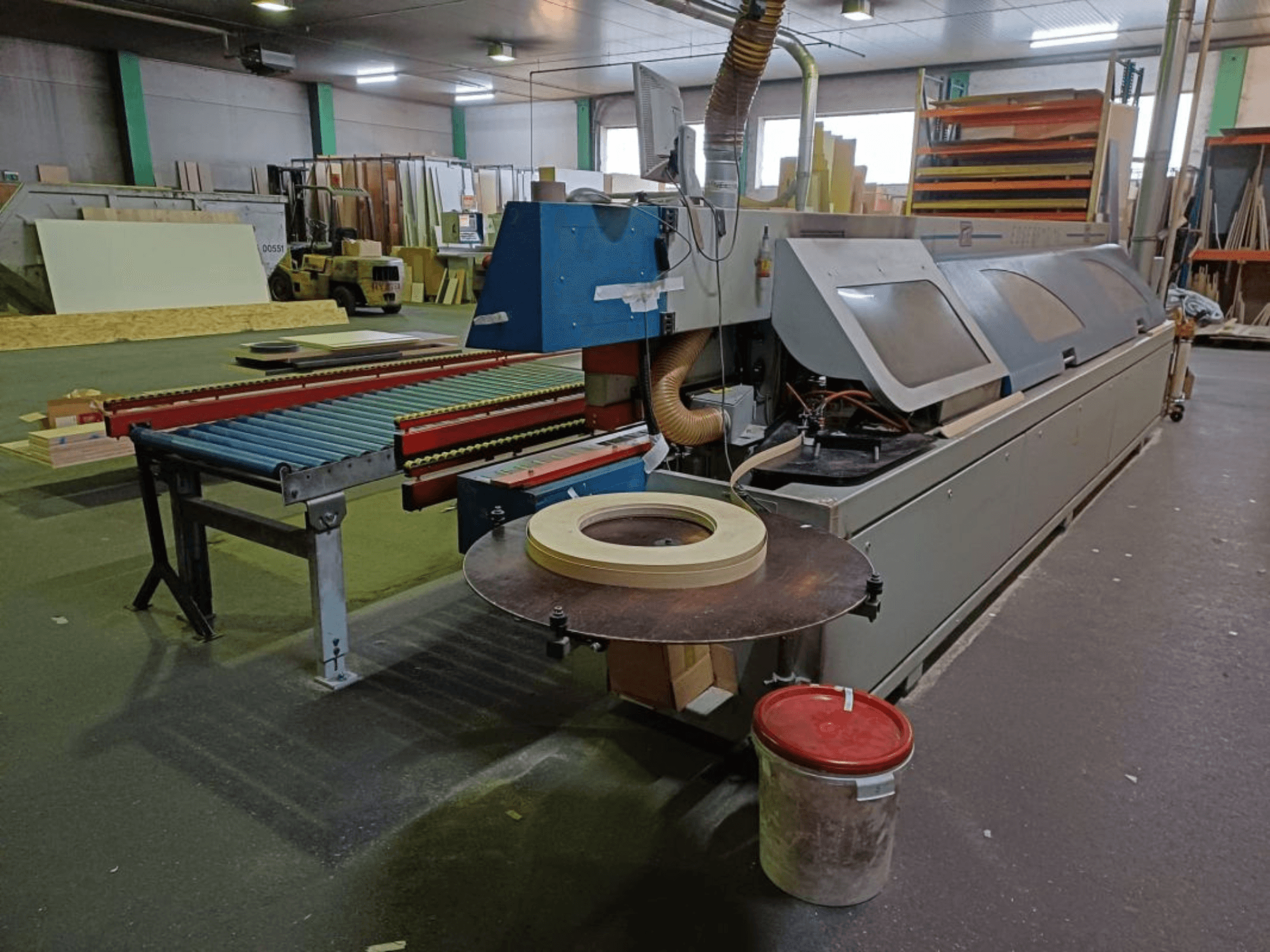

OTT - TWISTERAT-EDG-OTT-2005-00001

• Ragasztó alkalmazása: Felhordó henger szinkron és ellenforgással.

• Élvastagság: 0,3-10 mm

• Munkadarab vastagsága: 8-60 mm

• Munkadarab szélessége: legalább 70 mm

• Munkadarab hossza: legalább 150 mm

• Üzemi nyomás: 6 bar

• előtolási teljesítmény: 3,0 kW

• előtolási sebesség: 14-20 m/perc

• Elektromos csatlakoztatás: Elektromos csatlakozás: 3x 400 V, 50 Hz

• Elszívási követelmény: 1x Ø180 mm, 20 m/s = 35 m³/perc

• Levegősebesség (minimum): 1,5 m³/perc: 20 m/s

• Sűrített levegő fogyasztás: kb. 300 l/min

Feldolgozóegységek / berendezések a gépen:

• Összeillesztés:

  • 2 x 2,2 kW, n=14.600, 250 Hz; két alkalmazásvezérelt munkaorsó

• Kombinált olvadékragasztó egység:

  • Felülre szerelt, cserélhető tartály EVA, PUR forróolvadék ragasztóhoz vagy tisztító granulátumhoz; tartály térfogata 2,5 l

• AKM (automata peremmagazin):

  • Automatikus szegélytároló optikai felügyelettel rögzített hosszúságú szalagszélekhez

• Takaró:

  • 2 x 0,8 kW, n=12 000, 200 Hz; automatikus 0°/5°-os elfordítás; 2 HM fűrészlap Ø140 x 3,2 x 16, z=34

• Süllyesztett marás:

  • 2 x 0,7 kW, n=12.000, 200 Hz; egyoldalas tapintás; 2 keményfémhegyű indexelhető késfej HF70, Ø70 x 20 x 16, z=4

• Finommarás (15°/30°/45°):

  • 2 x 0,3 kW, n=12.000, 200 Hz; kétoldali tapintás; 2 keményfém vágófejű, maróbetétes HF70, Ø70 x 20 x 16, z=4

• AWSR (R2-R5 sugár):

  • 2 gyorscserés készlet finommaróhoz, 2 x 0,3 kW; 2 keményfém forgácsolóbetétes marófej AR73 x 16 x 16 x 16, z=3, R2-R5

• AKF (másolómarás):

  • Automatizált másolómarás két különálló munkasarkantyúval a végfelületekhez és a hosszirányú sugarakhoz; 2 x 0,37 kW, 12 000 fordulat/perc; szerszámok R1-R3

• Fűrészlapát:

  • 2 x keményfém kaparó, automatikus előtolás

• Felületi kaparó:

  • 2 x keményfém kaparó, finombeállítóval

• PU-készlet:

  • 5-utas permetező berendezés (2 x leválasztószer, 1 x kenőanyag, 2 x tisztítószer), finom csiszolóberendezés ruhakoronggal.

• Éltisztító:

  • 2 x 0,2 kW, n=2,800, 50 Hz, oszcilláló kefék
