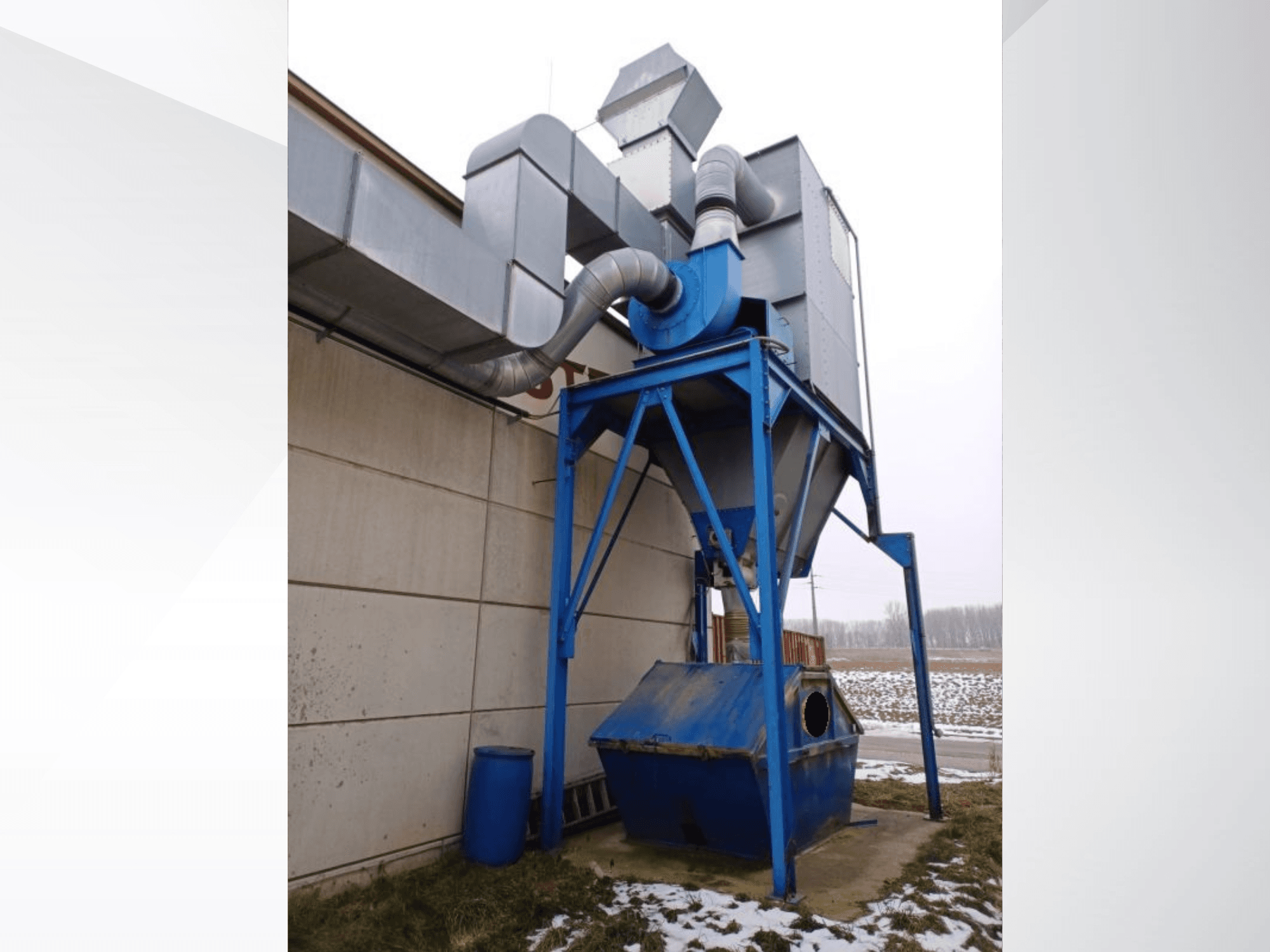

LBH - Suction systemAT-OTH-LBH-2002-00001

• Visszatérő levegő/elszívott levegő (műszaki adatok):

  • Csatorna keresztmetszete: 700 x 700 mm

  • Visszatérő levegő sebessége: 7,5 m/s

  • Elszívott levegő sebessége a műhelyben: <0,5 m/s

  • Hangnyomás a kipufogógáztól 3 m-re (nyári üzemmódban): 55 dB(A)

• Elszívó ventilátor:

  • Kivitel: Szíjhajtású radiálventilátor (járókerék statikusan/dinamikusan kiegyensúlyozott).

  • Típus: VSR-080-0450-K

  • Motor teljesítménye: 22 kW

  • Légáramlás: 13 750 m³/h

  • Teljes nyomás: 3000 Pa

  • Főcső átmérője (ventilátor felőli oldal): 450 mm

  • Elszívási sebesség: 24 m/s

  • Hangnyomás 3 m-en: 78 dB(A)

• Közbenső szűrőrendszer:

  • Szűrőközeg: Poliészter tűfilc tömlők

  • Tisztítás: 2 rezgőmotor, egyenként 180 W / 3000 min-1

  • Szűrőfelület: 155 m²

  • Szűrőfelület terhelése: 88 m³/h m²-enként

  • Maradék por a tiszta levegőben: <0,2 mg/m³

  • Alkalmazási kategóriák: U, S, G

  • Telepítés: A szűrő a következő módon kerül beépítésre: - A szűrő nem használható: Kültéren, horganyzott időjárásvédő burkolattal.

  • Hajtások: Fogaskerekes motor a csigás szállítószalaghoz 0,55 kW; fogaskerekes motor a zsiliphez (forgószelep) 0,55 kW

• Csőrendszer (műszaki adatok):

  • Fő forgácselszívó cső: Ø459 mm

  • Levegősebesség az elszívási pontokon: 22-26 m/s

Kiegészítő berendezések

• Csatornázás és biztonság:

  • Horganyzott visszatérő/elszívó légcsatorna: Horganyzott visszatérő/elszívó légcsatorna

  • bevizsgált K90 tűzvédelmi csappantyú a falon átmenő falnál

• Vezérlés/automatizálás:

  • Frekvenciaváltó (VFD) a kapcsoló-/vezérlőszekrényben a változó légmennyiséghez.

• Rezgés- és zajszigetelés:

  • Rezgéscsillapítókra szerelt ventilátor

  • Szívó- és nyomásoldali kompenzátorok

• Szűrőelvezetés és kezelés:

  • Csigás szállítócsiga (ürítőcsiga) csigahajtóműves meghajtással.

  • Forgószelep (zsilip) gumitömítő elemekkel; lánckerék/lánchajtás

  • forgácsgyűjtő tartály (a szűrő ürítése alatt)

• Védelmi és biztonsági rendszerek:

  • Fúvócsöves tűzoltóvezeték, kívül és lefelé vezetve, C-csatlakozóval végződve.

  • Felrobbantó berendezések (robbanásmentesítés) a VDI 3673 szerint

• Csővezetékek és csatlakozó hardverek:

  • Horganyzott csőhálózat csövekkel, könyökökkel, elágazásokkal, bilincsekkel.

  • Átmenetek/tömítések a gépekhez

  • Rugalmas elszívótömlők tömlőbilincsekkel

  • Horganyzott elzárószelepek a nem használt elszívási pontokhoz
