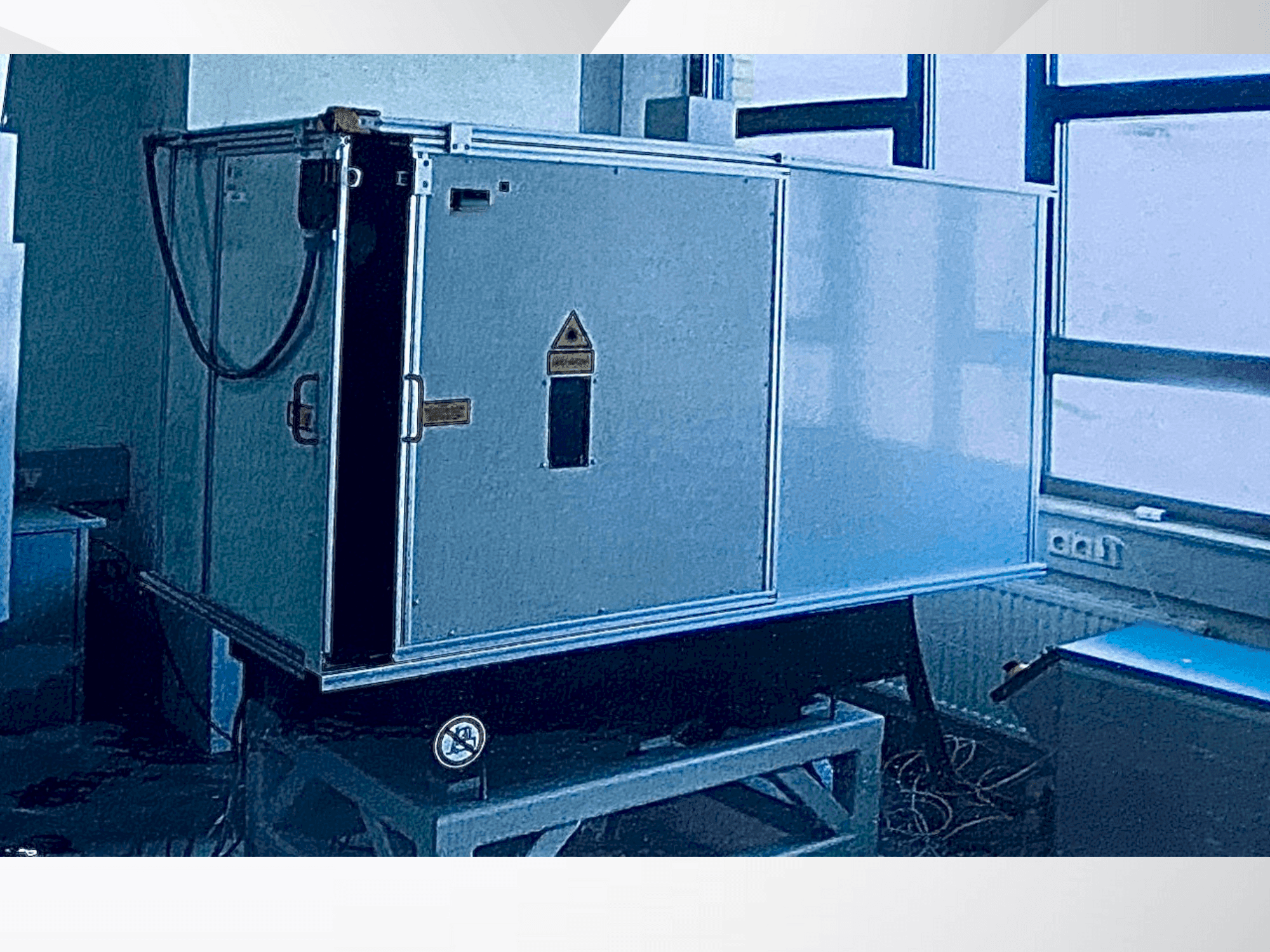

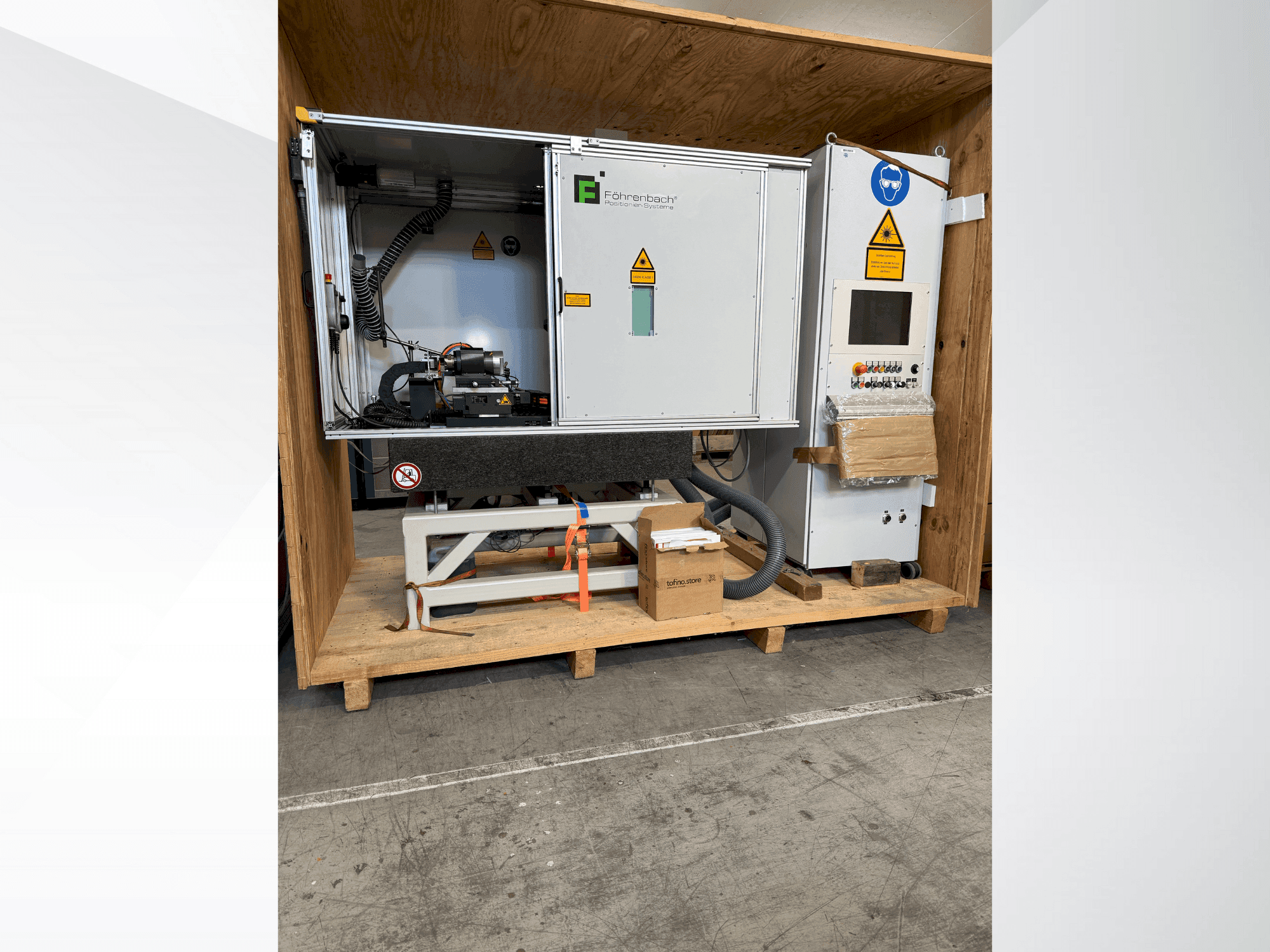

LASAG - KLS 246 CL60DE-OTH-LAS-2008-00001

• Alkalmazás: 4 tengelyes pozicionáló rendszer lézeres megmunkáláshoz/lézervágáshoz

• Alap és burkolat:

  • Hegesztett acél alapkeret; méretek LxSxH 1115 x 443 x 814 mm; szín RAL 7035

  • Gránitszerkezet alaplemezzel, gránitszöggel, csapágyegységekkel, menetes perselyekkel

  • Lézerbiztonsági kabin, 4. osztály (EN 60825-1), teljes burkolat, kilátóablakokkal.

  • Elülső tolóajtó fogantyúval, integrált lézerbiztonsági ablakkal, kamerával alátámasztott lézervédő üveggel

  • 2 mm-es acéllemezek, RAL 7035 porszórt bevonattal; levehető fedlap

  • 3 színű jelzőlámpa; ajtózár kapcsoló; 30x30 és 60x30 profilkeret

• Tengelykonfiguráció:

  • A tengely: RT3A 100x100 közvetlen meghajtású forgóasztal

  • Z tengely: PFS 325x300 precíziós csúszda

  • Y tengely: PFL 230/400 lineáris tengely

  • X tengely: 180/100 lineáris tengely

• XY asztal (PFLG 400x100):

  • PFLG (PFL50): PFLG (PFL50): PFLG (PFL50): PFLG (PFL50): 1: X 400 mm, Y 100 mm; sebesség 6 m/min

  • Pozicionálási pontosság ±0,005 mm/300 mm; ismételhetőség ±0,001 mm

  • Gyorsulás 10 m/s²; maximális terhelés 1 kg

  • Folyamatos erő hűtéssel 1110 N; lineáris motoros meghajtás

  • Anyag: öntöttvas GGG-25; vízhűtés

  • Kódoló: Heidenhain LC 483, pontossági osztály ±5 µm

• Z tengely:

  • Eljárás 300 mm; sebesség 0,12 m/min

  • Pozícionálási pontosság 0,03 mm/300 mm; ismételhetőség 0,003 mm

  • Golyóscsavar K25x5, T5 pontossági osztály; előfeszített orsó

  • Motor rögzítése karimás csatlakozóval; anyag: öntöttvas; függőleges beépítés

• Forgótengely (A/C tengely) RT3A100x100:

  • Elektronikusan kommutált 3-fázisú szinkronmotor

  • Asztali átmérő 99 mm; átmenő furat 20 mm; centrírozás 30 H7

  • Súly 5,2 kg; védelmi osztály IP40 (IP54 légtelenítéssel)

  • Meneteltérés <4 µm; síkosság 4 µm; koncentricitás ±1,5 µm

  • Maximális fordulatszám 1300 rpm

  • Mérőrendszer: Renishaw Signum; jelperiódus 20 µm; kimenet 1 Vss

  • egyenáramú kapcsolási feszültség 600 V

  • Nyomaték: névleges léghűtéses 1,5 Nm; névleges vízhűtéses 2,5 Nm; csúcsérték 5 Nm

• Lézerrendszer:

  • Típus: LÉZER: LASAG KLS 246 CL60

  • Elektromos: 400 VAC, 3 fázis, 50/60 Hz, 11 kVA

  • Súlyok: tápegység 200 kg; lézerfej 35 kg; lézerforrás 25 kg.

  • Lézerkábel hossza 4 m

  • Csatlakozások: hálózati tápegység, dugalj, hűtővíz

• Vezérlőrendszer:

  • L2-CNC szoftver; IPC rendszer 820-W CNC-hez; SERCOS interfész

  • I/O: 24 bemenet, 16 kimenet; bővíthető

  • Operációs rendszer: Windows XP; RAM 512 MB; Ethernet 10/100 Mbit

  • Kézi vezérlőegység kézikerékkel; start/stop; vészleállítás; lézeres E-stop integrációval

  • Programozható gyorsítás; tengelyhiba-kompenzáció akár 1000 pontig

  • 15" TFT érintőképernyő

• Meghajtások:

  • AC szervomotor, névleges nyomaték 2,35 Nm

  • Abszolút kódoló 512 inkrementum; fékkel

Kiegészítő felszerelés

• Vízcirkulációs hűtő (AKW13):

  • Hőmérséklet-tartomány +6 és +26 °C között; hűtőteljesítmény 1,7 kW 15 °C hőmérsékleten.

  • Hűtőközeg R134a; töltet 0,8 kg

  • Kompresszor teljesítménye 0,6 kW; energiafogyasztás 1200 W

  • Tápegység 230 V, 50 Hz; áram 6,4-6,5 A

  • Tartály térfogata 11 l; áramlási sebesség 0,55 m³/h; nyomás <1 bar

  • Megengedett üzemi nyomás 18 bar; szivattyú: sárgaréz centrifugálszivattyú

  • Méretek 360 x 705/815 x 750 mm; súly 60 kg; zajszint <70 dB(A)

• Szekrényhűtő egység (Rittal SK):

  • Névleges feszültség 230 V, 50 Hz, 1~

  • Névleges áram 5,4 A; indítóáram 12,0 A; előbiztosítás 10 A

  • Névleges hűtőteljesítmény 825/875 W; hasznos hűtőteljesítmény 1000/790 W

  • Hűtőközeg R134a, 325 g

  • Megengedett nyomás: HD/HP 25 bar, ND/LP 16 bar

  • Hőmérséklet-tartomány 20 °C és 55 °C között; zajszint 64 dB(A); súly 39 kg
