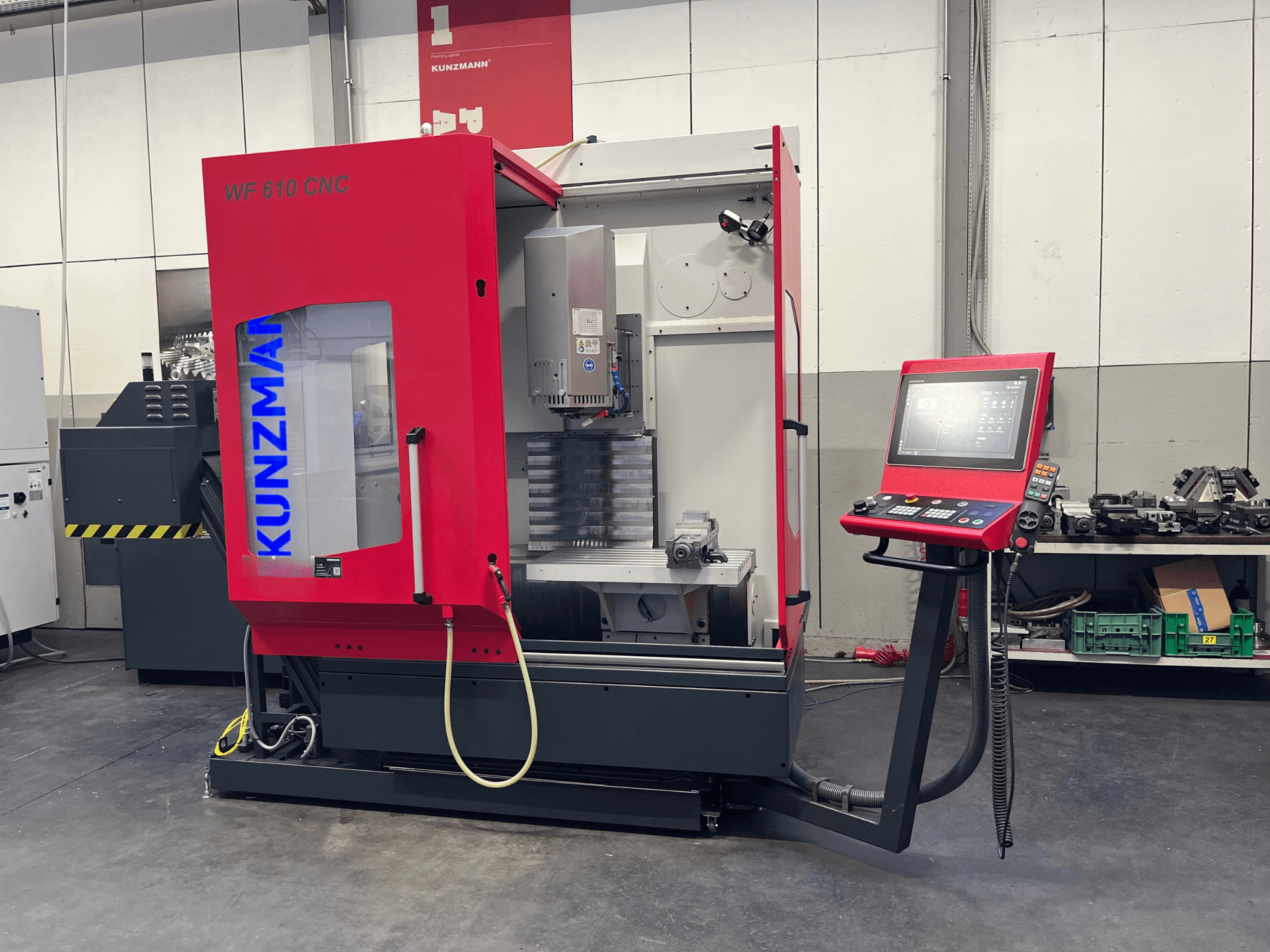

KUNZMANN - WF 610 CNCDE-MIL-KUN-2024-00001

- Bemutató gép

- Orsó üzemórák: 332 óra

- Programfutási idő: 310 óra

- Előtolási sebesség (gyorsmozgás): X/Y/Z max. 30/30/15 m/perc

- Főhajtás (opcionális felszerelés): SK 40 motoros orsó, 1–12 000 fordulat/perc (svájci gyártmány)

- Orsó teljesítmény: 8,5 kW (S1-100% ED) / 11,5 kW (S6-40% ED)

- Orsó nyomaték: 43 Nm (S1-100% ED 1 880 fordulat/percnél) / 58 Nm (S6-40% ED 1 880 fordulat/percnél)

- Szerszámcsatlakozó: SK 40 DIN ISO 7388-1 AD típus (korábban DIN 69871 AD) rögzítőcsappal, DIN ISO 7388-3 AD típus (korábban DIN 69872)

- Szerszámrögzítés: mechanikus, rögzítőerő 10 000 N, hidraulikus kioldás

- Függőleges marófej: Közvetlen meghajtású, kézzel -5/+90°-ig dönthető, kinyújtható orsó forgócsappal (lökethossz 70 mm, rögzíthető)

- Merev szögasztal felülete: 800 x 425 mm

- Asztali T-hornyok: 6 x 14 H7 (osztás 63 mm)

- Max. asztalterhelés: 300 kg

- Szerszámváltó: 20-állásos tárcsás magazin, SK 40

- Maximális szerszámátmérő: 75 mm (teljes tár) / 150 mm (szomszédos üres helyekkel)

- Maximális szerszámhossz: 250 mm

- Maximális szerszámtömeg: 8 kg

- Szerszámcsere idő: kb. 3 s (forgácsról forgácsra kb. 15 s)

- Pozicionálási pontosság (ISO 230-2): 0,008 mm (közvetlen lineáris mérőrendszerek)

- Ismételhetőség (ISO 230-2): 0,006 mm (közvetlen lineáris mérőrendszerek)

- Mérőrendszer: HEIDENHAIN abszolút közvetlen lineáris mérőrendszer (felbontás 0,001 mm)

- Hűtőfolyadék-átvezetés az orsón keresztül (IKZ): 50 bar-os nagynyomású szivattyú (26 l/min), 4 fokozatú nyomásbeállítás (15/25/40/50 bar), 25 µm-es kettős kapcsolós szűrő

- Belső léghűtés: Orsón átmenő léghűtés, M-funkcióval programozható

- Külső léghűtés: rugalmas, csuklós tömlő, M-funkcióval programozható

- Papírszalagos szűrőegység: Trommel-mulden szűrő 600 l-es külső tartállyal, VDF150/50/50 típusú (150 g/m²) szűrőszövet (méretek: 1800 x 860 x 1620 mm)

- Forgácsszállító: 115 l-es hűtőfolyadék-tartályba integrált csuklós szalagszállító, 60°-os dőlésszög, oldalsó ürítés balra (magasság 870 / 1060 / 1200 mm)

- Munkadarab-érzékelő: HEIDENHAIN TS 460 3D-érzékelő (infravörös) SE 661 adó-vevővel

- További tengelyek előkészítése: 4. tengely előkészítése (tengelyvezérlő a kapcsolószekrényben, előre bekötött interfész)

- Automatizálási interfész: Előkészítő készlet az EDUCATION4.0 kobotcellához (Harting csatlakozó I/O interfész, pneumatikus csatlakozás, valamint 2x pneumatikus asztali csatlakozás, max. 6 bar)

- Burkolatajtó: Övhajtású automatikus csúszó elülső ajtó (kézi nyomógombos és programozható)

- Szoftveropció: OCM (Optimized Contour Milling) a fejlett trochoidális maráshoz

- Kézi vezérlőkerék: HEIDENHAIN HR 510 FS elektronikus kézi vezérlőkerék tengelyválasztással és vészleállító gombbal

- Üzemi feszültség: 400 V, 50 Hz

- Teljesítményfelvétel: kb. 21 kVA

- Vezérlőfeszültség: 24 V - Sűrített levegő-ellátás: 6,5–10 bar (a gépen legalább 6,5 bar szükséges)

- Gép súlya: kb. 2 900 kg (szerszámcserélővel)
