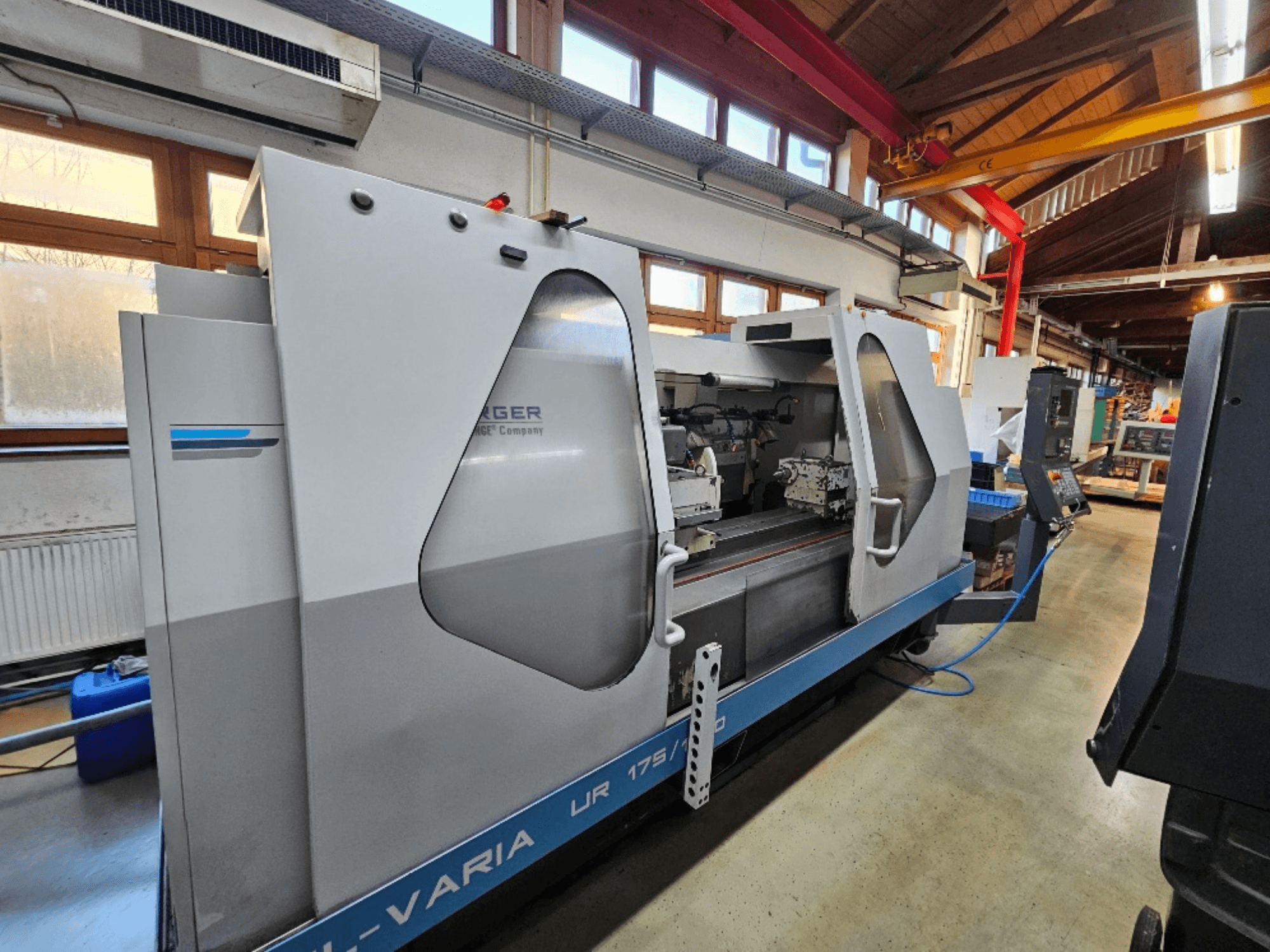

KELLENBERGER - Kel-VariaDE-GRI-KEL-1995-00001

• Kapacitás: középpontok között 1000 mm

• Konfiguráció: B-tengelyes dönthető csiszolófej.

Köszörűfej és B-tengely

• Rendelkezésre álló csiszolófejek: R, RS, UR

• R csiszolófej forgáspontja: +30°

• RS/UR fejek, forgó alkatrész indexelés:

  • Kézi indexelés: 180°-tól -190°-ig, 2,5°-os lépésekben

  • Automatikus indexelés: 180°-tól -90°-ig (vagy -30°-ig), 2,5°-os lépésekkel.

• B-tengely (RS/UR fejek): +180°-tól -190°-ig (egyes változatok kb. +30°-ra korlátozva); felbontás 0.1"

Munkafej

• Standard munkafej (C-tengely): -30° és +120° közötti forgásirány

  • Orsófordulatszám: legfeljebb 600 fordulat/perc (fokozatmentes)

  • Szerelési kúp: MK5; redukciós hüvely MK5/MK4

  • Adapterkarima: MK5 / DIN 55027 5 méret

  • Nyomatékkapacitás: 160 Nm

  • Max. munkadarab a középpontok között: 150 kg

• Munkafej forgó orsóval:

  • C-tengelyes forgáspont: -30°-tól +120°-ig

  • Orsó fordulatszáma: 5-500 rpm (fokozatmentes)

  • Szerelési kúp: MK5

  • Nyomatékkapacitás: 320 Nm (szorítószerkezettel együtt)

  • Max munkadarab a központok között: 220 kg

Farokállvány

• Kúpos: MK4

• Maró löket: 50 mm

• Mikrobeállítás (opció): ±150 µm (±0,006 in)

Köszörűkorongok és belső köszörülés

• UR-fej:

  • Bal oldali tárcsa max: 400 × 63 mm

  • Jobb kerék max: 400 × 50 mm

  • Maximális kerületi sebesség: 32 m/s

• R fej:

  • Kerék max: 500 × 100 mm

  • Maximális kerületi sebesség: 32 m/s 7,5 kW-os motorral; 45 m/s 9,2 kW-os motorral.

• RS fej:

  • Kerék max: 500 × 80 mm

  • Maximális kerületi sebesség: 32 m/s 7,5 kW-os motorral; 45 m/s 9,2 kW-os motorral.

• Belső köszörülés (opció/eszköz ezen a gépen):

  • Nagy teljesítményű orsók (HJN) rögzítőfurata: 80 mm

  • Szerelőfurat nagyfrekvenciás orsókhoz (MFV): 120 mm

Tengelyek és asztalok

• Z-tengely (alsó asztal):

  • Maximális sebesség: 15 m/min

  • Felbontás: Felbontás: 0,1 µm

  • Eljárás (1000 mm középpontok közötti változat): 1150 mm

• Felső asztal elfordulási tartománya (1000 mm középpontok között): 0 és +9° között

• X-tengely (csiszolócsúszda):

  • Max. elmozdulás: 320 mm

  • Maximális sebesség: 7,5 m/perc

  • Felbontás: Felbontás: 0,1 µm

Hajtómotorok

• X-tengelyes csúszka: (2000 min-¹): 0,94 kW (2000 min-¹)

• Z-tengelyes asztal: 0,94 kW (2000 min-¹)

• Indexelő / B-tengely: 0,63 kW (3000 min-¹)

• Köszörűorsó UR: 4,4 kW @ 50 Hz (3000 min-¹) / 5,2 kW @ 60 Hz (3600 min-¹)

• Köszörűorsó R/RS (7,5 kW-os változat): 7,5 kW @ 50 Hz (1500 min-¹) / 9 kW @ 60 Hz (1800 min-¹)

• Köszörűorsó R/RS (9,2 kW-os változat): (1500 perc-¹) / 11 kW @ 60 Hz (1800 perc-¹)

• Munkafej (standard és forgó): 3,1 kW (3000 min-¹)

• Hidraulikaszivattyú: 0,37/0,44 kW (1500/1800 min-¹)

• Hidrosztatikus szivattyú: 0,37/0,44 kW (1500/1800 min-¹)

Méretek, tömeg, segédberendezések (1000 mm-es középpontok közötti változat)

• Alapterület (L × Sz): 3600 × 2000 mm

• Súly: nettó 5000 kg; bruttó 6000 kg

• Minimális légnyomás: 4 bar

• Zajkibocsátás: 70 dB(A)

Kiegészítő felszerelés

• Övszűrős hűtőfolyadék-rendszer
