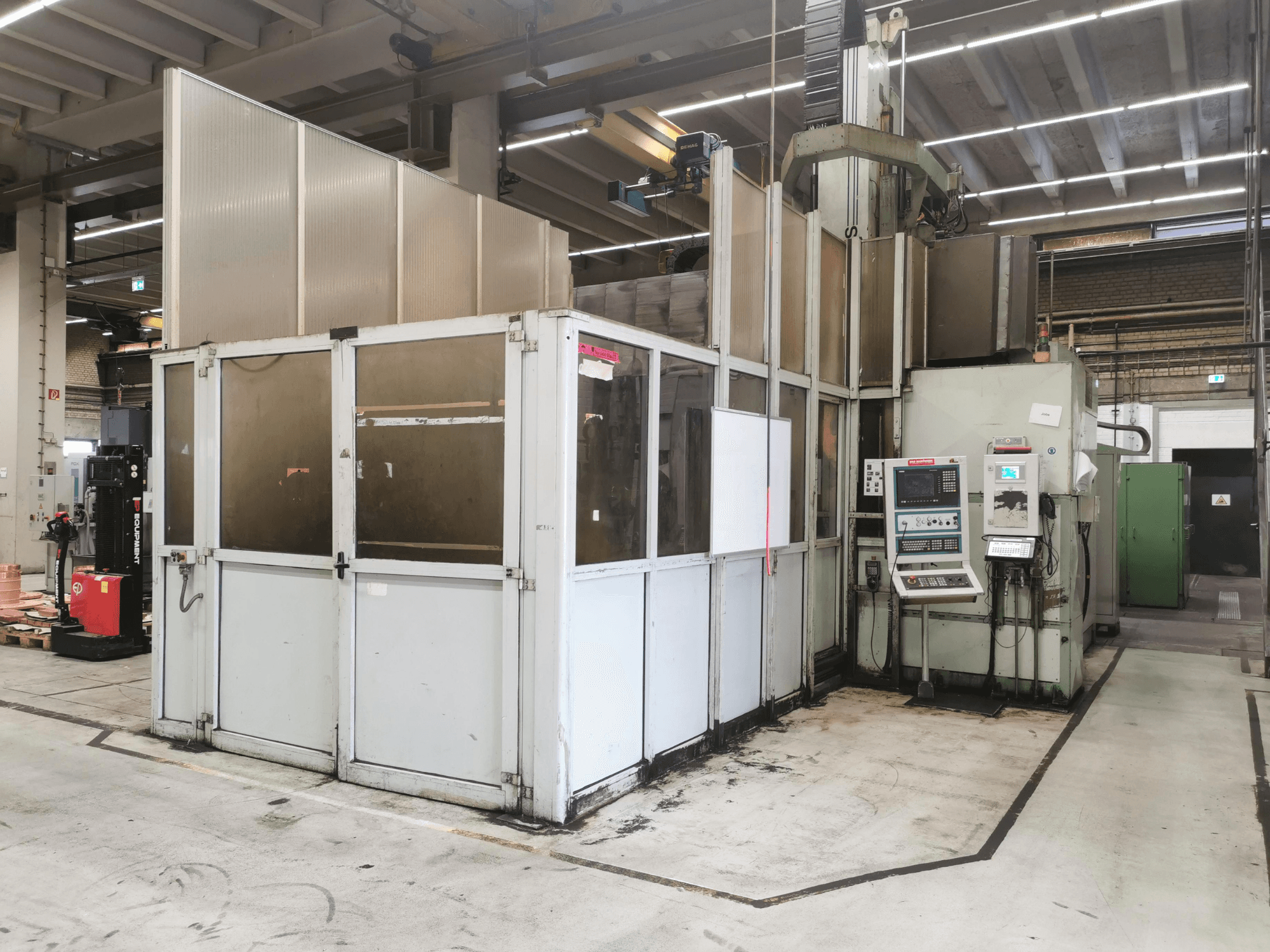

JOBS - Jomach 241DE-MIL-JOB-2007-00001

- Vezérlőrendszer: Siemens Sinumerik 840D (szoftververzió: 3.7 MMc 103, JO'CAM NC-vezérlés)

- Üzemóra: 91 055,12 óra

- Orsó üzemórák: 34 019,20 óra

- X tengely mozgástartománya (hosszirány): 3 400 mm (+ 2 000 mm a palettacserélőkhöz)

- Y tengely mozgástartománya (keresztirány): 2 500 mm

- Z-tengely mozgástartománya (függőleges): 1 250 mm

- Oszlopok közötti távolság: 2 200 mm

- C tengely (forgófej – első forgás): ±400°

- A tengely (forgófej – második forgás): 220° (±110°)

- Lineáris tengelyek minimális pozícióváltozása (X-Y-Z): 0,001 mm (0,00004 hüvelyk) / 0,0005 mm

- Szögtengelyek minimális pozícióbeli lépés (C-A): 1° (6 000 Nm)

- Lineáris tengelyek sebessége (X-Y-Z): 5–16 000 mm/perc

- Szögtengelyek sebessége (C/A): 50 / 30 fok/másodperc

- Orsó kúpos csatlakozás: HSK-A-63

- Orsó fordulatszáma: 500–4 000 fordulat/perc

- Orsómotor teljesítménye S6 (S1): 25 kW / 17 kW (15 kW) / 20 kW / 18,5 kW (15 kW) / 47 kW (39 kW)

- Orsómotor típusa: Siemens DMR 160.AS.4.FFS

- Csavarófej forgáspontja: 250 mm

- Munkaasztal mérete: 3 000 x 1 500 mm

- Munkaasztal teherbírása: 12 000 kg

- Raklap mérete: 2 500 x 1 500 mm

- Raklap teherbírása: 8 000 kg

- Szerszámtár kapacitása: 16 / 32 pozíció (lánctípusú)

- JO'TOOL statikus állvány kapacitása: 12–360 szerszám

- Áramellátás: ~70–96 kVA

- Háromfázisú áramellátás: 380 V – 50 Hz / 480 V – 60 Hz

- A gép alap súlya: 50 000 kg

- A gép méretei (alapterület): 11 000 mm x 7 000 mm / 11 200 mm x 6 400 mm

- Sűrített levegő szivattyúk / hűtőfolyadék-tartály: Johnson (tömítőanyag: Viton)

- Opcionális felszerelés és kiegészítők: szögfej, 2 db villás fej, fejmagazin, 2 db csavarófej, fejjel ellátott orsó, fej nélküli orsó, 3-A fejtartó, komplett csereorsó, minden új vagy javított tengelymotor raktáron, kb. 4 mappából álló dokumentáció (beleértve a kézikönyveket, javítási számlákat, 2006-tól rendelkezésre álló hibajelentést)

Szerszámtár nem tartozék
