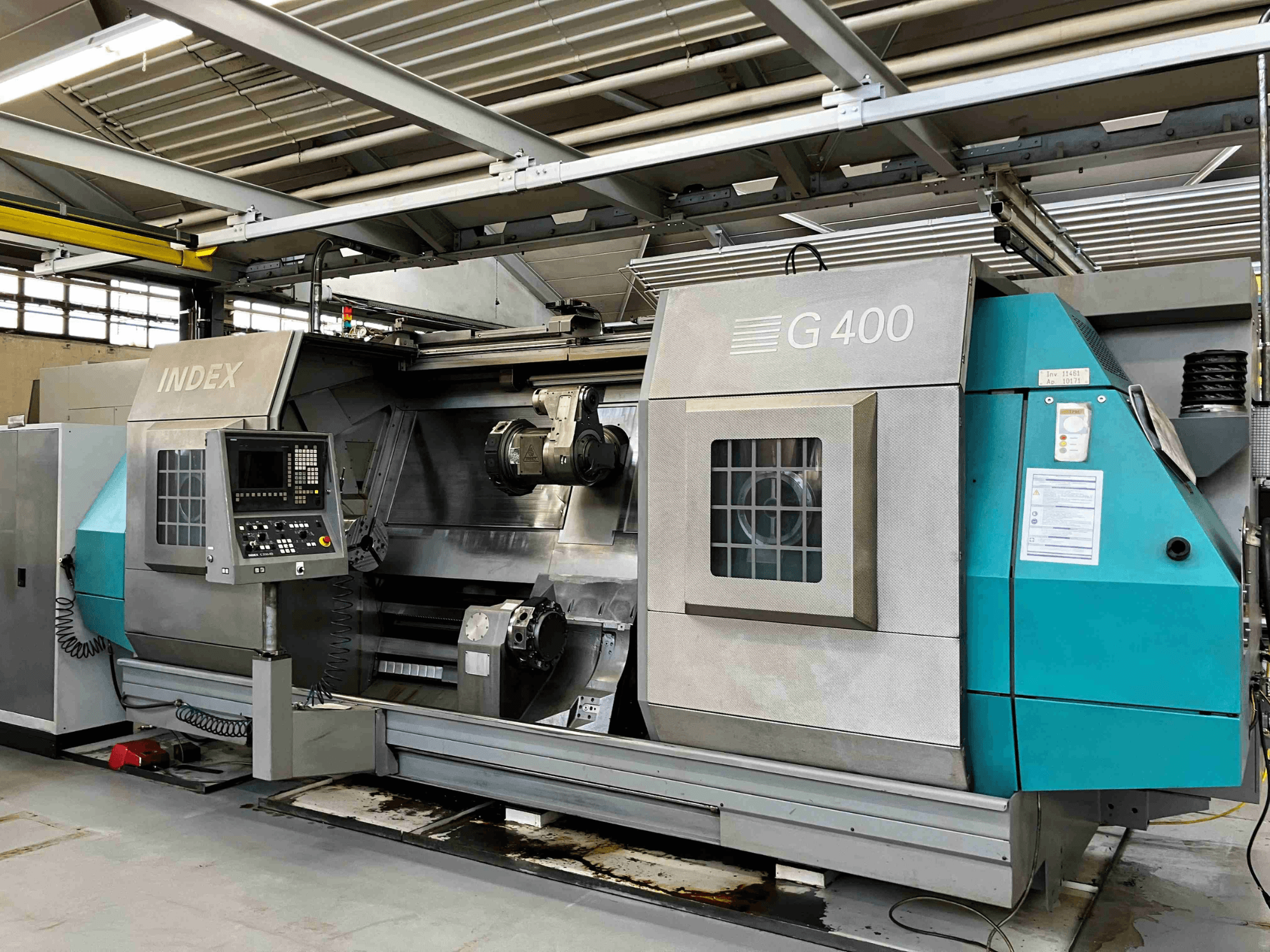

Index - G 400DE-TUR-IND-2008-00002

Főorsó 0102 közvetlen meghajtás

Maximális anyagátmenő: 102 mm

Maximális fordulatszám: 3000 rpm

Első csapágy átmérője: 170 mm

Változtatható üreges tengelyű motor

Teljesítmény a D102 főorsónál:

Teljesítmény 100/40%-os munkamenet mellett: 53 kW/68 kW

Nyomaték: 675 Nm/900 Nm

D102 munkaorsó beállítási és kapcsolószerkezet

2,5°-os lépések indexelőtárcsán keresztül

D102 hidraulikusan működtetett üreges szorítóhenger analóg szorítóhossz-ellenőrzéssel

Anyagszabadság: 102 mm

Löket: 1,5 mm: 48 mm

Maximális szorítóerő (húzás/tömörítés): 10 900 dN

Többszörös szorítónyomású eszköz

8 és 80 bar között állítható szorítónyomás a főorsó szorítóhengerének többfokozatú alkatrészkatalógusán keresztül. A tokmány kioldó mozgása szükséges az alacsonyabb szorítónyomásra való áttéréshez.

Szerszámtartó 1 (alapfelszereltség)

X, Z keresztcsúszka, 2000 mm esztergálási hossz.

Belső hűtőközeg-ellátással és elzárószeleppel, D=40 mm-es golyóscsavarokkal.

az X tengelyen, D=50 mm a Z tengelyen. Túlterheléses kuplunggal védett tengelyhajtások, ellensúly az X-tengelyben.

Tengely X Z

Munkahossz mm: 320 2000

Gyorsmeneti sebesség m/perc: 20 40

Előrehajtási erő N: 14000 14000

X-tengelyes mérőrendszer: Üvegskála (abszolút)

Z-tengely: ROQ kódoló (abszolút)

X-Y-Z-B ház (WT1)

AC-motorral ellátott forgótorony, fogaskerékkel pozícionálva, hidraulikusan reteszelve

Y-tengelyű tárcsa, hidrosztatikusan szerelt, fogaskerekeken keresztül reteszelhető

Golyóscsavar, D=40 mm

Túlterheléses tengelykapcsoló

Eljárás: 220 mm

Gyorsmeneti sebesség: 12 m/perc

előtolóerő: 24 000 N

ROQ kódoló (abs)

B-tengely meghajtás váltóáramú motorral

Forgási szög: 360°

Szerszámmeghajtó egység

két tengelykapcsolóval:

Maximális fordulatszám: 6.000 rpm

Teljesítmény (25%) n= 6.000-nél: 17 kW

Maximális nyomaték (25%): 37 Nm

Tárcsás forgótárcsa 12 állomással az 1. keresztcsúszdán

Szerszámtartó rendszer DIN 69880-40x63

Fokozott ismételhetőség a szerszámcserék során a kiegészítő W-nyílásoknak köszönhetően

Multifunkciós egység az 1. keresztcsúszdán

Maximális fordulatszám: 6.000/1.500 fordulat/perc

Sebességváltó: i=4

Forgatónyomaték: 36/144 Nm

Szerszámok: SK50

Első csapágy átmérője: 75 mm

Belső hűtőfolyadék átvezetés, tárcsarugós rögzítés

Szerszámtartó 2, jobbra - X, Z

Esztergálási hossz 2000 mm, lehetőleg

ellenorsós gép belső hűtőközeg-ellátással és elzárószeleppel, forgókar vezérlés AG motorral, golyóscsavarok D= 50 mm a Z-tengelyhez, D= 40 mm az X-tengelyhez. Túlterheléses kuplunggal védett tengelyhajtások, ellensúlyrendszer az X-tengelyen.

A toronyfej jobbra, az ellenorsó felé tájolt.

X Z tengely

Eljárás mm 210 2000

Gyorsmeneti sebesség m/min 20 40

Előfeszítés N 8600 14000

X-tengelyes mérőrendszer: üvegskála (abs)

Z tengely: ROD kódoló (abs)

Tárcsás forgótárcsa 10 keresztcsúszással 2

Szerszámtartó rendszer DIN 69880-40x63

Fokozott ismételhetőség a szerszámcserék során a kiegészítő W-nyílásoknak köszönhetően

Pozícionálás homlokkerékhajtással, hidraulikusan reteszelve

Ellenorsó D102, 11-es méret - DIN 55026/55021 és ISO 702/1

Esztergálási hossz 2000 mm

Z-tengelyes csúszka váltóáramú motorral és 50 mm átmérőjű golyóscsavarral meghajtva

Túlterheléses kuplunggal védett tengelyhajtás

Munkahelyzetben a csúszót a váltóáramú motor a megállóhoz tartja.

A fő- és ellenorsó közé befogott munkadarabok megmunkálását az ellenorsó nem támogatja, sem axiális befogóerővel, sem a Z-tengelyes ellenorsó helyzetének ellenőrzésével.

Ha ilyen funkcióra van szükség, akkor a hátsó forgácsolószár funkció opcióra van szükség.

Mérőrendszer a Z-tengelyben: ROQ kódoló (abs)

Maximális anyagátmérő: 102 mm

Maximális orsófordulatszám: 3000 rpm

Első csapágy átmérője: 170 mm

Gyorshajtás: 30 m/min

előtolóerő: 7200 N

Változó háromfázisú meghajtás (váltakozó áramú üreges tengelyű motor).

D102 ellenorsó teljesítménye:

Teljesítmény 100/40%-os munkaszünet mellett: 53/68 kW

Nyomaték: 675/900 Nm

D102 ellenorsó beállítási és kapcsolószerkezet

2,5 fokos lépésközök az indexelőtárcsán keresztül.

D102 hidraulikusan működtetett üreges szorítóhenger analóg szorítóhossz-ellenőrzéssel.

Anyagkapacitás: 102 mm

Löket: 48 mm

Maximális szorítóerő (húzó/nyomó): 10 900 dN

Többszörös szorítónyomású eszköz

8 és 80 bar között állítható szorítónyomás (a szorítóhenger alkatrészkatalógusából többféle beállítás is elérhető). Ellenorsó; a kisebb szorítónyomásra való áttéréshez a tokmány kioldó mozgása szükséges.

Automatikus tolóajtó, hidraulikusan működtetett

INDEX C200-4D vezérlőrendszer

- Moduláris multiprocesszoros vezérlés, amely a Simodrive 611 digitális inverteres rendszerbe van integrálva (megegyezik a Sinumerik 840D-vel).

- Vezérlőpanel - AT-kompatibilis PC Windows operációs rendszerrel és síkképernyős monitorral.
